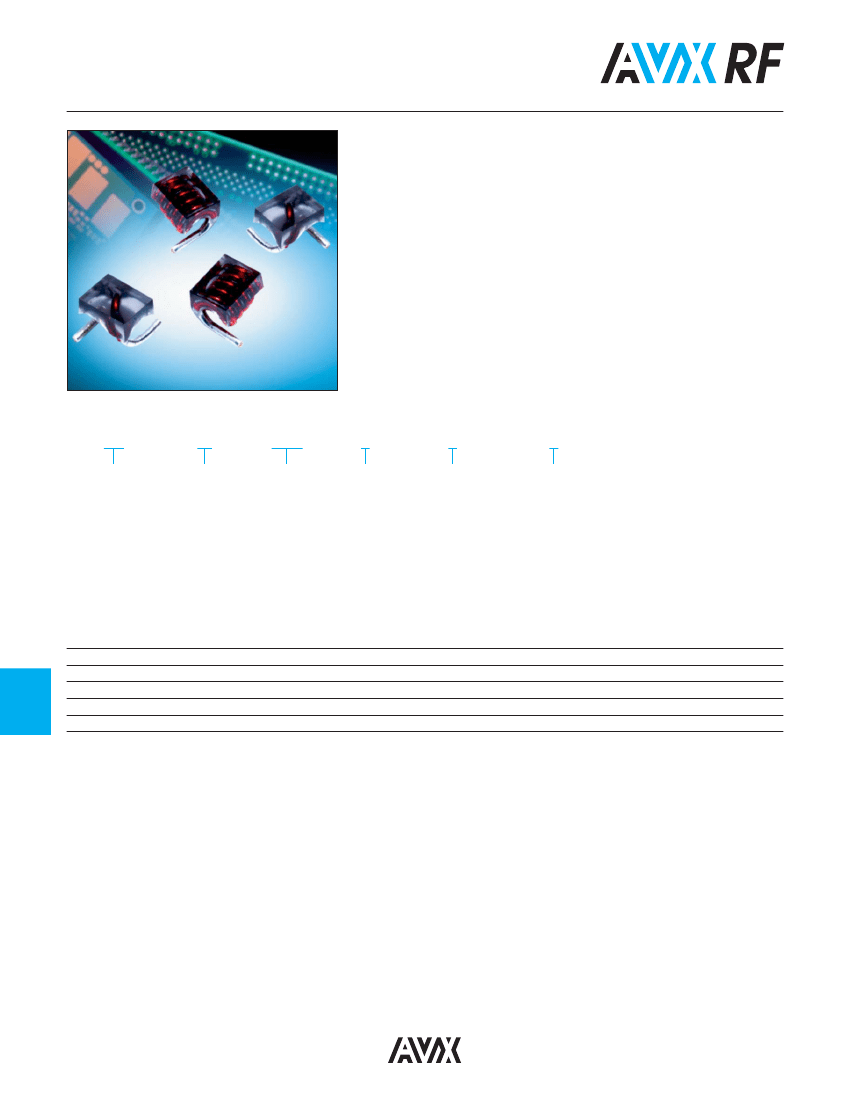

Air Core RF Inductors
AL Series
GENERAL DESCRIPTION
AVX Air Core RF Inductors, part of the wound air core inductor family, are
ideal for RF circuits, broadband I/O filtering, frequency selection, or
impedance matching. The air core inductor provides better performance
over solid core inductors with higher Q, and better current handling
capabilities.
FEATURES
•
•
•
•
•
Air Core Construction
High Q
High Current
Excellent SRF
Many inductance values ranging
from 1.65nH to 538nH
APPLICATIONS
•
•
•
•
•
RF Applications
RF Circuits
Broadband I/O Filtering
Impedance Matching/Tuning
Decoupling/Bypassing
HOW TO ORDER
AL
Air Core Inductor
05A
Size
Size
05A = 0605
05B = 0605
12A = 1212
12B = 1212
016 = 1516
023 = 2523
02N5
Inductance
02N5 = 2.5nH
12N5 = 12.5nH
130N = 130nH
G
Tolerance
G = 2%
J = 5%
K = 10%
T
Termination
T = Sn/Ag over Cu
(96.5% Sn, 3% Ag,
0.5% Cu)
R
Packaging
R = 7" reel
S = 13" reel*
*AL016 & AL023 Only
ELECTRICAL SPECIFICATIONS
Technical Data
Inductance Range
Inductance Tolerance
Rated Current
Operating Temperature
Termination
All technical data related to an ambient temperature of +25˚C
1.65nH to 538nH
2%, 5%, 10%
1.5A to 4.0A
-40˚C to +125˚C
96.5% Tin/3% Silver over 0.5% Copper
7
114
Air Core RF Inductors
AL Series
ELECTRICAL SPECIFICATIONS
AVX P/N
AL05A1N65KTR
AL05A2N55*TR
AL05A3N85*TR
AL05A5N45*TR
AL05B05N6*TR
AL05B7N15*TR
AL05B08N8*TR
AL05B9N85*TR
AL05B12N5*TR
AL12A02N5KTR
AL12A05N0*TR
AL12A08N0*TR
AL12A12N5*TR
AL12A18N5*TR
AL12B17N5*TR
AL12B22N0*TR
AL12B28N0*TR
AL12B35N5*TR
AL12B43N0*TR
AL01622N0*TS
AL01627N0*TS
AL01633N0*TS
AL01639N0*TS
AL01647N0*TS
AL01656N0*TS
AL01668N0*TS
AL01682N0*TS
AL016100N*TS
AL016120N*TS
AL02390N0*TS
AL023111N*TS
AL023130N*TS
AL023169N*TS
AL023206N*TS
AL023222N*TS
AL023246N*TS
AL023307N*TS
AL023380N*TS
AL023422N*TS
AL023491N*TS
AL023538N*TS
Turns
2
3
4
5
6
7
8
9
10
1
2
3
4
5
6
7
8
9
10
4
5
5
6
6
7
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
Inductance
(nH)
1.65
2.55
3.85
5.45
5.6
7.15
8.8
9.85
12.55
2.5
5
8
12.5
18.5
17.5
22
28
35.5
43
22
27
33
39
47
56
68
82
100
120
90
111
130
169
206
222
246
307
380
422
491
538
Tolerance
(%)
K
J, K
G, J, K
G, J
G, J
G, J
G, J
G, J
G, J
K
J, K
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
G, J
Q
min.
100
100
100
100
100
100
100
100
100
145
140
140
137
132
100
102
105
112
106
100
100
100
100
100
100
100
100
100
100
95
87
87
95
95
92
95
95
95
95
95
87
Q
typ.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
135
135
130
135
135
125
120
120
115
125
114
104
104
114
114
110
114
114
114
114
114
104
Test Freq.
(MHz)
800
800
800
800
800
800
800
800
800
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
50
50
50
50
50
50
50
50
50
50
50
50
DCR max
(mΩ)
4
5
6
8
9
10
12
13
14
1.1
1.8
2.6
3.4
3.9
4.5
5.2
6
6.8
7.9
4.2
4
4.8
4.4
5.6
6.2
8.2
9.4
12.3
17.3
15
15
20
25
30
35
35
35
50
60
65
90
SRF
GHz (min.)
10
8.2
7.5
7
6.5
6
6
5.2
4.6
12.5
6.5
5
3.3
2.5
2.2
2.1
1.8
1.5
1.2
3.2
2.7
2.5
2.1
2.1
1.5
1.5
1.3
1.2
1.1
1.140
1.020
0.900
0.875
0.800
0.730
0.685
0.660
0.590
0.540
0.535
0.490
Ir max
Amps
1.60
1.60
1.60
1.60
1.60
1.60
1.60
1.60
1.60
4.00
4.00
4.00
4.00
4.00
4.00
4.00
4.00
4.00
4.00
3.00
3.50
3.00
3.00
3.00
3.00
2.50
2.50
1.70
1.50
3.50
3.50
3.00
3.00
3.00
3.00
3.00
3.00
2.50
2.50
2.00
2.00
*Tolerance: G= ± 2%, J: ± 5%, K: ± 10%
a. Test Equipment:
L/Q: HP-4291B With HP16193A test fixture or equivalent.
SRF: HP8753E /HP8720D or equivalent.
RDC: Chroma 16502 or equivalent.
b. Operating temperature range: -40ºC to +125ºC.
c. For Temperature Rise: 15ºC
d. Storage Temp.: -40ºC to +85ºC.
f. MSL: Level 1
7
115
Air Core RF Inductors
AL Series

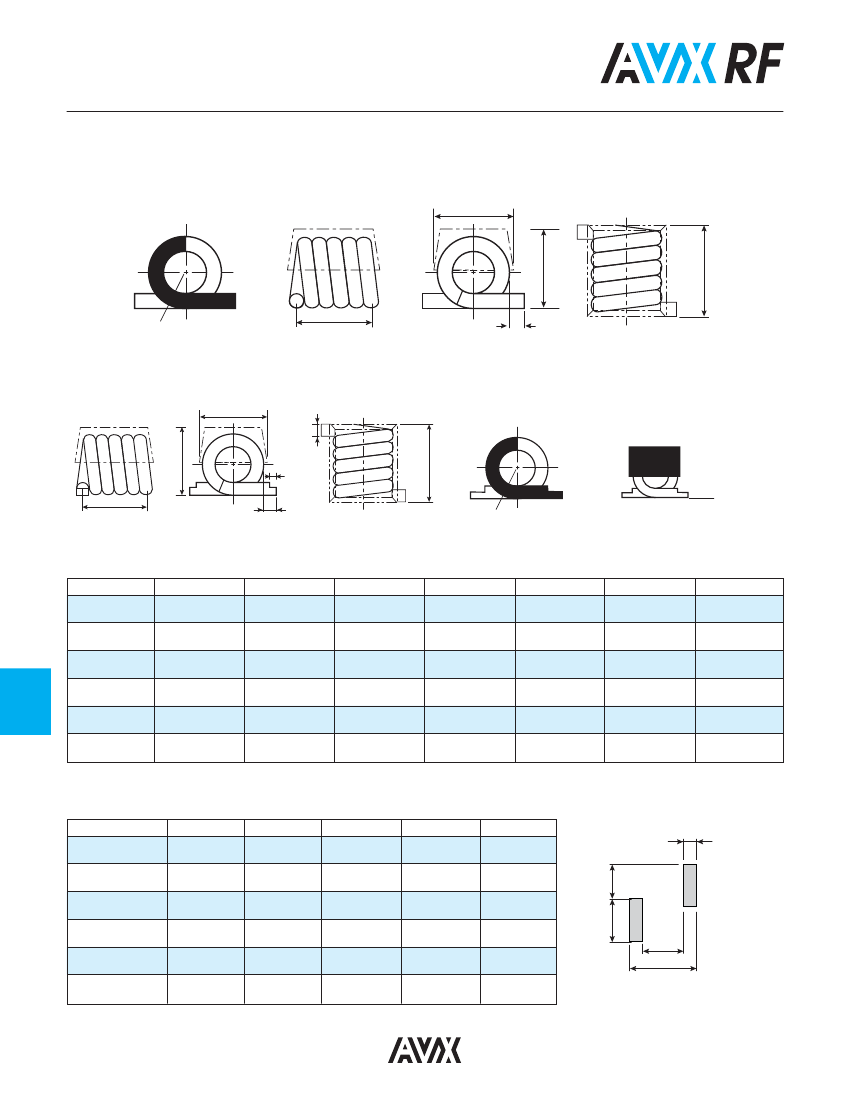

PHYSICAL DIMENSIONS
AL12A, AL12B, AL016, AL023
Tinned Length
180°
SIDE
END
A
TOP
B
D
30°
0°
E
C
AL05A, AL05B
SIDE
END
A
F
TOP
B
G
D
180°
Measure Line 0
E
C
30°
0°
Co-Plane ≤0.10 (0.004)
TINNED LENGTH BETWEEN 30º AND 180º
mm (inches)
Part Number
AL05A
AL05B
AL12A
A
1.42 ± 0.13
(0.056 ± 0.005)
1.42 ± 0.13
(0.056 ± 0.005)
3.05 max.
(0.120 max.)
3.05 max.
(0.120 max.)
3.81
(0.150)
6.35 max.
(0.250 max.)
B
1.37 ± 0.15
(0.056 ± 0.005)
1.37 ± 0.15
(0.056 ± 0.005)
3.18 max.
(0.125 max.)
3.18 max.
(0.125 max.)
4.20 max.
(0.165 max.)
5.90 max.
(0.232 max.)
C
0.89 ± 0.25
(0.035 ± 0.010)
0.89 ± 0.25
(0.035 ± 0.010)
0.58 ± 0.38
(0.023 ± .0.015)
0.58 ± 0.38
(0.023 ± 0.015)
1.53 ± 0.39
(0.060 ± 0.015)
1.02 ± 0.39
(0.040 ± 0.015)
D
2.21 ± 0.25
(0.087 ± 0.010)
4.04 ± 0.30
(0.159 ± 0.012)
3.68 max.
(0.145 max.)
6.86 max.
(0.270 max.)
4.83 max.
(0.190 max.)
10.55 max.
(0.415 max.)
E
1.83 ± 0.25
(0.072 ± 0.010)
3.66 ± 0.30
(0.144 ± 0.012)
2.92 ± 0.25
(0.115 ± 0.010)
5.84 ± 0.25
(0.230 ± 0.010)
4.32 ± 0.39
(0.170 ± 0.015)
7.98 ± 0.51
(0.314 ± 0.020)
F
0.51 max.
(0.200 max.)
0.51 max.
0.200 max.
–
–
–
–
G
0.35 min.
(0.014 min.)
0.35 min.
0.014 min.
–
–
–
–
7
AL12B
AL016
AL023
RECOMMENDED LAND PATTERNS
Part Number
AL05A
AL05B
AL12A
AL12B
AL016
AL023
A
2.62
(0.103)
4.45
(0.175)
4.19
(0.165)
7.24
(0.285)
5.80
(0.228)
10.0
(0.394)
B
2.46
(0.097)
2.46
(0.097)
3.30
(0.130)
3.30
(0.130)
5.16
(0.203)
4.70
(0.185)
C
1.04
(0.041)
2.87
(0.113)
1.65
(0.065)
4.70
(0.185)
2.85
(0.112)
5.95
(0.234)
D
1.02
(0.040)
1.02
(0.040)
2.79
(0.110)
2.79
(0.110)
2.62
(0.103)
2.42
(0.095)
mm (inches)
E
0.79
(0.031)
0.79
(0.031)
1.27
(0.050)
1.27
(0.050)
1.48
(0.058)
2.04
(0.080)
e
d
b
c
a
116
Air Core RF Inductors
AL Series

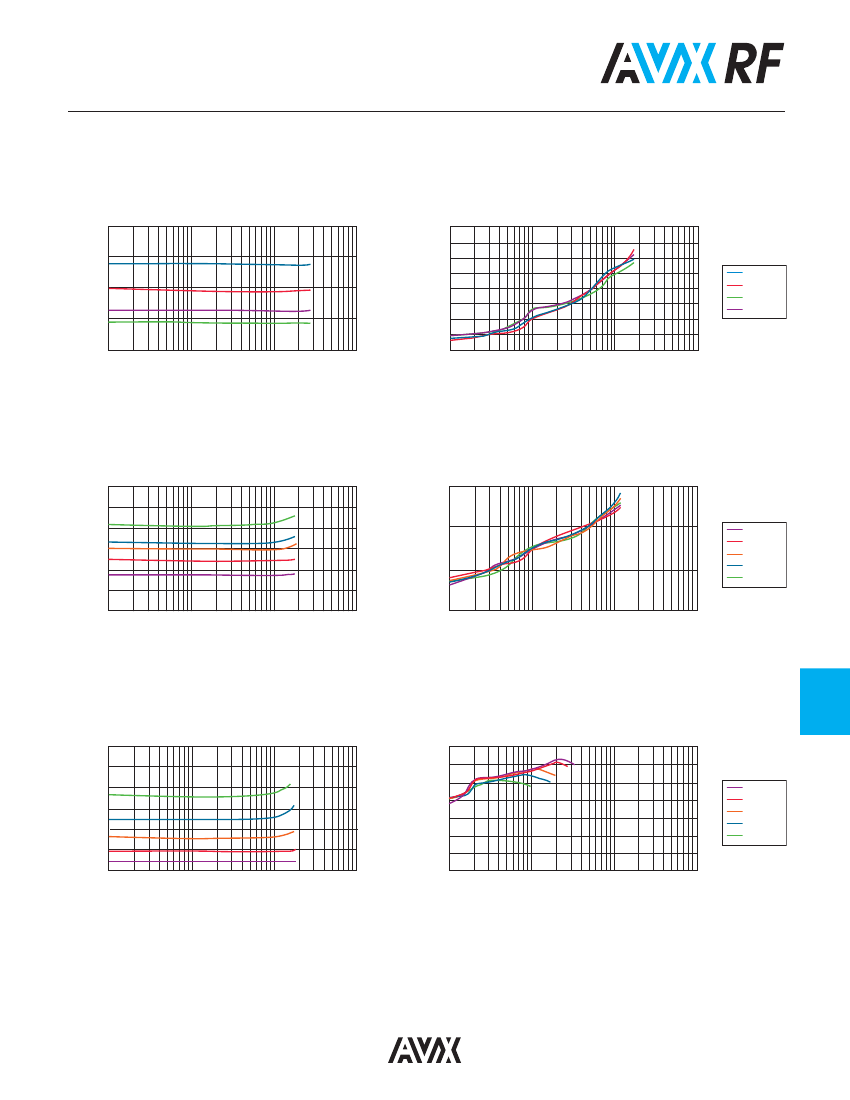

PERFORMANCE SPECIFICATIONS
AL05A
Inductance vs. Frequency
8
Inductance (nH)
Typical Q vs. Frequency
200
150
100
50
0
10
5.45nH
3.85nH
2.55nH
1.65nH
Q
6
4
2
0
1
10
100
Frequency (MHz)
1000
10000
100
1000
10000
Frequency (MHz)
AL05B
Inductance vs. Frequency
18
Inductance (nH)
Typical Q vs. Frequency
150
15
12
9
6
3
0
10
100
1000
10000
0
10
100
1000
10000
Q
100
50
5.60nH
7.15nH
8.80nH
9.85nH
12.6nH
Frequency (MHz)
Frequency (MHz)
AL12A
Inductance vs. Frequency
30
Inductance (nH)
Typical Q vs. Frequency
210
180
150
Q
7
2.50nH
5.00nH
8.00nH
12.5nH
18.5nH
25
20
15
10
5
0
10
100
1000
10000
120
90
60
30
0
100
1000
Frequency (MHz)
10000
Frequency (MHz)
117
Air Core RF Inductors
AL Series

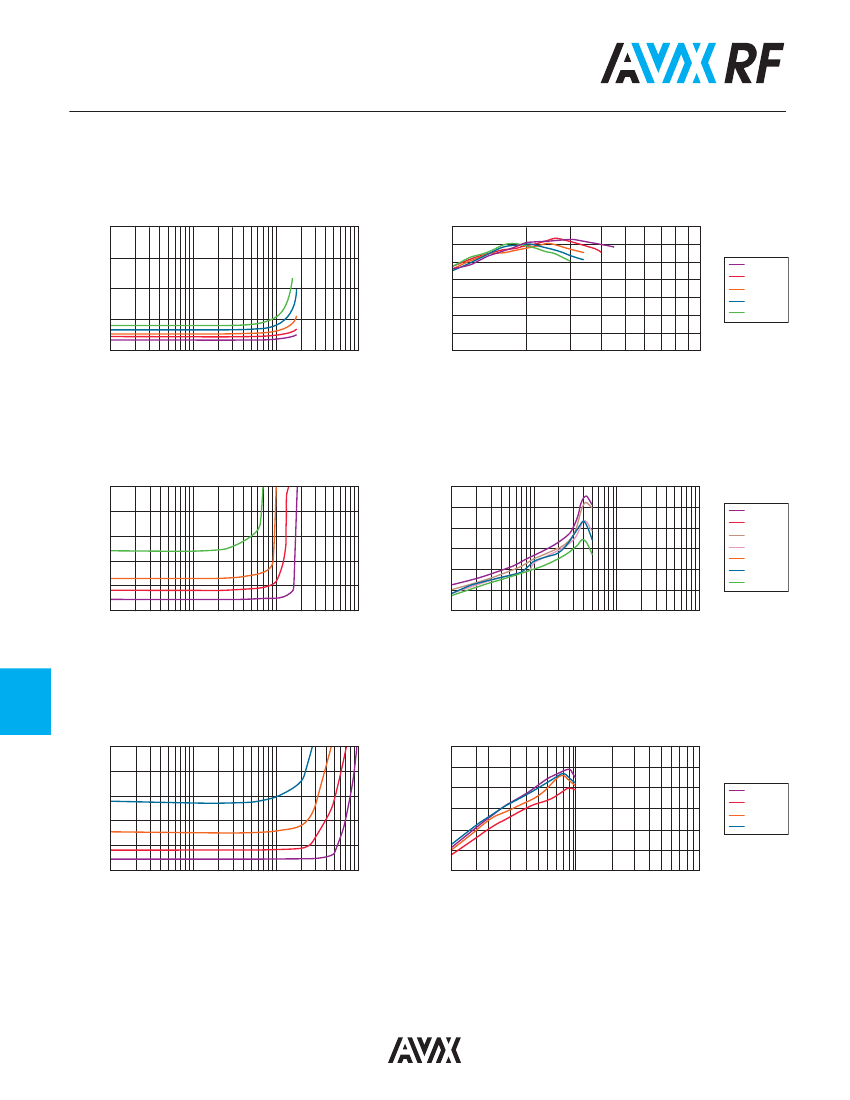

PERFORMANCE SPECIFICATIONS
AL12B
Inductance vs. Frequency
200
Inductance (nH)
Typical Q vs. Frequency
140
120
100
Q
150
100
50
0
10
100
1000
10000
Frequency (MHz)
80
60
40
20
0
100
Frequency (MHz)
1000
17.5nH
22.0nH
28.0nH
35.5nH
43.0nH
AL016
Inductance vs. Frequency
250
Inductance (nH)
Typical Q vs. Frequency
300
250
200
150
100
50
Q
200
150
100
50
0
10
22.0nH
39.0nH
47.0nH
56.0nH
68.0nH
82.0nH
120nH
100
1000
10000
0
10
100
1000
10000
Frequency (MHz)
Frequency (MHz)
7
1000
Inductance (nH)
AL023
Inductance vs. Frequency
160
140
120
100
80
60
1
10
100
1000
40
10
100
Frequency (MHz)
1000
Q
Typical Q vs. Frequency
800
600
400
200
0
Frequency (MHz)
90.0nH
169nH
307nH
538nH
