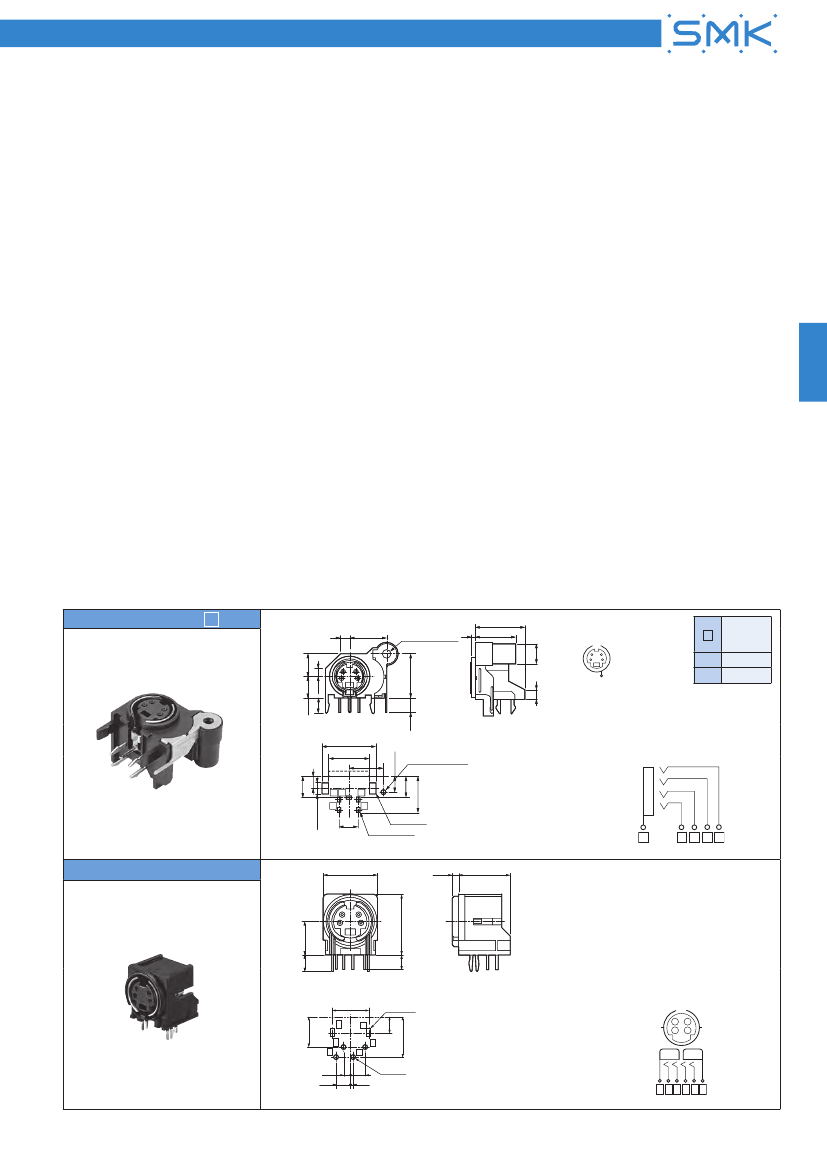

YC Sockets S Terminal）YC½ケット
（
/
（S端子）
■
Features
1. Input/output socket for AV equipment, TV game
machines, etc.
2. 6.5mm height above the PWB surface and 14mm pitch
will aid in concentrated component location on the back
of equipment.
3. An independently provided ground terminal 1P and 2P
versions will be of great help for equipment where
digital noise.
4. Shared screw hole location and PWB layout will allow
common use of PWB and chassis.
■ 特長
1. AV機器、TVゲーム機等の入出力用½ケットです。
2.
基板面高さ
6.5mm、ピッチは 14mm
でセット背面の部品
集約に貢献します。
3. 1P
と
2P
は、独立したアース端子を準備していますので、
デジタルノイズが懸念されるセットでのノイズ対策に
貢献します。
4.
ネジ止め穴½½、基板レイアウトが同じため、基板・シ
ャーシの共通化が図れます。
■
Specification
1. Electrical Performance
Rating
: 1A, 12V DC
Contact Resistance : 30mΩ max.
Insulation Resistance : 100MΩ min.500V DC
Withstanding Voltage : 500V AC(for one minute)
2. Mechanical Performance
Insertion Force
: 35N max. at standard gauge
Withdrawal Force
: 6 to 30N at standard gauge
■ 仕様
1.
電気的性½
定格電圧電流：DC12V 1A
接触抵抗 ：30m
Ω以下
絶縁抵抗 ：DC500V 100M
Ω以上
耐電圧 ：AC500V（1分間）
2. 機械的性½
挿入力 ：標準ゲージ 35N以下
抜去力 ：標準ゲージ 6 ½ 30N
■
Application
Audio equipment, PCs and peripheral equipment,
TV game machines, car audios, etc.
■ 用途
AV機器、パ½コン及び周辺機器、TVゲーム、
カーオーディオ、等
ø2.5 (Shield)
ø2.4 (Housing) 1.5
13.5
15
12
ø6
LAP5100-010
F
7
3
11
Color Layout /
端子配色図
43
2 1
6.5
5 2.5
5
1
5
Earth Metal
Finish
Ni
Au
4.5
3
5.05
17
13
11
7
4
2 5
4
1
3
Circuits /
回路
ø1.5
(Shield plate)
6.7
11.7
P.C. Board Dimension
取付基板参考図
(Bottom View)
2–3.5
6
8–R0.2
5–1 x 1.5
LAP5100-1411F
[t=1.6]
13
1.5
12.5
5
1 2 3 4
8
3.5
4
14.5
8.6
7
f
d
b
e
c
a
Circuits /
回路
(Without Switch /
スイッチ無
)
2-1x2.2
3.75
9.3
f
d
b
c
a
e
1.6
3.4
3.4 4-ø1.1
0.6
P.C. Board Dimension
取付基板参考図
(Bottom View)
[t=1.6]
f abcde
45
