MX23L6410
64M-BIT (8M x 8 / 4M x 16) Mask ROM
FEATURES
• Bit organization
- 8M x 8 (byte mode)
- 4M x 16 (word mode)
• Fast access time
- Random access: 90ns (max.) for 3.0V~3.6V
100ns (max.) for 2.7V~3.6V
Notes: die form: 2.7~3.6V 90ns
• Current
- Operating: 50mA (max.)
- Standby: 15uA (max.)
• Supply voltage
- 2.7V~3.6V
• Package
- 44 pin SOP (500 mil)
- 48 pin TSOP (12mm x 20mm)
- 44 pin TSOP (Type II)
ORDER INFORMATION
Part No.
MX23L6410MC-10
MX23L6410MC-12
MX23L6410MC-15
MX23L6410TC-90
MX23L6410TC-10
MX23L6410TC-12
MX23L6410TC-15
MX23L6410RC-10
MX23L6410RC-12
MX23L6410RC-15
MX23L6410YC-10
MX23L6410YC-12
MX23L6410YC-15
MX23L6410TI-10
Access Time
100ns
120ns
150ns
90ns
100ns
120ns
150ns
100ns
120ns
150ns
100ns
120ns
150ns
100ns
Package
44 pin SOP
44 pin SOP
44 pin SOP
48 pin TSOP
48 pin TSOP
48 pin TSOP
48 pin TSOP
48 pin TSOP
(Reverse type)
48 pin TSOP
(Reverse type)
48 pin TSOP
(Reverse type)
44 pin TSOP
44 pin TSOP
44 pin TSOP
48 pin TSOP
Note: Industrial grade temperature: -40° C~ 85° C
Commercial grade temperature: 0° C ~ 70° C
P/N:PM0408
REV. 3.7, JUL. 29, 2004
1
MX23L6410
PIN DESCRIPTION
Symbol
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
A20
A19
A8
A9
A10
A11
A12
A13
A14
A15
A16
BYTE
VSS
D15/A-1
D7
D14
D6
D13
D5
D12
D4
VCC
PIN CONFIGURATION
44 SOP/44 TSOP
A21
A18
A17
A7
A6
A5
A4
A3
A2
A1
A0
CE
VSS
OE
D0
D8
D1
D9
D2
D10
D3
D11
Pin Function
Address Inputs
Data Outputs
D15 (Word Mode) / LSB Address (Byte
Mode)
Chip Enable Input
Output Enable Input
Word / Byte Mode Selection
Power Supply Pin
Ground Pin
No Connection
A0~A21
D0~D14
D15/A-1
CE
OE
Byte
VCC
VSS
NC
MX23L6410
48 TSOP (NORMAL TYPE)
BYTE
A16
A15
A14
A13
A12
A11
A10
A9
A8
A19
A21
A20
A18
A17
A7
A6
A5
A4
A3
A2
A1
A0
CE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
VSS
VSS
D15/A-1
D7
D14
D6
D13
D5
D12
D4
VCC
VCC
NC
D11
D3
D10
D2
D9
D1
D8
D0
OE
VSS
VSS
48 TSOP (REVERSE TYPE)
VSS
VSS
D15/A-1
D7
D14
D6
D13
D5
D12
D4
VCC
VCC
NC
D11
D3
D10
D2
D9
D1
D8
D0
OE
VSS
VSS
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
BYTE
A16
A15
A14
A13
A12
A11
A10
A9
A8
A19
A21
A20
A18
A17
A7
A6
A5
A4
A3
A2
A1
A0
CE
MX23L6410
(Normal Type)
MX23L6410
(Reverse Type)
MODE SELECTION
CE
H
L
L
L
OE
X
H
L
L
Byte
X
X
H
L
D15/A-1
X
X
Output
Input
D0~D7
High Z
High Z
D0~D7
D0~D7
D8~D15
High Z
High Z
D8~D15
High Z
Mode
-
-
Word
Byte
Power
Stand-by
Active
Active
Active
P/N:PM0408
REV. 3.7, JUL. 29, 2004
2
MX23L6410
BLOCK DIAGRAM
A0/(A-1)
A21
CE
BYTE
OE
Address
Buffer
Memory
Array
Page
Buffer
Word/
Byte
Output
Buffer
D0
D15/(D7)
ABSOLUTE MAXIMUM RATINGS
Item
Supply Voltage Relative to VSS
Voltage on any Pin Relative to VSS
Ambient Operating Temperature
Storage Temperature
Symbol
VCC
VIN
Topr
Tstg
Ratings
-0.3V to 4.3V
-0.5V to VCC + 2V
0° C to 70° C (Commercial Grade)
-40° C to 85° C (Industrial Grade)
-65° C to 125° C
DC CHARACTERISTICS
(Ta = 0° C ~ 70° C for Commercial Grade , Ta = -40° C ~ 85° C for Industrial Grade,VCC
°
°
°
= 2.7V~3.6V)
Item
Output High Voltage
Output Low Voltage
Input High Voltage
Input Low Voltage
Input Leakage Current
Output Leakage Current
Operating Current
Standby Current (TTL)
Standby Current (CMOS)
Input Capacitance
Output Capacitance
Symbol
VOH
VOL
VIH
VIL
ILI
ILO
ICC1
ISTB1
ISTB2
CIN
COUT
MIN.
2.4V
-
2.2V
-0.3V
-
-
-
-
-
-
-
MAX.
-
0.4V
VCC+0.3V
0.8V
5uA
5uA
50mA
1mA
15uA
10pF
10pF
Conditions
IOH = -0.4mA
IOL = 1.6mA
0V, VCC
0V, VCC
f=5MHz, all output open
CE = VIH
CE>VCC-0.2V
Ta = 25° C, f = 1MHZ
Ta = 25° C, f = 1MHZ
P/N:PM0408
REV. 3.7, JUL. 29, 2004
3
MX23L6410
AC CHARACTERISTICS
(Ta = 0° C ~ 70° C for Commercial Grade , Ta = -40° C ~ 85° C for Industrial Grade,VCC
°
°
°
°
= 2.7V~3.6V)
Item
Symbol
23L6410-90
MIN.
MAX.
90ns
-
-
-
0ns
-
-
90ns
90ns
30ns
-
20ns
23L6410-10
MIN.
MAX.
100ns
-
-
-
0ns
-
-
100ns
100ns
30ns
-
20ns
23L6410-12
MIN.
MAX.
120ns
-
-
-
0ns
-
-
120ns
120ns
60ns
-
20ns
23L6410-15
MIN.
MAX.
150ns
-
-
-
0ns
-
-
150ns
150ns
70ns
-
20ns
Read Cycle Time
tRC
Address Access Time
tAA
Chip Enable Access Time tACE
Output Enable Time
tOE
Output Hold After Address tOH
Output High Z Delay
tHZ
Note:Output high-impedance delay (tHZ) is measured from OE or CE going high, and this parameter guaranteed by
design over the full voltage and temperature operating range - not tested.
AC Test Conditions
Input Pulse Levels
Input Rise and Fall Times
Input Timing Level
Output Timing Level
Output Load
0.4V~ 2.4V
10ns
1.4V
1.4V
See Figure
IOH (load)=-0.4mA
DOUT
IOL (load)=1.6mA
C<100pF
Note:No output loading is present in tester load board.
TIMING DIAGRAM
RANDOM READ
Active loading is used and under software programming control.
Output loading capacitance includes load board's and all stray capacitance.
ADD
ADD
tACE
ADD
tRC
ADD
CE
OE
tOE
tAA
tOH
VALID
tHZ
VALID
DATA
VALID
Note: CE,OE are enable
P/N:PM0408
REV. 3.7, JUL. 29, 2004
4
MX23L6410

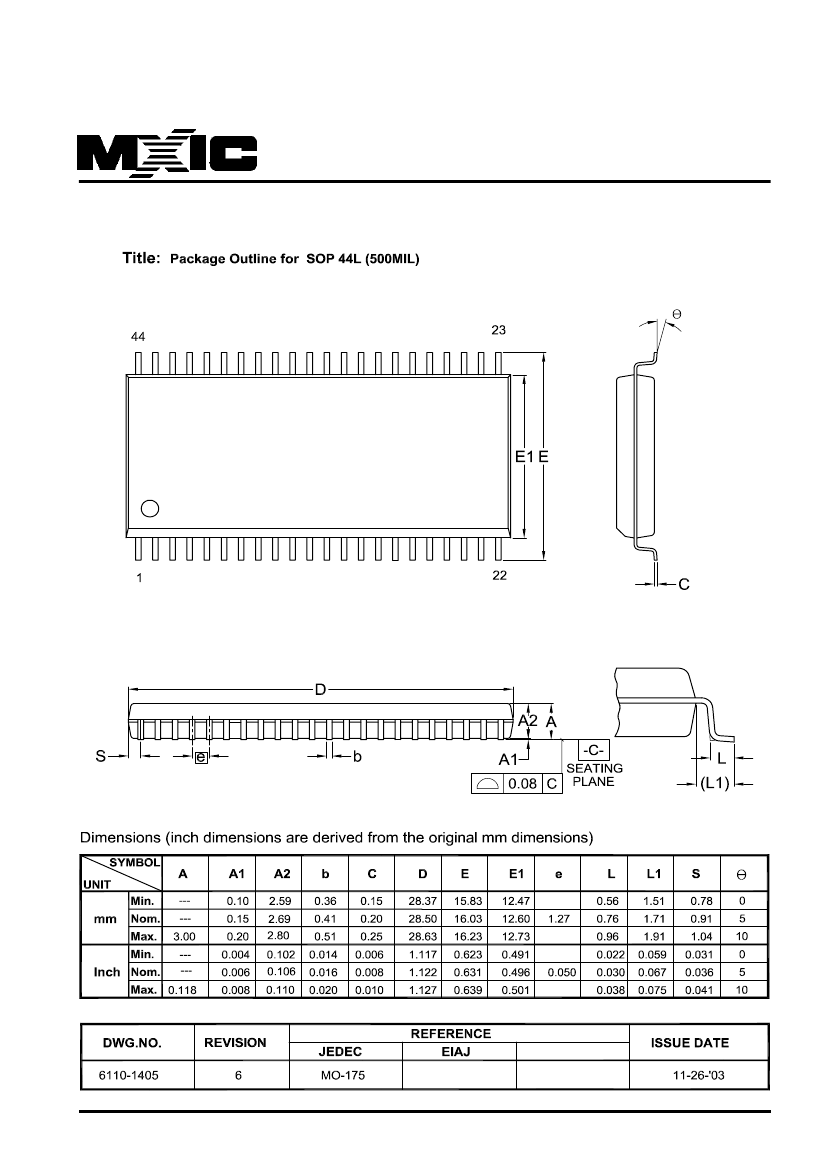

PACKAGE INFORMATION
