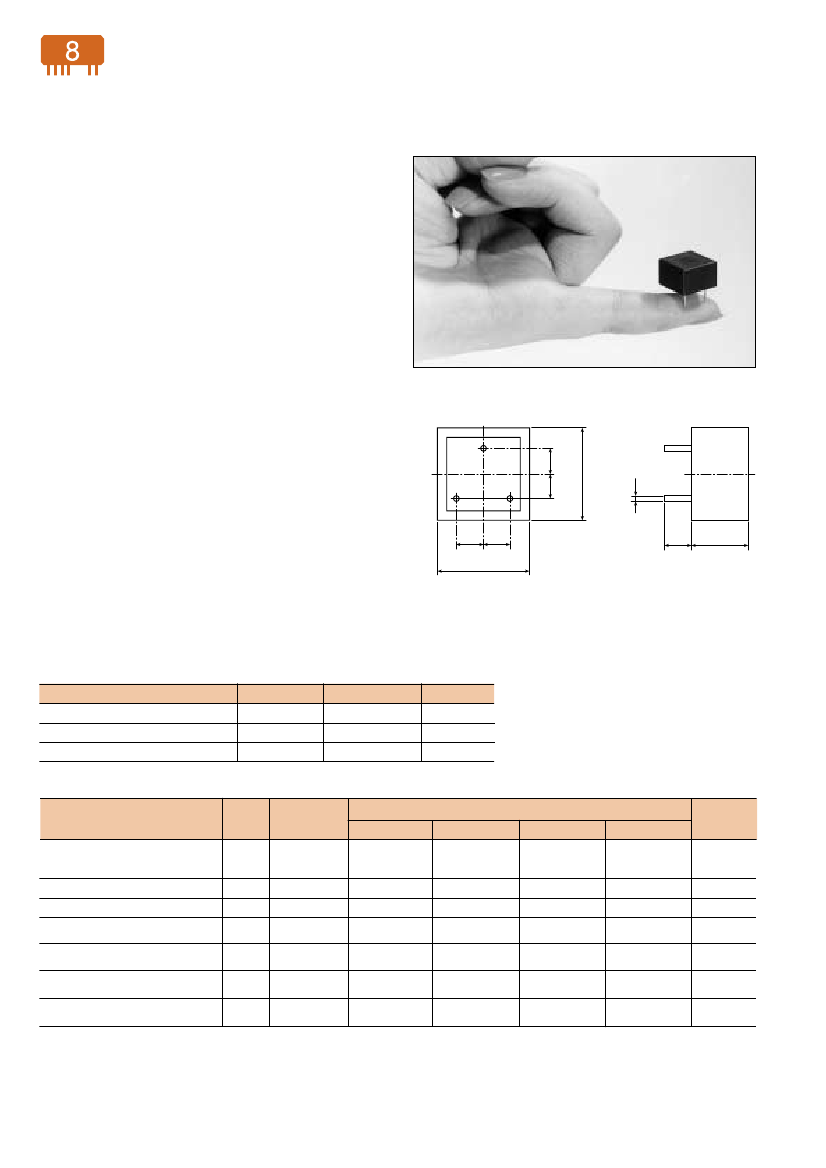

■ 超小½ DC-DC コンバータ DC511C1, C2, C3, DC211C4
Miniature Type DC-DC Converter
超小型、½ノイズを実現するために、斬新な構造と磁性材による
ケースを採用した高性½ DC-DC コンバータです。
This unit is a high-performance DC-DC converter employing
a unique structure and a case made of magnetic material,
realizing miniaturized design and low noise operation.
特長
・ 磁性材によるシールド兼用のケース採用
・ ½リーケージフラックス
・ ½ノイズ、高効率
・ 広い入力電圧範囲（8 ∼ 35V 入力可½）
AF89-567
Features
• Adoption of shield case made of magnetic material
• Low noise leakage flux
• Low noise and high efficiency
• Wide range of input voltage (8
to
35V)
外½寸法
Dimensions, mm
GND
3.81 3.81
用途
・産業機器：
制御部用、LED 表示用
・バッテリー機器： ランプ用、車載機器用
・AV 機器：
監視カメラ用、オーディオ機器用
VIN
3.81 3.81
13.5max.
底面より
13.5max.
VOUT
φ0.6
4min.
9max.
Applications
• Industrial devices: For control units and LED indication
• Battery devices: For lamps and vehicle devices
• AV devices:
For monitoring cameras and audio devices
Bottom view
定格・特性
Ratings and characteristics
絶対最大定格
Absolute maximum rating
項 目
入力電圧
Item
Input voltage
記号
V
IN
T
opr
T
stg
Symbol
定格値
35
–10
to +60
–25
to +85
Ratings
単½
V
℃
℃
Unit
動½温度範囲
Operating temp. range
保存温度範囲
Storage temp. range
電気的特性
Electrical characteristics
項 目
Item
定格入力電圧
Rated input voltage
出力電圧
Rated output voltage
出力電流
Rated output current
入力電圧範囲
Input voltage range
出力電流範囲
Output current range
対入力変動
対負荷変動
効率
Line regulation
Load regulation
Efficiency
V
IN
I
O
△V
Line
△V
Load
η
V
ripp
定格負荷時
Rated output
記号
Symbol
条件
Condition
½ 式
DC511C1
24
5
0.3
15 to 30
0.01 to 0.3
100 max.
100 max.
80 typ.
100 typ.
DC511C2
24
12
0.24
15 to 30
0.001 to 0.24
100 max.
100 max.
85 typ.
100 typ.
Type
DC511C3
24
6
0.4
15 to 35
0.1 to 0.4
100 max.
100 max.
80 typ.
100 typ.
DC211C4
9.6
5
0.35
8 to 14
0.2 to 0.5
50 max.
50 max.
84 typ.
50 typ.
単½
Unit
V
V
A
V
A
mV
mV
%
mVp-p
定格入力時
Rated input
定格動½時
Rated operation
出力リップル
Output ripple
＊
（含むスパイク）
(Including spike)
定格動½時
Rated operation
＊ 出力リップルは、出力側に適正なコンデンサを接続した場合 ＊
Output ripple(Including spike): Appropriate capacitor is connected to the input and output side.
推奨コンデンサ: 100μF 以上、0.8 Ω以下（400kHz、-10℃）
Recommendable capacitor:
More than 100μ
F,
less than 0.8
Ω
(400kHz, -10℃)
