Hyper TOPLED
®
Hyper-Bright, Hyper-Red TS GaAlAs-LED
LH T676
Besondere Merkmale
•
Gehäusetyp:
weißes P-LCC-2 Gehäuse
•
Besonderheit des Bauteils:
extrem breite
Abstrahlcharakteristik; ideal für
Hinterleuchtungen und Einkopplungen in
Lichtleiter
•
Wellenlänge:
645 nm (hyper-rot)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
GaAlAs
•
optischer Wirkungsgrad:
6 lm/W
•
Gruppierungsparameter:
Lichtstärke
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8 mm Gurt mit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330 mm
Anwendungen
• optischer Indikator
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
• Scanner
Features
•
package:
white P-LCC-2 package
•
feature of the device:
extremely wide viewing
angle; ideal for backlighting and coupling in
light guides
•
wavelength:
645 nm (hyper-red)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
GaAlAs
•
optical efficiency:
6 lm/W
•
grouping parameter:
luminous intensity
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 2000/reel, ø180 mm
or 8000/reel, ø330 mm
Applications
• optical indicators
• backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• interior automotive lighting. (e.g. dashboard
backlighting, etc.)
• scanners
2000-03-01
1
LH T676
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
Stoßstrom
Surge current
t
10 s,
D
= 0.005
Sperrspannung
Reverse voltage
Leistungsaufnahme
Power dissipation
T
A
25 °C
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
+ 100
50
0.5
Einheit
Unit
°C
°C
°C
mA
A
T
op
T
stg
T
j
I
F
I
FM
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
R
th JA
Junction/air
R
th JS
Sperrschicht/Lötpad
Junction/solder point
Montage auf PC-Board FR 4 (Padgröße 16 mm
2
)
mounted on PC board FR 4 (pad size 16 mm
2
)
2000-03-01
³
³
m £
£
V
R
P
tot
3
125
V
mW
500
280
K/W
K/W
3
LH T676
Kennwerte
(
T
A
= 25 °C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 20 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlaßspannung
Forward voltage
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 3 V
(typ.)
Symbol
Symbol
Werte
Values
660
Einheit
Unit
nm
(typ.)
(max.)
(typ.)
(max.)
peak
peak
V
F
V
F
I
R
I
R
l
dom
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
(typ.)
TC
V
2000-03-01
4
h
(typ.)
opt
l
l
l
Temperaturkoeffizient von
Temperature coefficient of
I
F
= 20 mA
l
l
Temperaturkoeffizient von
Temperature coefficient of
I
F
= 20 mA
(typ.)
TC
peak
0.28
nm/K
dom
(typ.)
TC
dom
0.05
nm/K
– 2.5
mV/K
6
lm/W
m
m
j
(typ.)
lD
(typ.)
l
2
(typ.)
l
peak
dom
645
nm
22
nm
120
1.85
2.3
0.01
10
Grad
deg.
V
V
A
A
LH T676

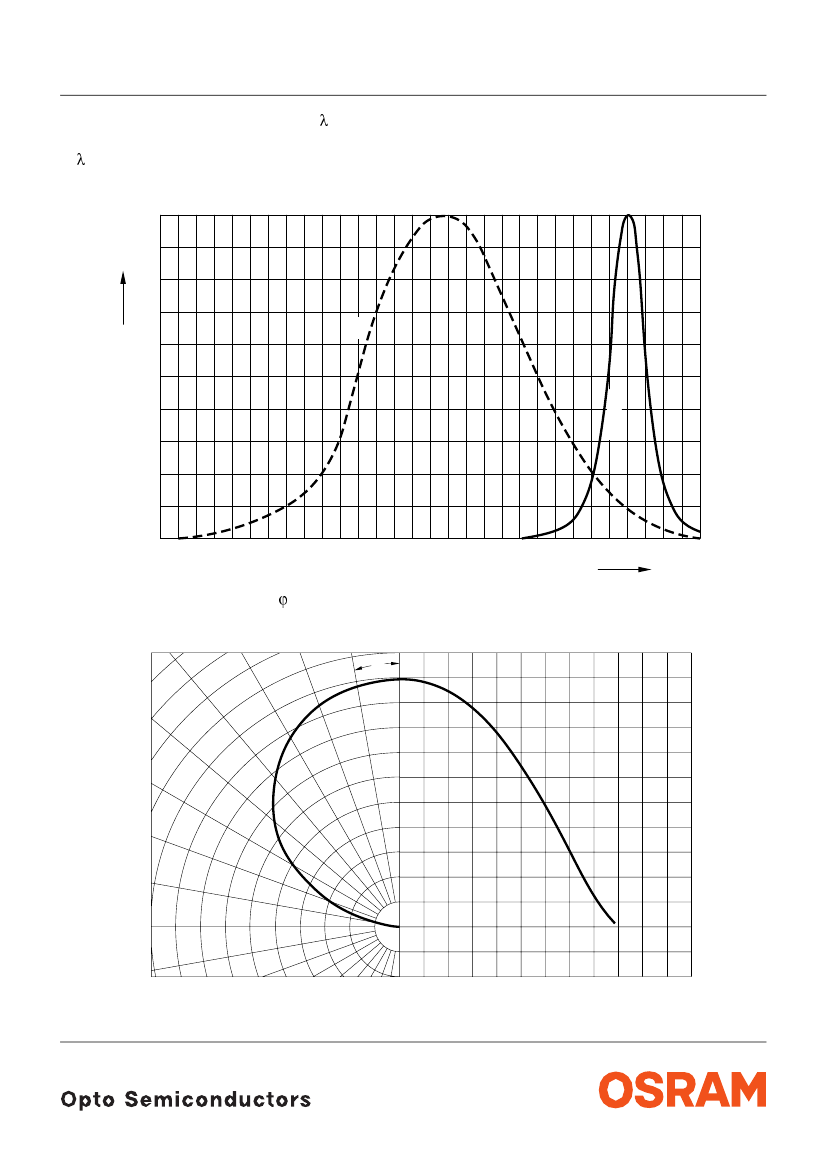

Relative spektrale Emission
I
rel
=
f
( ),
T
A
= 25 °C,
I
F
= 20 mA
Relative Spectral Emission
V( ) = spektrale Augenempfindlichkeit
Standard eye response curve
100
I
rel
%
80
60
40
20
0
400
450
500
550
600
650
hyper-red
Abstrahlcharakteristik
I
rel
=
f
( )
Radiation Characteristic
40˚
30˚
20˚
50˚
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
2000-03-01
0.8
0.6
0.4
l
j
l
OHL01727
V
λ
nm
700
λ
10˚
0˚
OHL01660
ϕ
1.0
0.8
0.6
0
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
