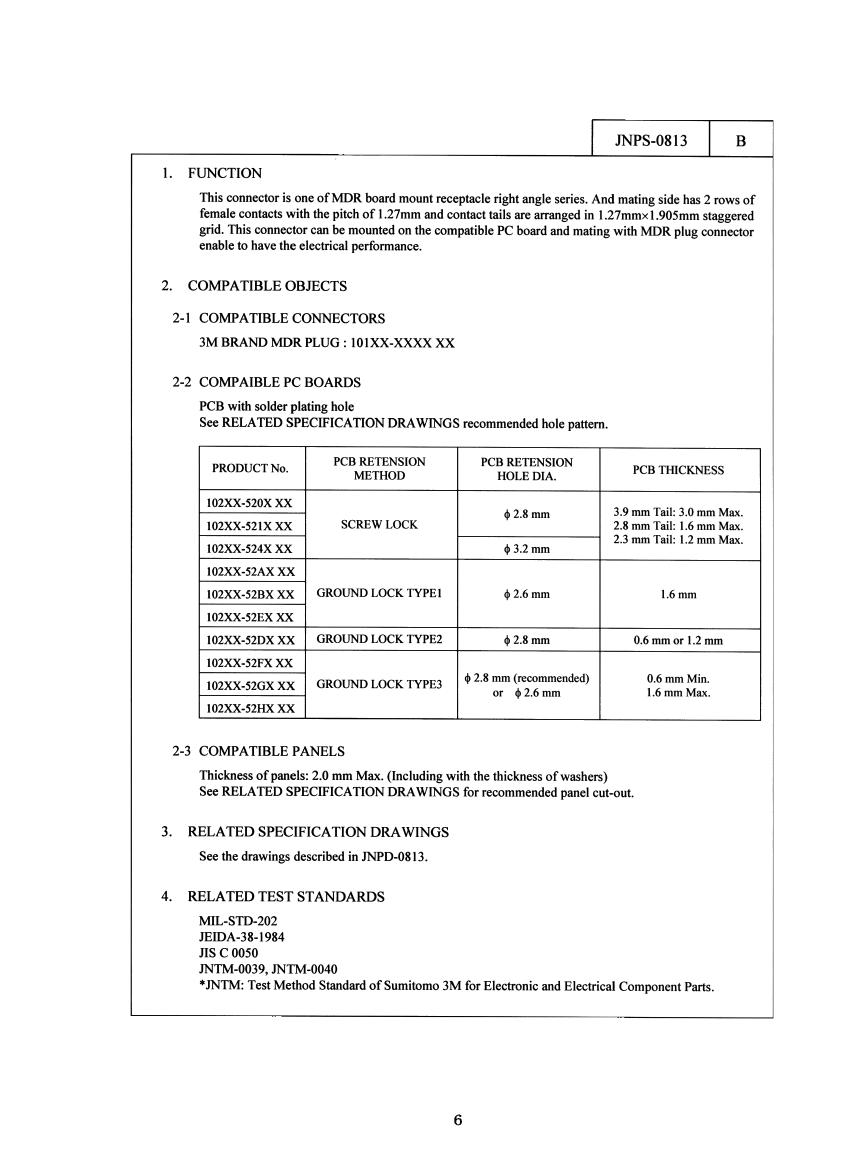

JNPS-O813
FUNCTION
B
This connector is one ofMDR board mount receptacle right angle series. And mating side has 2 rows of
female contacts with the pitch of 1.27mm and contact tails are arranged in 1.27mmxl.905mm staggered
grid. This connector can be mounted on the compatible PC board and mating with MDR plug connector
enable to have the electrical performance.
2.
2-
COMPATIBLE OBJECTS
COMPATIBLE
CONNECTORS
lOlXX-XXXX
XX
3M BRAND MDR PLUG:
2-2 COMP AIBLE PC BOARDS
PCB with solder plating hole
SeeRELA TED SPECIFICATION DRA WINGS recommendedhole pattern
PCB RETENSION
METHOD
PCB RETENSION
HOLE DIA.
PRODUCT
No
PCB THICKNESS
cp 2.8
mm
SCREW LOCK
$3.2mm
3.9 mm Tail: 3.0 mm Max.
2.8 mm Tail: 1.6 mm Max.
2.3 mm Tail: 1.2 mm Max.
GROUND LOCK TYPEl
<I>2.6
mm
1.6mm
GROUND LOCK TYPE2
4> 2.8
mm
0.6 mm or 1.2 mm
GROUND LOCK TYPE3
cp 2.8 mm (recommended)
or
cp2.6 mm
0.6 mm Min.
1.6mmMax
2-3 COMPATIBLE PANELS
Thickness of panels: 2.0 mm Max. (Including with the thickness of washers)
SeeRELATED SPECIFICAnaN DRA WINGS for recommendedpanel cut-out.
3
RELATED
SPECIFICATION
DRA WINGS
Seethe drawings describedin JNPD-O813.
4.
RELA TED TEST STANDARDS
MIL-Sm-202
JEIDA-38-1984
ns C 0050
JNTM-0039, JNTM-0040
* JNTM: Test Method Standardof Sumitomo 3M for Electronic and Electrical Component Parts
6
JNPS-O813

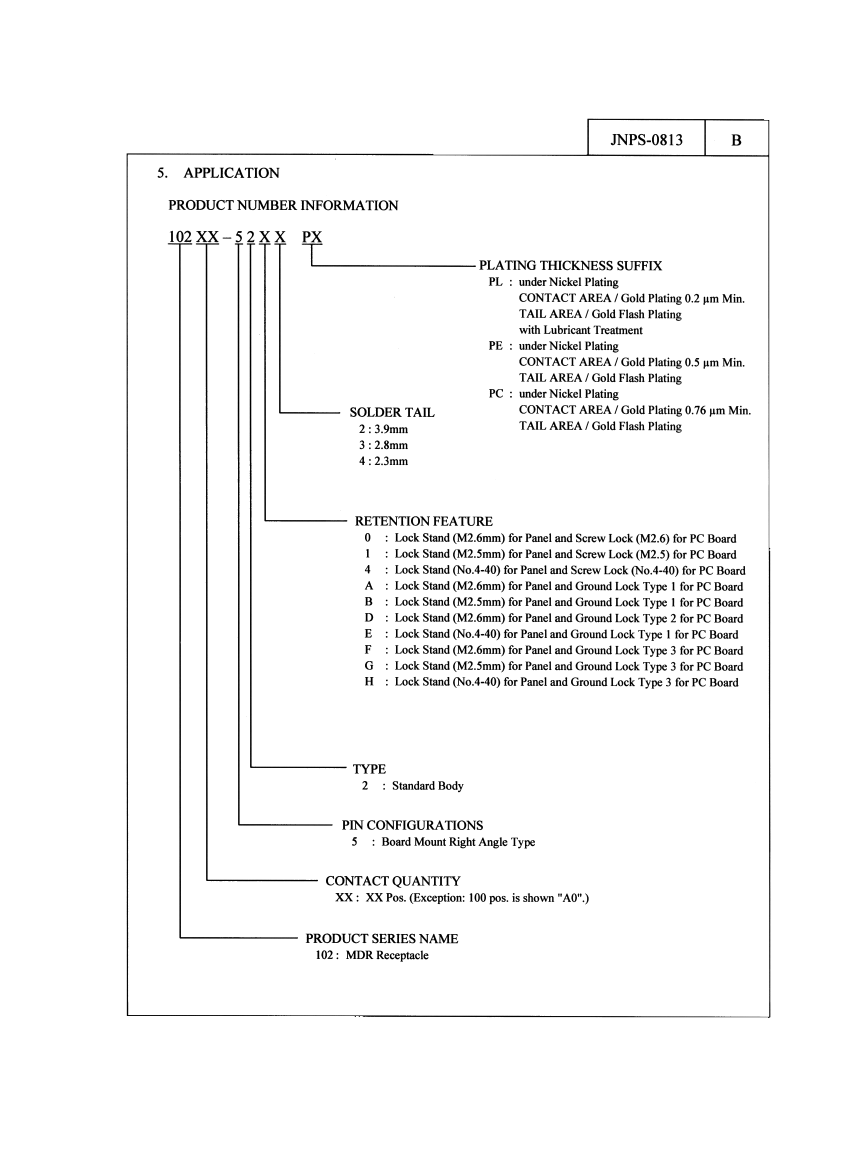

5.
B
APPLICA TION
PRODUCT NUMBER INFORMATION
1!
PX
PLA TING
THICKNESS
SUFFIX
PL : under Nickel Plating
CONTACT
AREA / Gold Plating 0.2 ~m Min.
Treatment
TAIL AREA / Gold Flash Plating
with Lubricant
CONTACT
TAIL
PC:
SOLDER
2 : 3.9mm
3 : 2.8mm
4: 2.3mm
TAIL
PE : under Nickel Plating
AREA / Gold Plating 0.5 ~m Min.
AREA / Gold Flash Plating
under Nickel Plating
CONT ACT AREA / Gold Plating 0.76 ~m Min.
T AIL AREA / Gold Flash Plating
RETENTION
0
1
4
A
B
D
E
F
G
H
FEA TORE
for Panel and Screw Lock (M2.6) for PC Board
for Panel and Screw Lock (M2.5) for PC Board
for Panel and Ground Lock Type 1 for PC Board
for Panel and Ground Lock Type 1 for PC Board
for Panel and Ground Lock Type 2 for PC Board
for Panel and Ground Lock Type 3 for PC Board
for Panel and Ground Lock Type 3 for PC Board
for Panel and Ground Lock Type 3 for PC Board
: Lock Stand (M2.6mm)
: Lock Stand (M2.5mm)
: Lock Stand (M2.6mm)
: Lock Stand (M2.5mm)
: Lock Stand (M2.6mm)
: Lock Stand (M2.6mm)
: Lock Stand (M2.5mm)
: Lock Stand (No.4-40)
: Lock Stand (No.4-40) for Panel and Screw Lock (No.4-40) for PC Board
: Lock Stand (No.4-40) for Panel and Ground Lock Type I for PC Board
TYPE
2
:
Standard
Body
PIN CONFIGURAnONS
5
: Board Mount Right Angle Type
CONTACT
QUANTITY
XX : XX Pos. (Exception:
100 pos. is shown IIAO"
PRODUCT SERIES NAME
102: MDR Receptacle
