FE 1A … FE 1G
Superfast Silicon Rectifiers
Superschnelle Silizium Gleichrichter
Nominal current – Nennstrom
Ø
3
±0.05
1A
50…400 V
DO-15
DO-204AC
0.4 g
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
Plastic case
Kunststoffgehäuse
Weight approx. – Gewicht ca.
±0.5
62.5
6.3
±0.1
Ø
0.8
±0.05
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack
Standard Lieferform gegurtet in Ammo-Pack
see page 17
siehe Seite 17
Dimensions / Maße in mm
Maximum ratings
Type
Typ
FE 1A
FE 1B
FE 1D
FE 1F
FE 1G
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
RRM
[V]
50
100
200
300
400
T
A
= 50
L
C
f > 15 Hz
T
A
= 25
L
C
T
A
= 25
L
C
Grenzwerte
Surge peak reverse voltage
Stoßspitzensperrspannung
V
RSM
[V]
50
100
200
300
400
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
Periodischer Spitzenstrom
Peak forward surge current, 50 Hz half sine-wave
Stoßstrom für eine 50 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
I
FAV
1 A
1
)
I
FRM
10 A
1
)
I
FSM
i
2
t
30 A
4.5 A
2
s
– 50…+175
L
C
– 50…+175
L
C
T
j
T
S
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
92
301001
© by SEMIKRON
FE 1A … FE 1G

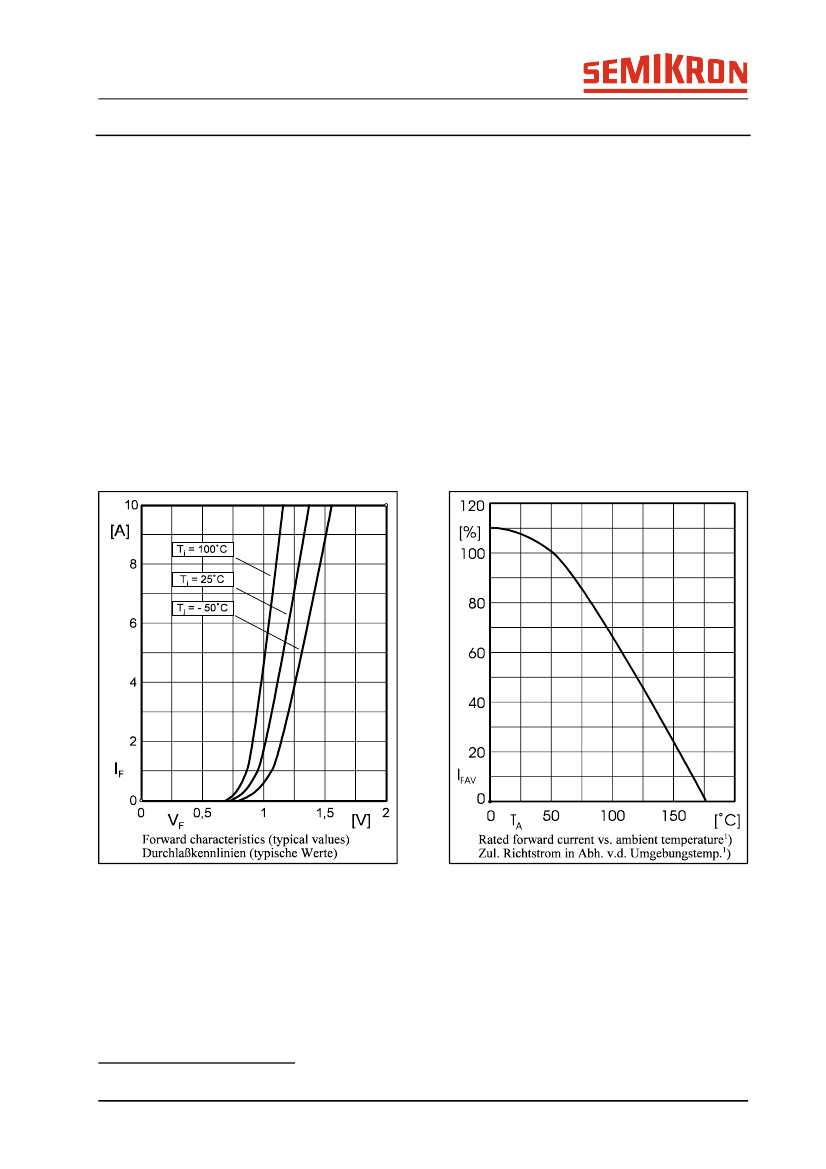

Characteristics
Forward voltage – Durchlaßspannung
Leakage current – Sperrstrom
Reverse recovery time
Sperrverzug
T
j
= 25
L
C
T
j
= 25
L
C
I
F
= 1 A
V
R
= V
RRM
V
F
I
R
t
rr
Kennwerte
< 0.95 V
< 2
W
A
<50 ns
I
F
= 0.5 A through/über
I
R
= 1 A to/auf I
R
= 0.25 A
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
R
thA
< 45 K/W
1
)
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
© by SEMIKRON
301001
93
