Ultraschall Sensoren
Ultrasonic sensors
Détecteurs à ultrasons
Abmessungen
Dimensions
Dimensions
Elektrischer Anschluss
Connection diagram
Schéma de raccordement
U500.PA0-11110577
U500.PA0-GP1B.72O
Ultraschall Näherungsschalter
18
2
4,3
LED
BN (1)
5 5
Push
Pull
Teach-in
1)
BK (4)
BU (3)
WH (2)
Z
Z
+V
S
output
0V
Teach-in
BN = Braun/brown/brun
WH = Weiss/white/blanc
BK = Schwarz/black/noir
BU = Blau/blue/bleu
Teach-in
2
3
0V
+V
S
1
4
output
56,2
45,1
4,1
15
Ultrasonic proximity sensors
Détecteurs de proximité à ultrasons
25
Class 2, UL 1310, see FAQ
11,1
M12 x 1
4
12
32,2
Der Sensor verfügt über einen active high Ausgang in der Werkseinstellung. D.h., er verhält sich bei einer
Beschaltung mit einem Pull-Down Widerstand wie ein PNP Schliesser (NO) und mit einem Pull-Up Wider-
stand wie ein NPN Öffner (NC). Das Öffner/Schliesser-Verhalten lässt sich durch Teachen ändern.
The sensor has an active high output as factory setting. This means that it behaves as a PNP normally
open (NO) sensor if connected with a pull-down resistor and as a NPN normally closed (NC) sensor if
connected with a pull-up resistor. The status normally open/normally closed can be changed by teaching.
Par défaut, le capteur dispose d’une sortie niveau haut actif. Cela signifie qu’il se comporte comme un
PNP à fermeture (NO) en présence d’un circuit de protection équipé d’une résistance de rappel vers le
niveau bas et comme un PNP à ouverture (NC) en présence d’une résistance de rappel vers le niveau
haut. Le comportement à l’ouverture/fermeture peut être modifié par un réglage.
11110577
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
•Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
•Disconnect power before connecting the sensor.
•Mettre l`installation hors tension avant le raccordement du détecteur.
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
Technische Daten
Erfassungsbereich Sd
Erfassungsbereich
Endwert Sde
Hysterese typ.
Temperaturdrift
Einschaltdrift
Betriebsspannungsbe-
reich +Vs
1)
Ausgangsstrom
Ausgangsschaltung
kurzschlussfest
verpolungsfest
Arbeitstemperatur
Lagertemperatur
Schutzart
100 ... 1000 mm
100 ... 1000 mm
4 % Sde
< 2 % Sde
kompensiert nach
15 Min.
12 ... 30 VDC
< 100 mA
Gegentakt
ja
ja
-25 ... +65 °C
-40 ... +75 °C
IP 67
Technical data
scanning range sd
scanning range far limit Sde
hysteresis typ.
temperature drift
power-up drift
voltage supply range +Vs
1)
output current
output circuit
short circuit protection
reverse polarity protection
operating temperature
storage temperature
protection class
100 ... 1000 mm
100 ... 1000 mm
4 % Sde
< 2 % Sde
compensated after
15 min.
12 ... 30 VDC
< 100 mA
push-pull
yes
yes
-25 ... +65 °C
-40 ... +75 °C
IP 67
Données techniques
Plage de détection Sd
Plage de détection valeur finale
Sde
Hystérésis typ.
Dérive en température
Dérive de l‘alimentation
Plage de tension +Vs
1)
Courant de sortie
Circuit de sortie
Protégé contre courts-circuits
Protégé contre inversion polarité
Température de fonctionnement
Température en magasin
Classe de protection
100 ... 1000 mm
100 ... 1000 mm
4 % Sde
< 2 % Sde
compensée aprés
15 min
12 ... 30 VDC
< 100 mA
push-pull
oui
oui
-25 ... +65 °C
-40 ... +75 °C
IP 67
www.baumer.com/worldwide
1/4
Technische Änderungen vorbehalten
Technical specifications subject to change
Sous réserve de modifications techniques
11.12.2013

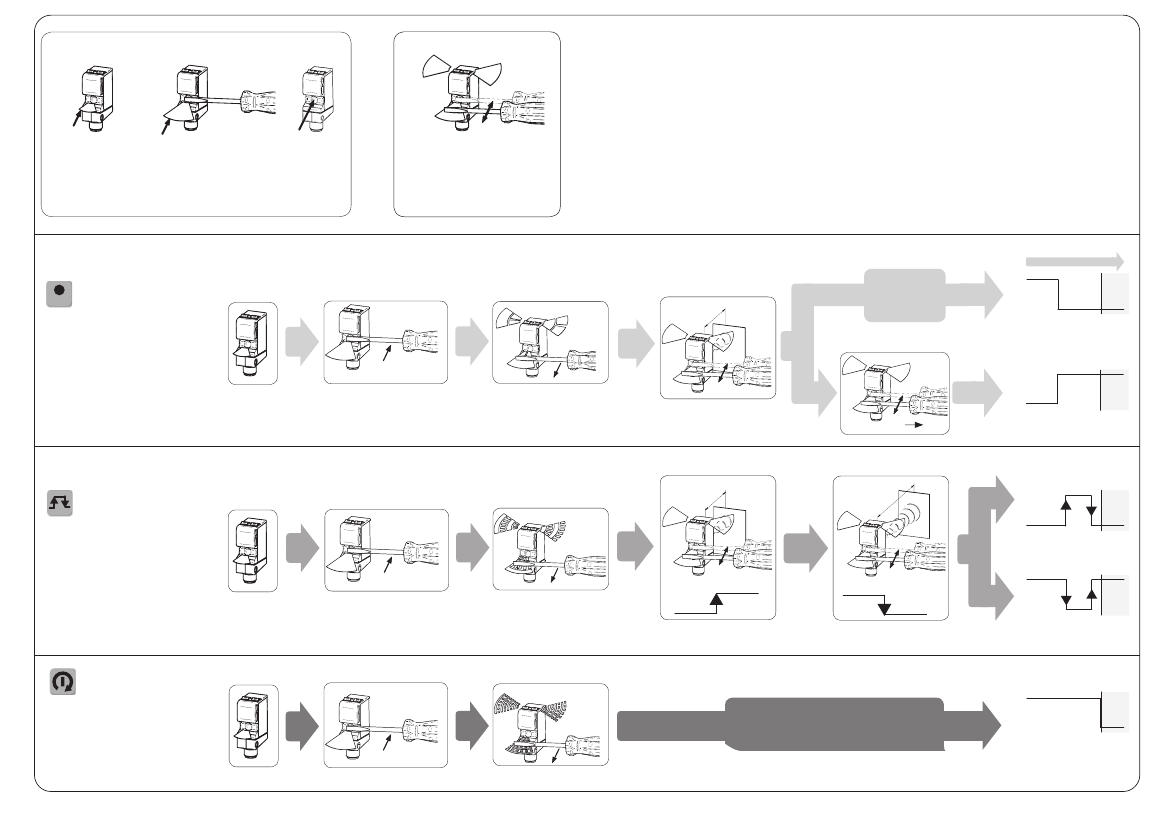

qTeach Status
Allgemeine Hinweise
•
qTeach verriegelt 5 min nach dem
Einschalten, die blaue LED erlischt.
•
Im Teachmodus wechselt der Aus-
gang auf 0 V.
General information
•
qTeach locks 5 min after switching
on, the blue LED turns off.
•
In teach mode the output changes
to 0 V.
Remarques générales
•
qTeach se verrouille 5 min après
l‘enclenchement, la LED bleue
s’éteint.
•
En mode Teach, la sortie passe à
0 V.
•
En fonctionnement normal, la
connexion Teach doit être placée
sur 0 V.
•
Pour le Teach-in externe, raccorder
en conséquence la connexion Teach
à +Vs.
•
Le Teach-in externe est possible
tous le temps (pas de verrouille-
•
Im Normalbetrieb muss die Teachlei-
•
In normal mode the teach wire is
tung auf 0 V gelegt werden.
set to 0 V.
Blue LED
on (50%)
bereit
ready
prêt
Blue LED
on (100%)
Werkzeug erkannt
Tool detected
Outil reconnu
Blue LED
off
OFF
Kurzes antippen
Tip shortly
Touche brièvement
•
Für externe Teach-in, Teachleitung
entsprechend mit +Vs verbinden.
•
Externer Teach-in ist immer möglich
(keine Verriegelung).
qTeach Video: www.baumer.com
•
For external teach-in, connect teach
wire correspondingly to +Vs.
•
External teach-in is always possible
(no locking).
Sensor output
Distance to object
Teach
Erkennung von Objekten zwischen
Sensor und Teachpunkt A
Detektion of objects between
sensor and teach point A
Détection des objets entre capteur
et point de teach A
1-Punkt Teach
1-point teach
Teach à 1 point
1 Hz
A
Warten
Wait
Attends
4 sec
A
1000 mm
2 sec
1000 mm
A
(inverted output)
NO
NC
Fenster Teach
Window teach
Teach sur fenêtre
Erkennung von Objekten
innerhalb von den 2 Teachpunk-
ten A und B
Detection of objects in between
the two teach points A and B
Détection des objets entre les de
points de teach A et B
A
2 Hz
B
A<B
A
B
1000 mm
4 sec
B
A
A>B
1000 mm
Rückstellung
Factory reset
Remise à l‘état initial
1-Punkt teach mit 1000 mm
Teachpunkt
1-point teach with 1000 mm teach
point
Teach à 1 point avec 1000 mm
point de teach
2/4
4 Hz
Keine weiteren Eingriffe nötig
No further action required
Pas d‘autres interventions
1000 mm
6 sec
11.12.2013

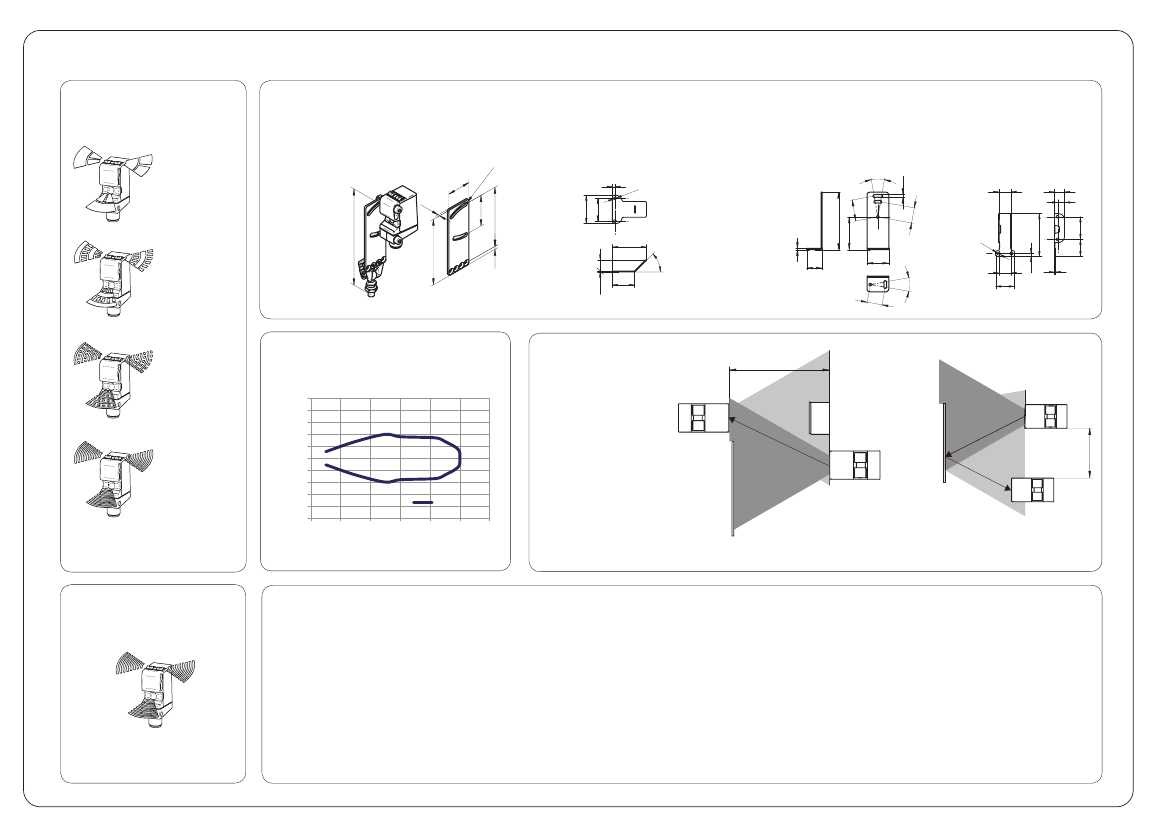

FAQ
• Was bedeutet NO -> NC?
Beim 1-Punkt Teach kann das Schaltverhalten des Sensors geändert
werden:
– Sensor mit Pull-Up Widerstand angeschlossen («PNP-Betrieb»): Wechsel
von Schliesser (NO) auf Öffner (NC)
– Sensor mit Pull-Down Widerstand angeschlossen («NPN-Betrieb»):
Wechsel von Öffner (NC) auf Schliesser (NO)
Die LED ändert sich durch einen Wechsel von NO-> NC nicht, da diese nur
anzeigt, ob ein Objekt erkannt wird oder nicht. Die LED ist unabhängig vom
Schaltausgang.
• Was ist der Unterschied zwischen einem 1-Punkt und einem Fenster
Teach?
Beim 1-Punkt Teach werden Objekte zwischen Sensor und Teachpunkt
erkannt (abzüglich Blindbereich). Objekte, die weiter weg als der Teach-
punkt liegen, werden ausgeblendet und führen nicht zu einem Schalten vom
Sensor. Beim Fenster Teach werden nur Objekte erkannt, die zwischen den
2 Teachpunkten liegen. Objekte, die ausserhalb der beiden Teachpunkte lie-
gen, werden ausgeblendet und führen nicht zu einem Schalten vom Sensor.
• Was passiert beim Factory Reset?
Der Sensor geht in den Auslieferzustand zurück, d.h. der Sensor verhält sich
wie ein Näherungsschalter mit einem Teachpunkt bei 1000 mm.
• Wie funktioniert der qTeach via Leitung?
Identisch zum qTeach, indem die Teachleitung entsprechend mit +Vs verbun-
den wird.
• Was bedeutet das Fehlerblinken (8 Hz) nach dem Einlernen?
Dies kann verschiedene Ursachen haben:
– die Signalreserve ist ungenügend (das eingelernte Objekt reflektiert zu
wenig Schall)
– der Sensor wurde ausserhalb seines Einstellbereichs eingelernt (Objekt
zu weit weg oder zu nahe, d.h. innerhalb des Blindbereichs)
– 2 Teachpunkte liegen zu nahe beieinander (Distanz muss grösser als
4% Sde sein)
• Kann jedes ferromagnetische Werkzeug verwendet werden?
Ja. Aus Gründen der Funktionssicherheit empfiehlt sich ein Schlitz-Schrau-
bendreher der Grösse 3 oder grösser.
• Hat eine ferromagnetische Befestigung einen Einfluss auf den qTeach?
Nein. Wichtig ist, dass z.B. ein ferromagnetischer Montagewinkel vor dem
Einschalten des Sensors angebracht ist. Der Sensor erkennt den ferromag-
netischen Montagewinkel beim Einschalten als „Startbedingung“ und kann
ganz normal mit einem ferromagnetischen Werkzeug bedient werden.
• Kann der qTeach im laufenden Prozess durch ein ferromagnetisches
Teil ausgelöst werden?
Der qTeach ist nur in den ersten 5 Minuten nach dem Einschalten aktiv. Beim
Bedienen des qTeach in den ersten 5 Minuten nach dem Einschalten muss
zudem ein Zeitschloss von zwei Sekunden überbrückt werden.
• Was bewirkt die Hysterese?
Die Hysterese stabilisiert das Schaltverhalten des Sensors. Sie verhindert,
dass minime Änderungen ein Schalten des Sensors verursachen. Dies
führt dazu, dass sich der Schaltpunkt beim Annähern bzw. Entfernen eines
Objekts vom Sensor leicht unterscheidet.
•
Wie empfindlich ist der Sensor auf ein Verkippen eines Objekts?
Die Empfindlichkeit gegen Verkippen eines Objekts ist abhängig von der
Objektgeometrie und der Position, an der ein Objekt erkannt werden soll. Ein
Verkippen kleiner als 2° toleriert der Sensor unter den meisten Bedingungen.
Bei einer Reduktion des Messbereichs auf 500 mm können Verkippungen
von ca. 5° toleriert werden, bei 250 mm ca. 10°.
•
Netzteil
nach UL 1310, Class 2?
oder externe Absicherung durch eine UL anerkannte oder gelistete Siche-
rung mit max. 30VAC/3A oder 24VDC/4A.
•
What is the meaning of NO -> NC?
Within the 1 point teach mode the sensor output can be changed:
– Sensor connected to pull-up resistor («PNP mode»): change from nor-
mally open to normally closed
– Sensor connected to pull-up resistor («NPN mode»): change from nor-
mally closed to normally open
The LED is not altered by a change NO->NC as it only indicates whether an
object is detected or not. The LED is independent of the output.
•
What is the difference between the 1-point teach mode and the window
teach mode?
In the 1-point teach mode objects between sensors and teach point are
detected (minus blind region). Objects, which are further away than the teach
point are suppressed and do not switch the sensor output. In the window
teach mode only objects are detected, which are in between the 2 teach
points. Objects which are outside the 2 teach points are suppressed and do
not switch the sensor output.
•
What happens at the factory reset?
The sensor returns to factory settings, which means the sensors acts like a
proximity switch with a teachpoint at 1000 mm.
•
How does the qTeach work with cable?
Identical to qTeach: the teach output has to be connected to +Vs accordingly.
•
What does it mean if the sensor LEDs flash (8Hz) after teaching?
There are several causes:
– the signal reserve is not sufficient (the object which was teached does not
reflect enough sound)
– the sensor was teached outside its scanning range (object was too far
away or too close, i.e. within the blind range)
– 2 teach points are too close together (distance must be larger than 4%
Sde)
•
Can any ferrous tool be used?
Yes. For reasons of functional assurance, a size 3 or larger slotted
screwdriver is recommended.
•
Do ferromagnetic mounting parts affect the qTeach?
No. It is important that e.g. a ferromagnetic assembly bracket is attached
before the sensor is switched on. The sensor detects the ferromagnetic
assembly bracket during switching-on as a «start condition» and can be
operated as usual with a ferromagnetic tool.
•
Can the qTeach be triggered by a ferromagnetic part while the process
is running?
The qTeach is active only during the first 5 minutes after switching-on. When
the qTeach is operated during the first 5 minutes after switching-on, it is also
required to bridge a two-second time lock.
•
What is the effect of the hysteresis?
The hysteresis stabilizes the switching behavior of the sensor. It circumvents
that minimal changes lead to the switching of the sensors. This means that
the switching point is not exactly the same if an object approaches the sen-
sors or if it goes away from a sensor.
•
How sensitive is the sensor towards tilting of an object?
The sensitivity of tilting an object is dependent on the geometry of the object
and the position at which the object shall be detected. A tilt angle smaller
than 2° can be tolerated by the sensor in most of the cases. If the sensing
range is reduced to 500 mm a tilt angle of approximately 5° can be tolerated,
for 250 mm approximately 10°.
•
Voltage supply according UL 1310, Class2?
or device shall be protected by an external R/C or listed fuse, rated max.
30VAC/3A or 24VDC/4A
•
Que signifie NO -> NC ?
Dans le cadre de l‘apprentissage 1 point, le comportement à la commutation
du capteur peut se trouver modifié:
– capteur connecté avec une résistance de rappel vers le niveau haut
(« mode PNP »): basculement d‘un contact à fermeture (NO) vers un
contact à ouverture (NC)
– capteur connecté avec une résistance de rappel vers le niveau bas
(« mode NPN »): basculement d‘un contact à ouverture (NC) vers un
contact à fermeture (NO)
La LED ne change pas du fait du basculement NO->NC car celle-ci ne sert
qu‘à indiquer la détection d‘un objet. La LED est indépendante de la sortie de
commutation.
•
Quelle est la différence entre un apprentissage 1 point et un apprentis-
sage par fenêtre ?
Dans le cas de l‘apprentissage 1 point, la détection d‘objets s‘effectue entre
le capteur et le point d‘apprentissage (à l‘exception de la zone aveugle).
Les objets qui se situent au-delà du point d‘apprentissage sont masqués
et ne donnent pas lieu à une commutation du capteur. Dans le cas de
l‘apprentissage par fenêtre, seuls les objets qui se situent entre les 2 points
d‘apprentissage sont détectés. Les objets qui se situent hors des deux points
d‘apprentissage sont masqués et ne donnent pas lieu à une commutation du
capteur.
•
Que se passe-t-il en cas de Factory Reset ?
Le capteur revient à son état d‘origine, c‘est-à-dire qu‘il se comporte comme
un détecteur de proximité avec un point d‘apprentissage à 1000 mm.
•
Comment fonctionne le qTeach via la connexion?
Exactement comme avec qTeach, en raccordant la connexion Teach à +Vs.
•
Que signifie le clignotement de dysfonctionnement (8 Hz) après l‘ap-
prentissage ?
Ce clignotement peut avoir plusieurs causes:
– réserve de signal insuffisant (l‘objet programmé réfléchit trop peu de bruit)
– capteur programmé en dehors de sa plage de réglage (objet trop proche
ou trop éloigné, c‘est-à-dire à l‘intérieur de la zone aveugle)
– les 2 points d‘apprentissage sont trop proches l‘un de l‘autre (la distance
doit être supérieure à 4% Sde)
•
Peut-on utiliser tous les outils ferromagnétique?
Oui. Pour des raisons de sécurité de fonctionnement, il est recommandé
d’utiliser un tournevis à fente de taille 3 ou plus.
•
Une fixation ferromagnétique a-t-elle une influence sur le qTeach?
Non. Il est important qu’une équerre de fixation ferromagnétique soit dispo-
sée avant l’enclenchement du détecteur, par exemple. Le détecteur détecte
l’équerre de fixation ferromagnétique lors de l’enclenchement, en tant que
«condition de démarrage» et peut être utilisé tout à fait normalement avec un
outil ferromagnétique.
•
Le qTeach peut-il être déclenché en cours de procédé par une pièce
ferromagnétique?
Le qTeach n’est actif que pendant les 5 premières minutes qui suivent
l’enclenchement. Lors de l’utilisation du qTeach dans les 5 premières
minutes suivant l’enclenchement, il faut, de plus, tenir compte d’un temps de
verrouillage de deux secondes au cours duquel le détecteur ne réagit pas.
•
Quels sont les effets de l‘hystérésis ?
L‘hystérésis stabilise le comportement à la commutation du capteur. Elle
empêche que des modifications minimes n‘occasionnent une commutation
du capteur. Ainsi, le point de commutation varie légèrement en cas de rap-
prochement ou d‘éloignement d‘un objet par rapport au capteur.
•
Quel est le degré de sensibilité d‘un capteur en cas de renversement
d‘un objet ?
La sensibilité en cas de renversement d‘un objet dépend de sa géométrie et
de la position à laquelle un objet doit être détecté. Dans la plupart des cas, le
capteur tolère un basculement inférieur à 2°. En cas de réduction de la plage
de mesure à 500 mm, des basculements de l‘ordre de 5° environ peuvent
être tolérés, et de 10° environ à 250 mm.
•
L’alimentation utilisée, couvre la classe 2 selon la norme UL 1310?
Ou appareil protégé en externe par un circuit R/C ou fusible UL à 30VAC/3A
ou 24VDC/4A maximum.
11.12.2013
4/4
京公网安备 11010802033920号
EEWORLD
