FRD
FEATURES
Type
:
31DF4
OUTLINE DRAWING
* Ultra – Fast Recovery
* Low Forward Voltage Drop
* Low Power Loss, High Efficiency
* High Surge Capability
* 200 Volts thru 600 Volts Types Available
Maximum Ratings
Rating
Repetitive Peak Reverse Voltage
Non-repetitive Peak Reverse Voltage
Average Rectified Output Current
RMS Forward Current
Surge Forward Current
Operating JunctionTemperature Range
Storage Temperature Range
Symbol
V
RRM
V
RSM
I
O
I
F(RMS)
I
FSM
Tjw
Tstg
60
1.5
3.0
Apporox Net Weight:1.19g
31DF4
400
440
Ta=29°C
∗1
Ta=25°C
∗2
50Hz Half Sine
Wave Resistive Load
Unit
V
V
A
A
A
°C
°C
4.71
50Hz Half Sine Wave,1cycle,
Non-repetitive
- 40 to + 150
- 40 to + 150
Electrical/Thermal
•
Characteristics
Characteristics
Peak Reverse Current
Peak Forward Voltage
Reverse Recovery Time
Thermal Resistance
(Junction to Ambient)
Symbol
I
RM
V
FM
trr
Conditions
Min. Typ. Max.
-
-
-
-
-
-
20
1.25
30
80
34
Unit
µA
V
ns
°C/W
Tj= 25°C, V
RM
= V
RRM
Tj= 25°C, I
FM
= 3 A
Ta= 25°C, I
FM
=3 A –di/dt=50A/µs
∗1:Without
Fin.
Rth(j-a)
∗2:With
Fin
∗1:
Without Fin or P.C. Board
∗2:
With Fin:20x20x1t(mm):Copper plates, L=5mm, Both Sides
31DF_ OUTLINE DRAWING (Dimensions in mm)

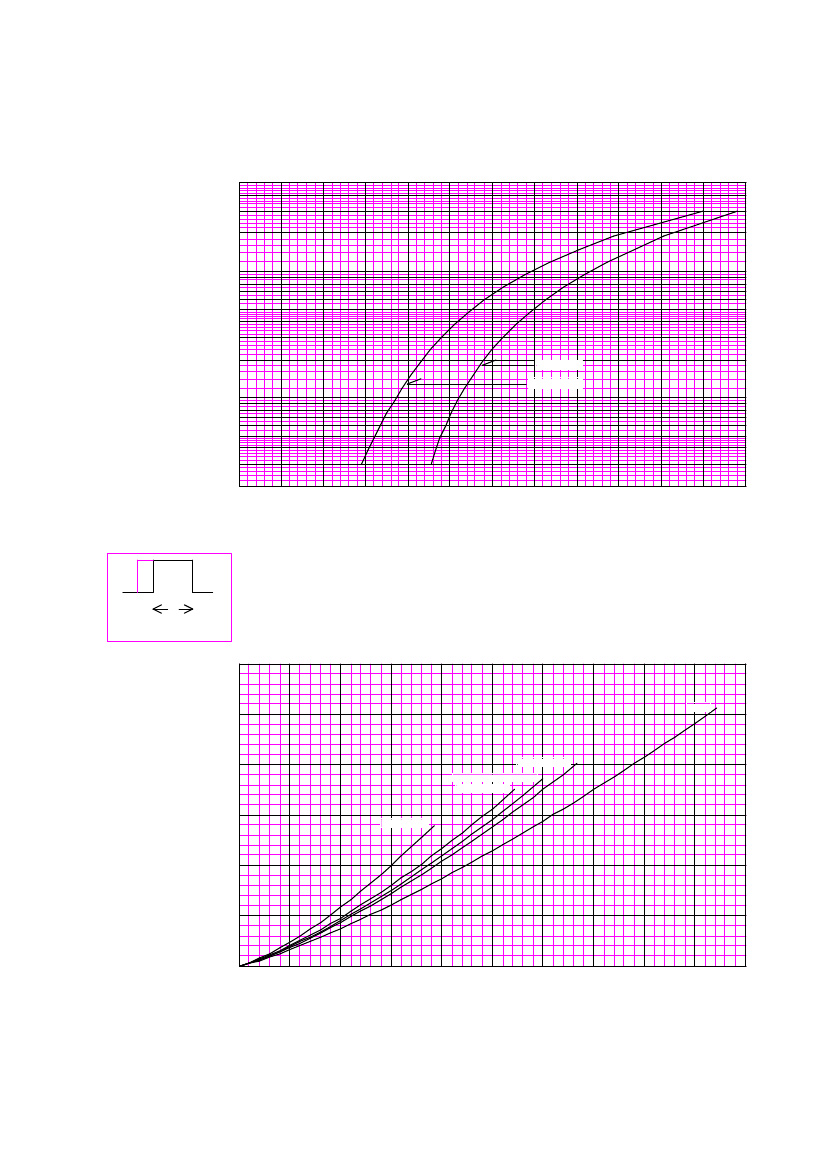

順 電 圧 特 性
FORWARD CURRENT VS. VOLTAGE
31DF4
50
INSTANTANEOUS FORWARD CURRENT (A)
20
10
5
瞬
時
順
電
流
（Ａ）
2
1
0.5
Tj=25°C
Tj=150°C
0.2
0
0.4
0.8
1.2
1.6
2.0
2.4
INSTANTANEOUS FORWARD VOLTAGE (V)
瞬 時 順 電 圧 （Ｖ）
0°
通流角
CONDUCTION ANGLE
θ
180°
平 均 順 電 力 損 失 特 性
AVERAGE FORWARD POWER DISSIPATION
31DF4
6
平
均
順
電
力
損
失
（Ｗ）
AVERAGE FORWARD POWER DISSIPATION (W)
5
D.C.
4
RECT 180°
HALF SINE WAVE
RECT 120°
RECT 60°
3
2
1
0
0
1
2
3
4
5
AVERAGE FORWARD CURRENT (A)
平 均 順 電 流 （Ａ）
0°
通流角
CONDUCTION ANGLE
θ
180°

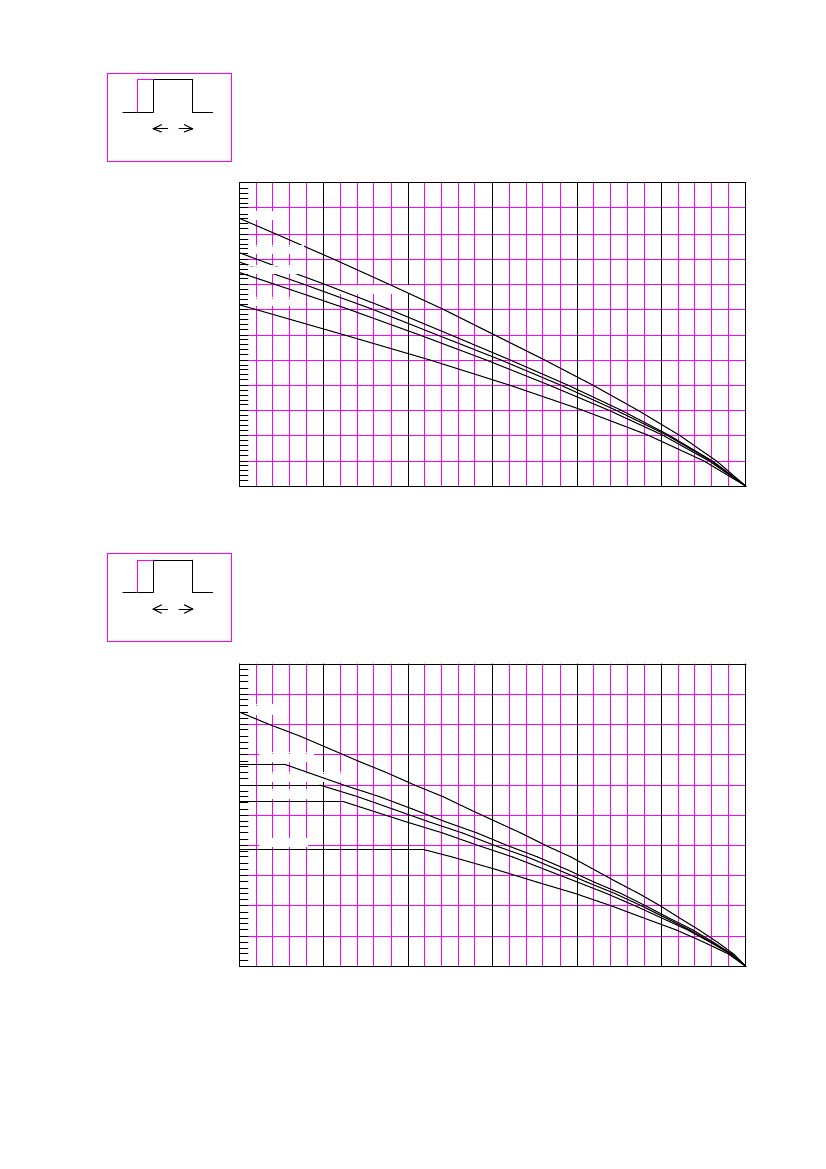

平 均 順 電 流 − 周 囲 温 度 定 格
AVERAGE FORWARD CURRENT VS. AMBIENT TEMPERATURE
Without Fin or P.C.Board
31DF4
D.C.
2.4
AVERAGE FORWARD CURRENT (A)
2.0
RECT 180°
RECT 120°
平
均
順
電
流
（Ａ）
1.6
RECT 60°
HALF SINE WAVE
1.2
0.8
0.4
0
0
25
50
75
100
125
150
AMBIENT TEMPERATURE (°C)
周 囲 温 度 （℃）
0°
通流角
CONDUCTION ANGLE
θ
180°
平 均 順 電 流 − 周 囲 温 度 定 格
AVERAGE FORWARD CURRENT VS. AMBIENT TEMPERATURE
With Cu Fin(20×20×1t,L=5mm,Both Sides)
5
31DF4
AVERAGE FORWARD CURRENT (A)
D.C.
平
均
順
電
流
（Ａ）
4
RECT 180°
3
HALF SINE WAVE
RECT 120°
2
RECT 60°
1
0
0
25
50
75
100
125
150
AMBIENT TEMPERATURE (°C)
周 囲 温 度 （℃）
サ ー ジ 順 電 流 定 格
SURGE CURRENT RATINGS
f=50Hz,Half Sine Wave,Non-Repetitive,No Load
70
31DF4
½
ジ
順
電
流
（Ａ）
SURGE FORWARD CURRENT (A)
サ
60
50
40
30
20
I FSM
0.02s
10
0
0.02
0.05
0.1
0.2
0.5
1
2
TIME (s)
時 間 （½）
