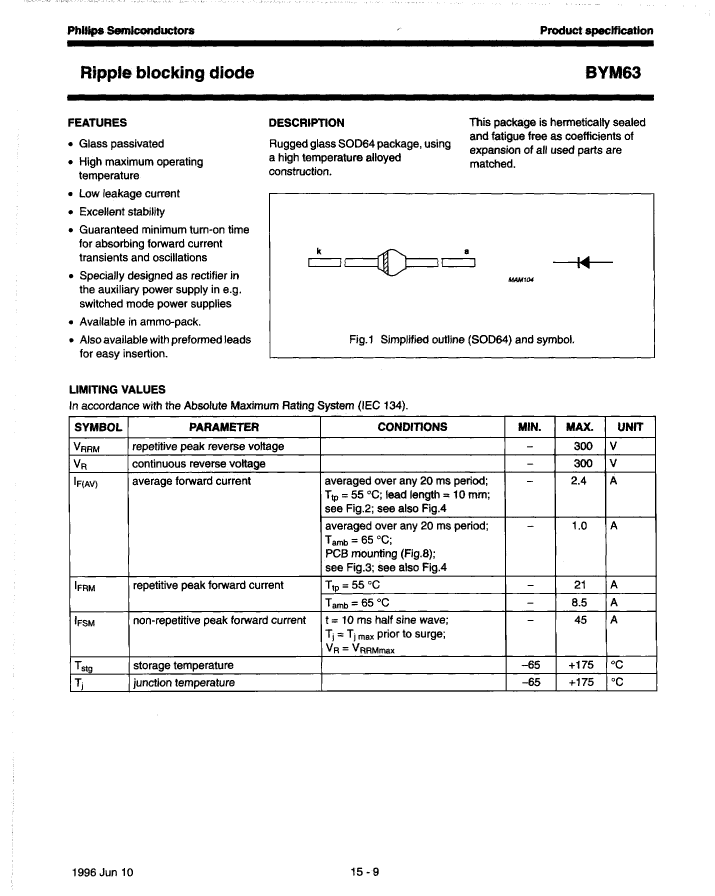

DIODE 1 A, 300 V, SILICON, SIGNAL DIODE, Signal Diode

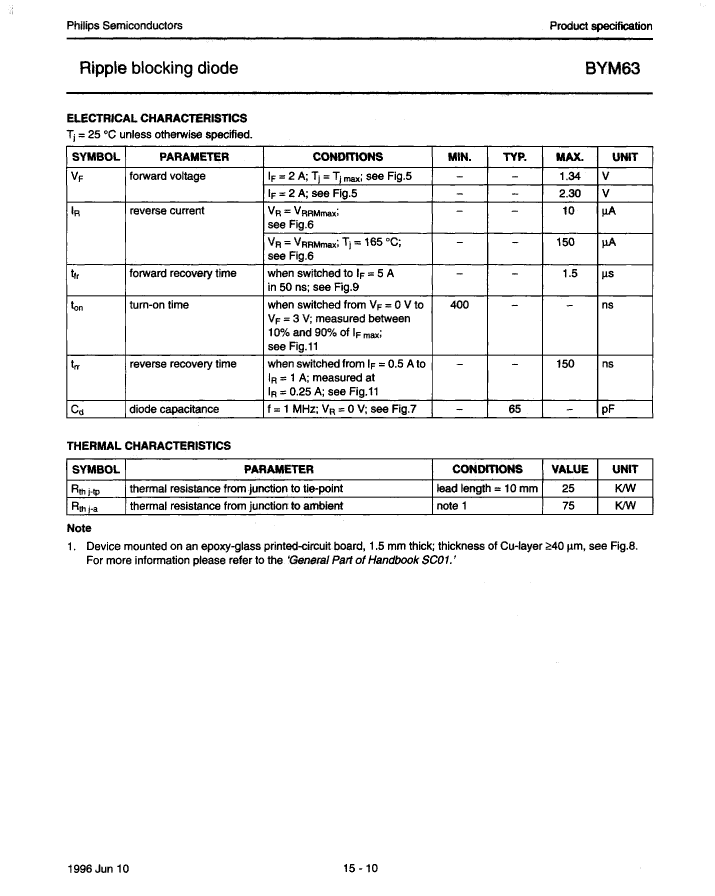

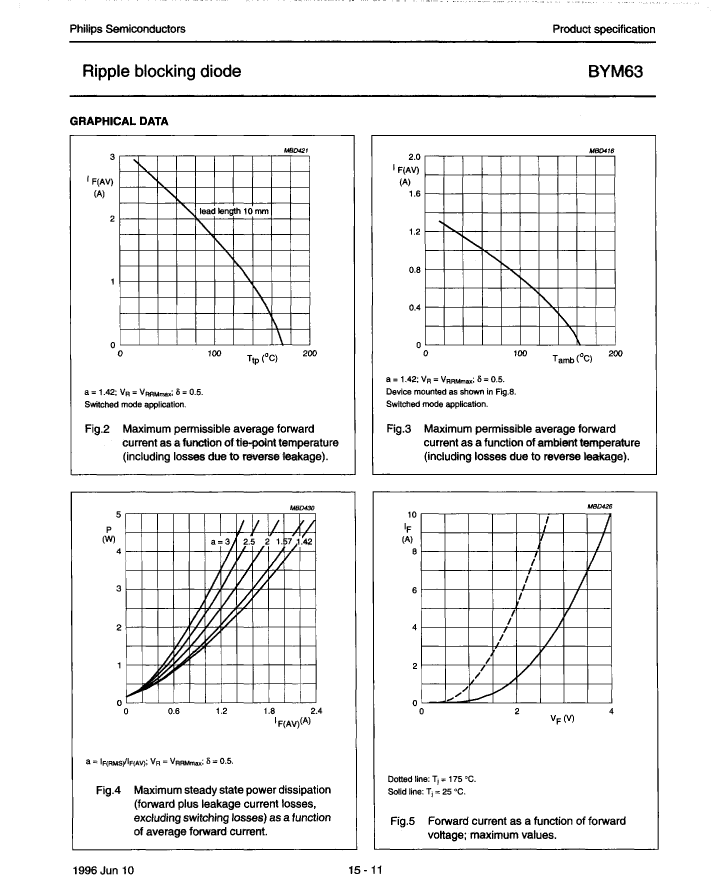

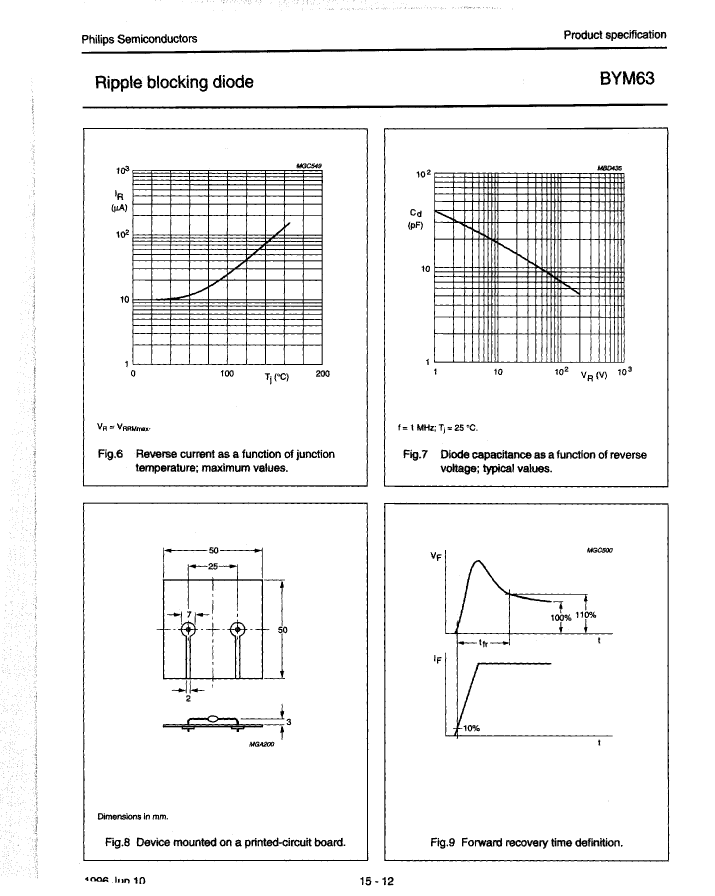

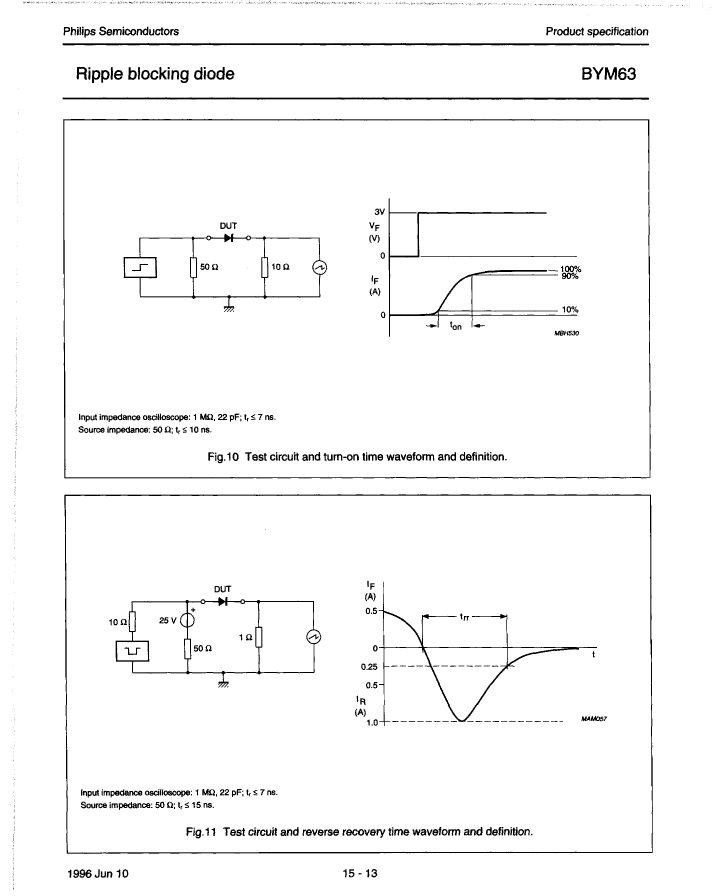

| Parameter Name | Attribute value |
| package instruction | O-LADB-W2 |
| Reach Compliance Code | unknown |
| ECCN code | EAR99 |
| Shell connection | ISOLATED |
| Configuration | SINGLE |
| Diode component materials | SILICON |
| Diode type | RECTIFIER DIODE |
| JESD-30 code | O-LADB-W2 |
| Number of components | 1 |
| Number of terminals | 2 |
| Maximum output current | 1 A |
| Package body material | GLASS |
| Package shape | ROUND |
| Package form | DISK BUTTON |
| Certification status | Not Qualified |
| Maximum repetitive peak reverse voltage | 300 V |
| Maximum reverse recovery time | 0.15 µs |
| surface mount | NO |
| Terminal form | WIRE |
| Terminal location | AXIAL |
| Base Number Matches | 1 |
| BYM63/20 | BYM63/21 | BYM63/40 | BYM63/31 | BYM63/33 | BYM63/41 | BYM63/50 | BYM63/30 | |
|---|---|---|---|---|---|---|---|---|
| Description | DIODE 1 A, 300 V, SILICON, SIGNAL DIODE, Signal Diode | DIODE 1 A, 300 V, SILICON, SIGNAL DIODE, Signal Diode | DIODE 1 A, 300 V, SILICON, SIGNAL DIODE, Signal Diode | DIODE 1 A, 300 V, SILICON, SIGNAL DIODE, Signal Diode | DIODE 1 A, 300 V, SILICON, SIGNAL DIODE, Signal Diode | DIODE 1 A, 300 V, SILICON, SIGNAL DIODE, Signal Diode | DIODE 1 A, 300 V, SILICON, SIGNAL DIODE, Signal Diode | DIODE 1 A, 300 V, SILICON, SIGNAL DIODE, Signal Diode |
| package instruction | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 |
| Reach Compliance Code | unknown | unknown | unknown | unknown | unknown | unknown | unknown | unknown |
| ECCN code | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 |
| Shell connection | ISOLATED | ISOLATED | ISOLATED | ISOLATED | ISOLATED | ISOLATED | ISOLATED | ISOLATED |
| Configuration | SINGLE | SINGLE | SINGLE | SINGLE | SINGLE | SINGLE | SINGLE | SINGLE |
| Diode component materials | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON |
| Diode type | RECTIFIER DIODE | RECTIFIER DIODE | RECTIFIER DIODE | RECTIFIER DIODE | RECTIFIER DIODE | RECTIFIER DIODE | RECTIFIER DIODE | RECTIFIER DIODE |
| JESD-30 code | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 | O-LADB-W2 |
| Number of components | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Number of terminals | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Maximum output current | 1 A | 1 A | 1 A | 1 A | 1 A | 1 A | 1 A | 1 A |
| Package body material | GLASS | GLASS | GLASS | GLASS | GLASS | GLASS | GLASS | GLASS |
| Package shape | ROUND | ROUND | ROUND | ROUND | ROUND | ROUND | ROUND | ROUND |
| Package form | DISK BUTTON | DISK BUTTON | DISK BUTTON | DISK BUTTON | DISK BUTTON | DISK BUTTON | DISK BUTTON | DISK BUTTON |
| Certification status | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified |
| Maximum repetitive peak reverse voltage | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V |
| Maximum reverse recovery time | 0.15 µs | 0.15 µs | 0.15 µs | 0.15 µs | 0.15 µs | 0.15 µs | 0.15 µs | 0.15 µs |
| surface mount | NO | NO | NO | NO | NO | NO | NO | NO |
| Terminal form | WIRE | WIRE | WIRE | WIRE | WIRE | WIRE | WIRE | WIRE |
| Terminal location | AXIAL | AXIAL | AXIAL | AXIAL | AXIAL | AXIAL | AXIAL | AXIAL |
