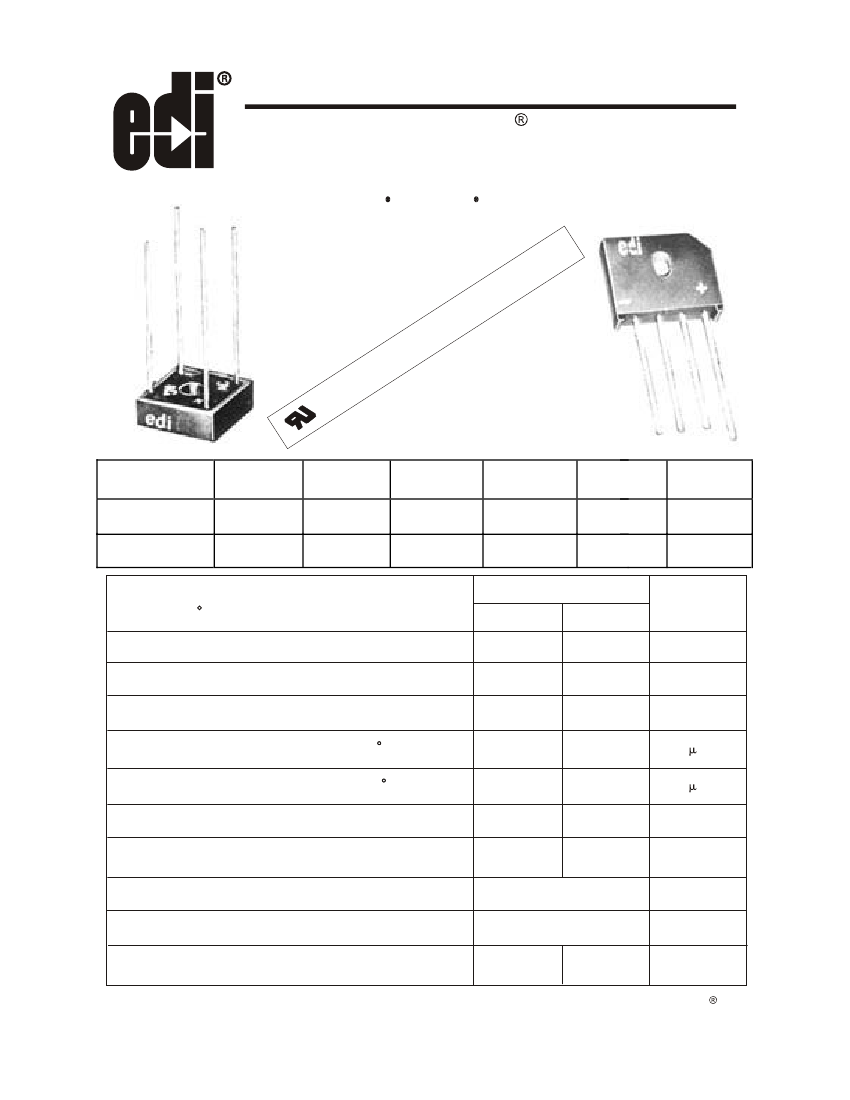

BRUS1 BRUS5
MINIBRIDGE
50 ns. ULTRA-FAST RECOVERY
4 to 6 AMPERES
SINGLE-PHASE, FULL-WAVE BRIDGES
HEAT SINK CHASSIS PC BOARD MOUNTING
nt
ne
o
mp
co
BRUS1
the .
3A PC MOUNTING
er , inc
d
un ries
4A HEAT SINK MOUNTING
ion to
nit ora
og ab
rec rs L
tes ite
ca rwr
i
nd e
k i Und
ar f
s m am o
i
BRUS5
Th ogr
5A PC BOARD MOUNTING
pr
6A HEAT SINK MOUNTING
PRV/LEG
BRUS1 SERIES
BRUS5 SERIES
50V
BRUS105
BRUS505
100V
BRUS110
BRUS510
200V
BRUS120
BRUS520
400V
BRUS140
BRUS540
500V
BRUS150
BRUS550
600V
BRUS160
BRUS560
ELECTRICAL CHARACTERISTICS PER LEG
(at T
A
=25 C U nle ss O the rwis e Sp eci fie d)
Average Output Current, lo @ 60 C Tc (Fig.1)
Average Output Current, lo @ 80 C T
L
(Fig.2)
BRUS1 Series = 2A
Max. Forward Voltage Drop, I
F BRUS5 Series = 4A
O
O
SERIES DESIGNATION
BRUS1
4
3
1.3
10
200
50
100
-55 to+150
-55 to+150
7.7 typ.
8.7 typ.
o
BRUS5
6
5
1.3
10
200
50
240
UNITS
Amps
Amps
Volts
Max.DC Reverse Current @ PRV and 25
C
, I
R
Max.DC Reverse Current @ PRV and 100
C
,I
R
Max.Reverse Recovery Time,T
rr
(Fig.3)
Max.Peak Surge Current, l
FSM
(8.3ms) (Fig.2)
Storage Temperature Range, T
STG
Ambient Operating Temperature Range,T
A
-
Thermal Resistance (Total Bridge), R0 j-c
A
A
Nanosec.
Amps
o
C
C
o
C/W
NOTE: A thin film of silicone thermal compound is recommended between the Minibridge
case and mounting surface for improved thermal conduction.
EDI reserves the right to change these specifications at any time without notice.

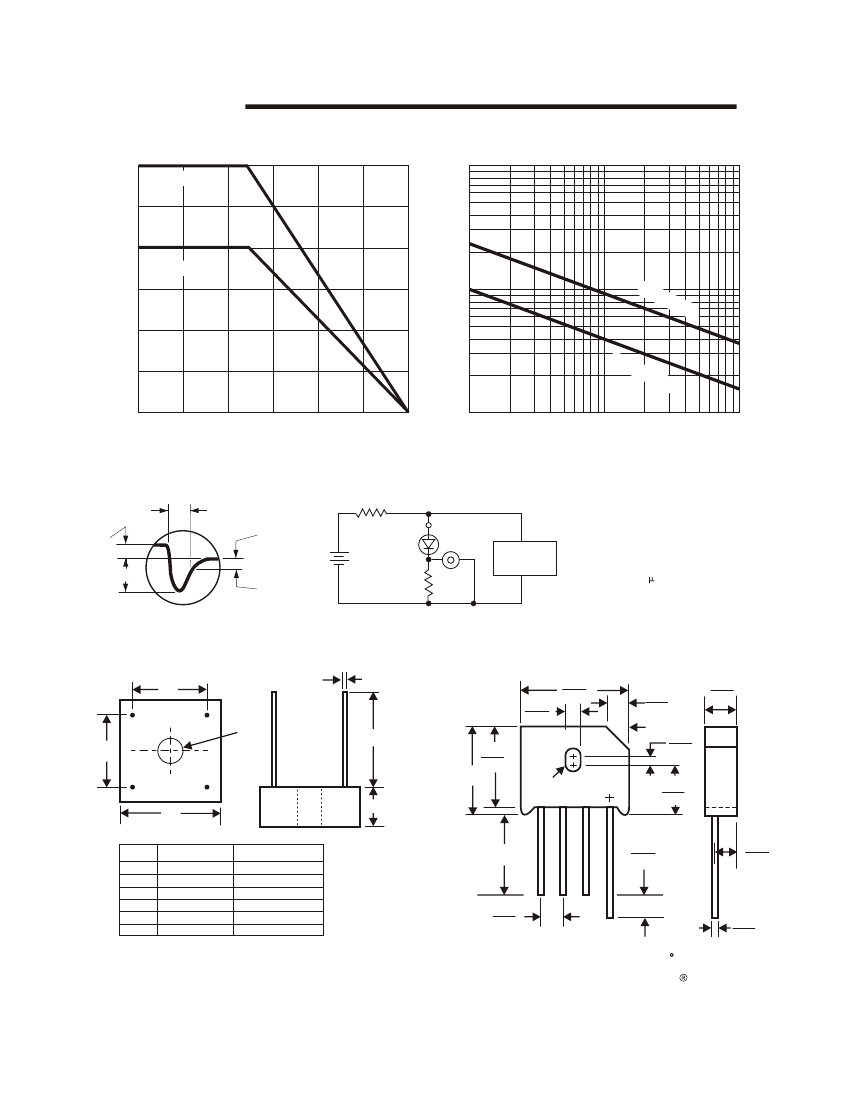

BRUS1 BRUS5
FIG.1
CURRENT DERATING
6
L
lO. AVERAGE FORWARD CURRENT
(AMP)
FIG.2
NON-REPETITIVE SURGE CURRENT
1000
BRUS5
MAX. PEAK SURGE CURRENT I
FSM
5
500
300
200
4
BRUS1
3
100
BRU
S5
2
50
30
20
1
BRU
S1
0
0
25
50
75
O
10
100
125
150
1
2
5
10
20
50
100
Tc =
TEMPERATURE
( C)
NUMBER OF CYCLES AT 60 CPS
T RR
FIG.3
REVERSE RECOVERY TEST METHOD
ZERO
REFERENCE
0.5A
R1
50 OHM
D.U.T.
PULSE
GENERATOR
R2
1 OHM
SCOPE
1.0A
0.25A
-
R1, R2 NON-INDUCTIVE RESISTORS
PULSE GENERATOR - HEWLETT
PACKARD 214A OR EQUIV.
IKC REP.RA
TE, 10 SEC. PULSE WIDTH
ADJUST PULSE AMPLITUDE FOR PEAK IR
BRUS MECHANICAL OUTLINE
Dielectric test voltage 2,500 V rms.,max. 50-60Hz
+
BRUS5 MECHANICAL OUTLINE
.935
.895
+
A
A
AC
B
D
.160
.140
.185
.165
45
.085
.065
.280
.260
E
.700
.660
.760Max.
.075R.Typ.
(2 Places)
AC
LTR
A
B
C
D
E
F
C
INCHES
.411-.441
.137-.167DIA
.590-.610
.038-.042
.750MIN
.300MAX
_
MILLIMETERS
10.44-11.20
3.48-4.24DIA
14.99-15.49
.97-1.07
19.05MIN
7.62MAX
F
.455
.405
1.0Min.
.260
.180
.205
.185
.220
.180
.052
.048
Maximum lead and terminal temperature for soldering, 3/8 inch from case, 5 seconds at 250
C.
A thin film of silicone thermal compound is recommended between the Minibridge
case and mounting surface for improved thermal conduction.
