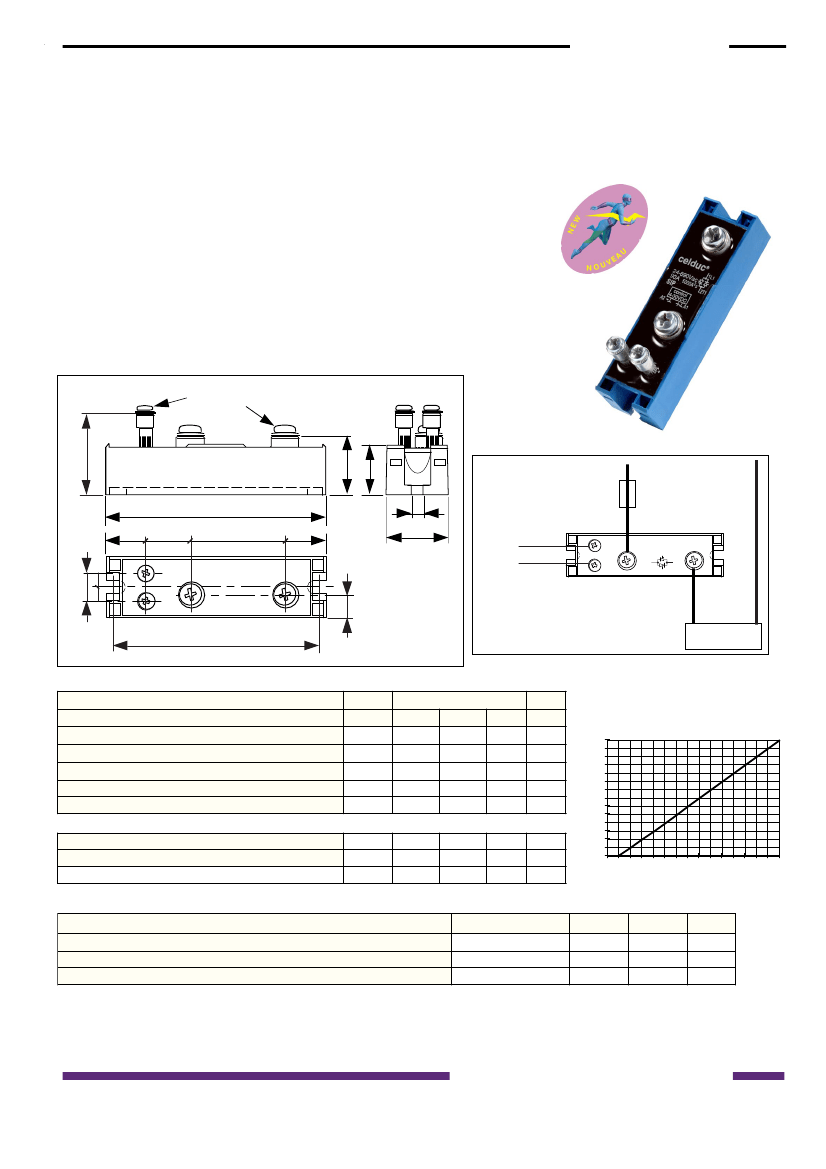

S/MON/SC867100/B/13/04/2006
22,5mm Relais statique de puissance
22,5mm Power Solid State Relay
• Relais synchrone adapté à la plupart des charges
• Sortie thyristors technologie TSM2 permettant une longue durée de
vie: 24 à 600Vac 75A.
• Solid state relay designed for most of loads
•
Back to back thyristors on output for a long lifetime expectancy:
24 to 600Vac 75A.
page 1 /3 F/GB
SIP867100
5-30VDC control
75A/600VAC output
M3
M4
Dimensions/Size
29,4
21,4
18
Application typique/
Typical application
Mains 24-600VAC
protection
réseau
line protection
80
(14)
16,5
34,3
15,2
4,5
22,4
A2control
A1
Entrée
control
5-30VDC
-
+
4-30VDC
2T1
1L1
-
10
=
=
+
70 à 75
* 1-2 peuvent être inversées/ 1 -2 can be changed
* le relais doit être monté sur dissipateur thermique /
SSR must be mounted on a heatsink
CHARGE/
LOAD
Caractéristiques de commande (à 20°C)
/ Control characteristics (at 20
°
C)
Paramètre /
Parameter
Tension de commande /
Control voltage
Courant de commande /
Control current (@ Uc )
Tension de relachement/Release
voltage
Résistance interne /
Input internal resistor
fig.1
Tension inverse /
Reverse voltage
Symbol
Uc
Ic
Uc off
Rc
Urv
Min
5
5
1
DC
Nom
Max
30
30
Unit
V
mA
V
Ω
V
VRMS
VRMS
V
7
fig. 1 :Caractéristique d'entrée /
Control characteristic
fig1 : Caractéristique d'entrée / Control characteristic
28
26
24
22
20
18
16
14
12
10
8
6
4
2
0
0
2
4
6
8
10 12 14 16 18 20 22 24 26 28 30
1000
30
Caractéristiques d'entrée-sortie (à 20°C)
/ Input-output characteristics (at 20
°
C)
Isolement entrée-sortie/Input-output
isolation @500m
Ui
4000
Isolement sortie-semelle/Output-case
isolation @500m
Ui
4000
Tension assignée isolement/rated impulse voltage
Uimp
4000
Caractéristiques générales /
General characteristics
Paramètre /
Parameter
Poids/Weight
Plage de température de stockage /
Storage temperature range
Plage de température de fonctionnement/Operating
temperature range
Ic (mA)
Uc (V)
Conditions
Symbol
Typ.
90
-40 / +100
-40 / +100
Unit
g
°C
°C
Proud to serve you
All technical caracteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
celduc
r
e
l
a
i
s
S/MON/SC867100/B/13/04/2006
page 2 / 3 F/GB

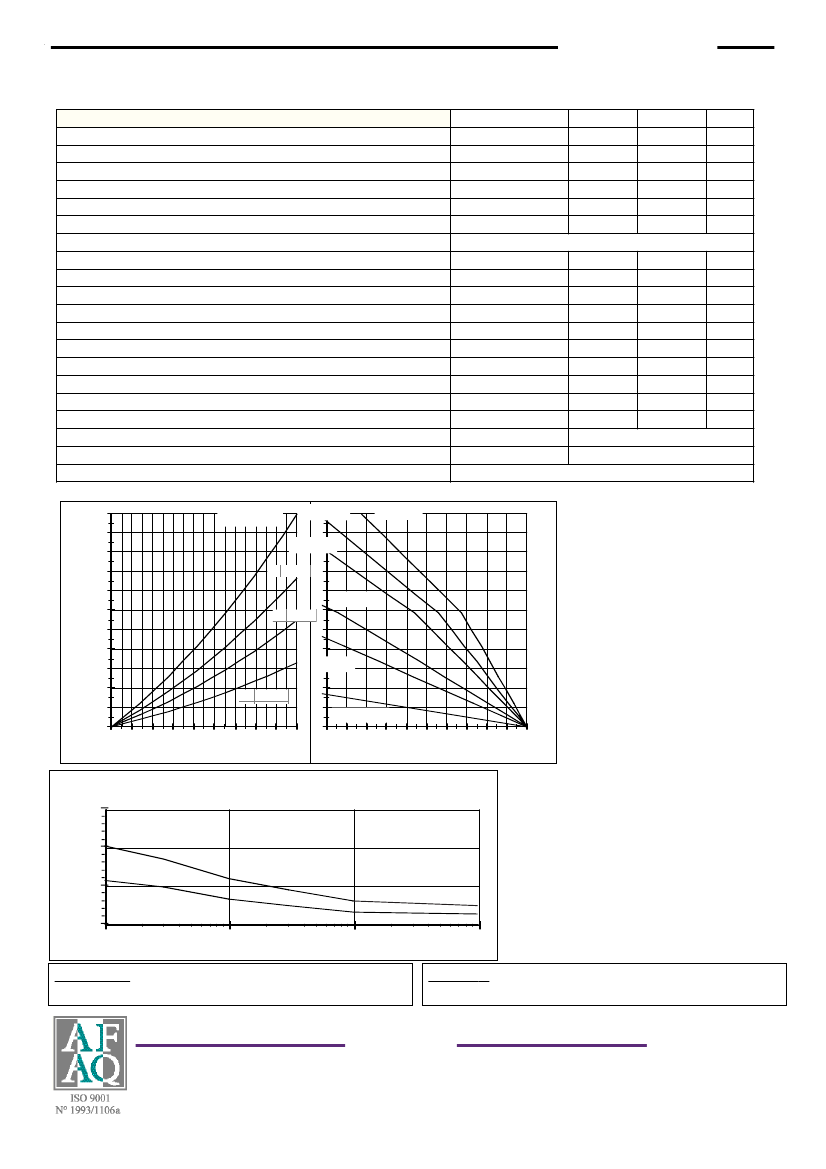

Caractéristiques de sortie(à 20°C)
/ Output characteristics (at 20
°
C)
Paramètre /
Parameter
Tension de charge /
Load voltage
Plage tension de fonctionnement /
Operating range
Tension crête /
Peak voltage
Niveau de synchonisation /
Synchronizing level
Tension d'amorçage /
Latching voltage
Courant nominal AC-51/ AC-51
nominal current
Courant nominal AC-55b/ AC-55b
nominal current
Courant de surcharge non répétitif /Non
repetitive overload current
Chute tension directe crête/
On state voltage drop
Courant de fuite état bloqué/
Off state leakage current
Courant de charge minimum /
Minimum load current
Temps de fermeture/
Turn on time
Temps d'ouverture/
Turn off time
Plage de fréquence /
Operating frequency range
dv/dt état bloqué /
Off state dv/dt
dI/dt maximum non répétitif/
Maximum di/dt non repetitive
I
2
t (<10ms)
EMC Test d'immunité conduite /
Conducted immunity level
EMC Test d'immunité conduite /
Conducted immunity level
Conformité /
Conformity
110
100
90
80
Symbol
Typ.
Unit
Ue
400
V rms
Uemin-max
24-600
V rms
Up
1200
V
Usync
12
V
Ie nom
Ua
8
V
( see Fig. 2 )
Ie AC-51
75
A rms
see surge current curve (fig 3) with no repetitive current
tp=10ms
(Fig. 3)
Itsm
1000
A
@ Ie nom
Vd
1,3
V
@Ue, 50Hz
Ilk
<1
mA
Ie min
5
mA
Uc nom DC ,f=50Hz
ton max
10
ms
Uc nom DC ,f=50Hz
toff max
10
ms
f
0,1-440
Hz
dv/dt
500
V/µs
di/dt
50
A/µs
2
(*)
It
5000
A
2
s
IEC 1000-4-4 (burst)
2kV criterion A
IEC 1000-4-5(schocks)
2kV crit.A with external VDR
EN60947-4-x
UL pending
110
100
Conditions
Full on-state
0,75K/W
0,55K/W
Fig. 2 Courbes thermiques /
Thermal characteristics
0,95K/W
70 % duty
1,6K/W
90
80
70
Total wasted power (W)
70
60
50
40
30
20
50 % duty
60
50
40
(*) :minimum
value :
typically : 7200A2s
2,2K/W
30 % duty
30
20
10
0
0
10
20 30 40 50 60 70
RMS load current (A)
80
90
0
without heatsink
10
0
10 20 30 40 50 60 70 80 90 100
Ambient temperature (°C)
Fig.3
Surcharge de courant : Itsm (Apeak) = f(t) pour modéle 75A(Itsm=1000A) /
Surge current : Itsm (Apeak) = f(t) for 75A models with Itsm =1000A
1500
Itsm (Apeak)
1 -Itsm non répétitif sans tension réappliquée est
donné pour la détermination des protections.
No repetitive Itsm is given without voltage
reapplied for the determination of the protection.
2 -Itsm répétitif est donné pour des surcharges de
courant (Tj initiale=70°C). La répétition de ces
surcharges de courant diminue la durée de vie du
Relais.
Repetitive Itsm is given for inrush current with
initial Tj = 70
°
C. The repetition of the surge cur-
rent decrease the lifetime SSR's .
1000
Surcharge de courant non répétitive sans tension réappliquée /
No repetive surge current without voltage reapplied.
Surcharge de courant répétitive avec tension réappliquée
Repetive surge current with voltage reapplied.
500
0
0,01
0,1
t (s)
1
10
Précautions : Les relais à semiconducteurs ne procurent pas
d'isolation galvanique entre le réseau et la charge.
Cautions
:
Semiconductor relays don't provide any galvanic
insulation between the load and the mains.
celduc
r
e
l
a
i
s
www.celduc.com
Rue Ampère B.P. 4
42290 SORBIERS - FRANCE
E-Mail : celduc-relais@celduc.com
Fax +33 (0) 4 77 53 85 51
Service Commercial France Tél. : +33 (0) 4 77 53 90 20
Sales Dept.For Europe Tel. : +33 (0) 4 77 53 90 21 Sales Dept. Asia : Tél. +33 (0) 4 77 53 90 19
S/MON/SC867100/B/13/04/2006
page 3 / 3 F/GB

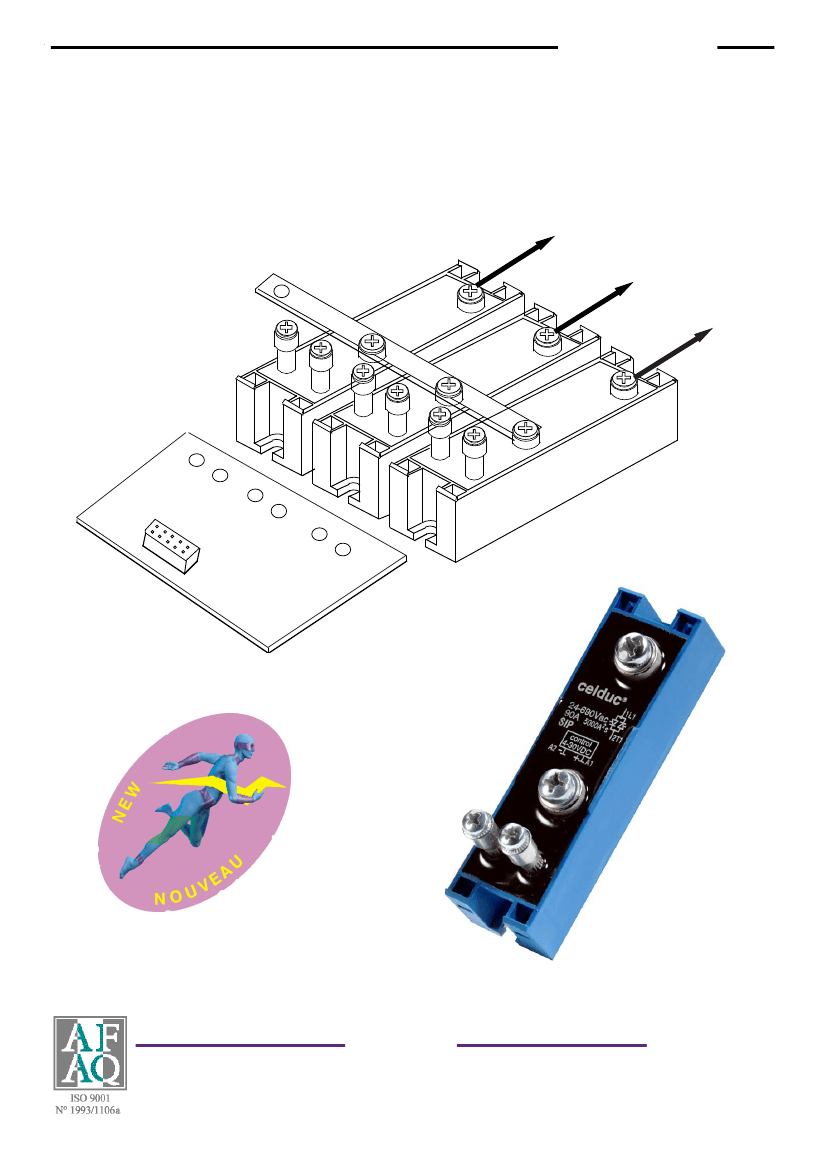

Exemple d'application en 3 x 22,5mm .
Typical application with 3x22,5mm
Load 1
Phase
Load 2
Load
PCB monted on
control terminals
22,5mm only
celduc
r
e
l
a
i
s
www.celduc.com
Rue Ampère B.P. 4
42290 SORBIERS - FRANCE
E-Mail : celduc-relais@celduc.com
Fax +33 (0) 4 77 53 85 51
Service Commercial France Tél. : +33 (0) 4 77 53 90 20
Sales Dept.For Europe Tel. : +33 (0) 4 77 53 90 21 Sales Dept. Asia : Tél. +33 (0) 4 77 53 90 19
