Dieses Bauteil wird für ein Design-in bei Neuprojekten nicht mehr empfohlen. Sprechen Sie uns an, wir beraten Sie gerne zu Alternativen.
This component is no longer recommended for design-in of new projects. Please contact us, we will be pleased to provide alternatives.
Ce composant n’est plus recommandé pour de nouvelles implantations. Nous restons à votre disposition pour vous proposer des solutions alternatives. 02/2013

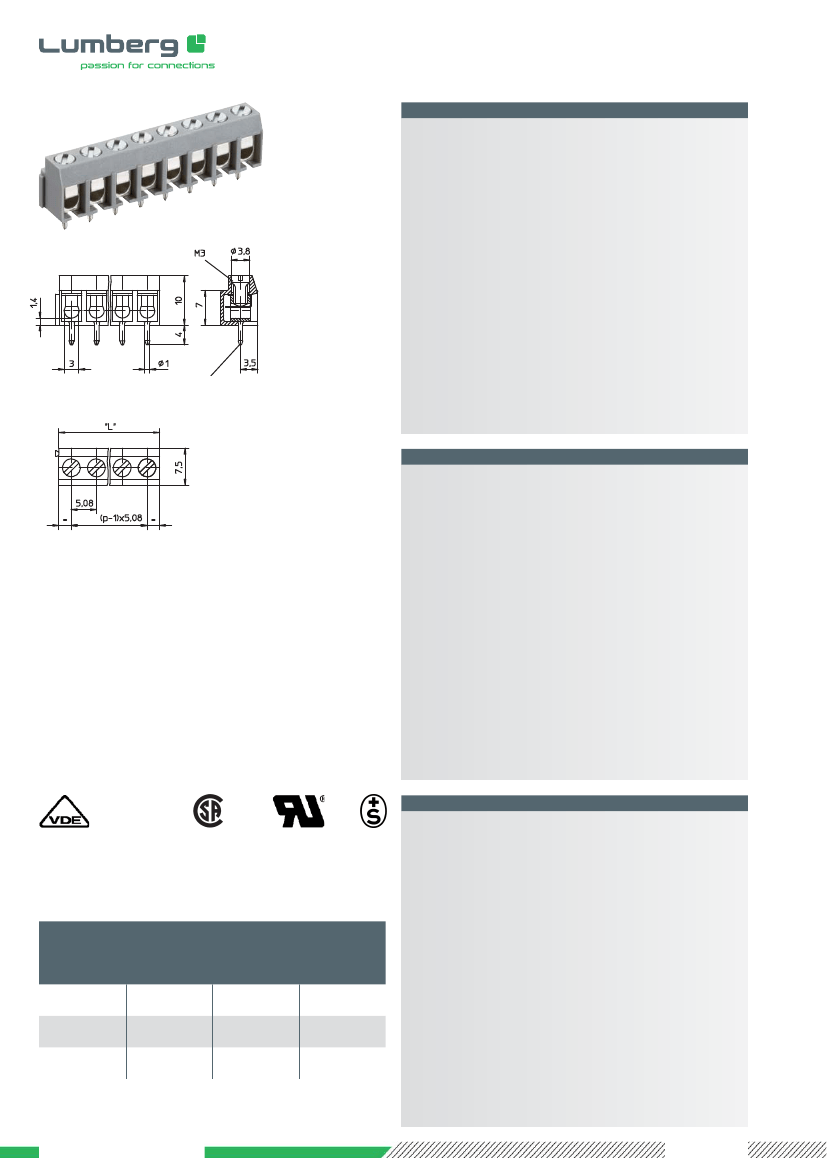

KRMZ
Schraubanschlussklemme, Klemmkörper mit Drahtschutz,
stehend, teilungsgerecht anreihbar
1. Temperaturbereich
-25 °C/+100 °C
2. Werkstoffe
Kontaktträger
PA, V2 nach UL 94
Klemmkörper
CuZn, unternickelt und verzinnt
Drahtschutz
CuSn, vernickelt
Schraube
Stahl, verzinkt und chromatiert
3. Mechanische Daten
Schraube
M3
0,4 Nm
Prüfdrehmoment
1
Anschließbare Leiter Schraubanschluss
max. Querschnitt
2,5 mm
2
Leitungsaufbau und andere freigegebene Leiter auf Anfrage
4. Elektrische Daten
Bemessungsstrom
15 A
Bemessungsspannung
2
250 V AC, ohne Leiterplatte
Prüfspannung
2,5 kV eff./60 s
Kriechstrecke
≥
3,0 mm
Luftstrecke
≥
3,0 mm
Kriechstromfestigkeit
CTI 600
1
nach UL und CSA
2
nach DIN EN 60664/IEC 60664
*b
*a
KRMZ
Screw terminal block, clamp with wire protector, upright,
consecutive placement without loss of pitch
1. Temperature range
-25 °C/+100 °C
2. Materials
Insulating body
PA, V2 according to UL 94
Clamp
CuZn, pre-nickeled and tinned
Wire protector
CuSn, nickeled
Screw
steel, zincked and chromated
3. Mechanical data
Screw
M3
Test tightening torque/screw
1
0.4 Nm
Connectable conductors screw terminal
max. section
2.5 mm
2
Cable construction and further approved cables on request
4. Electrical data
Rated current
15 A
250 V AC, without printed circuit board
Rated voltage
2
Test voltage
2.5 kV eff./60 s
Creepage distance
≥
3.0 mm
Clearance
≥
3.0 mm
Tracking resistance
CTI 600
1
according to UL and CSA
2
according to DIN EN 60664/IEC 60664
*a Bohrung der Leiterplatte Ø 1,3 mm
bore hole of printed circuit board Ø 1.3 mm
perçage de la carte imprimée Ø 1,3 mm
*b teilungsgerechte Schwalbenschwanzverbindung
dovetail joint without loss of pitch
emboîtement par queue d’hirondelle sans perte de pas
®
®
KRMZ
Bornier de raccordement à vis, cage avec protège-fil, droite,
emboîtable sans perte de pas
1. Température d’utilisation
-25 °C/+100 °C
2. Matériaux
Corps isolant
PA, V2 suivant UL 94
Cage
CuZn, sous-nickelé et étamé
Protège-fil
CuSn, nickelé
Vis
acier, zingué et chromaté
3. Caractéristiques mécaniques
Vis
M3
max. 0,4 Nm
Couple de serrage de test
1
Conducteurs raccordables à la borne
Section max.
2,5 mm
2
Composition du câble et autres câbles approuvés sur demande
4. Caractéristiques électriques
Courant assigné
15 A
Tension assignée
2
250 V AC, sans carte imprimée
Tension de claquage
2,5 kV eff./60 s
Distance d’isolement
≥
3,0 mm
Ligne de fuite
≥
3,0 mm
Tenue de claquage
CTI 600
1
suivant UL et CSA
2
suivant DIN EN 60664/CEI 60664
-Reg.-Nr. B947
Bestellbezeichnung
Designation
Désignation
Polzahl
Poles
Pôles
VE
PU
UE
Abmessungen
Dimensions
Dimensions
L (mm)
KRMZ 02
KRMZ 03
KRMZ 08
2
3
8
200
200
200
10,16
15,24
40,64
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
www.lumberg.com
11/2012
