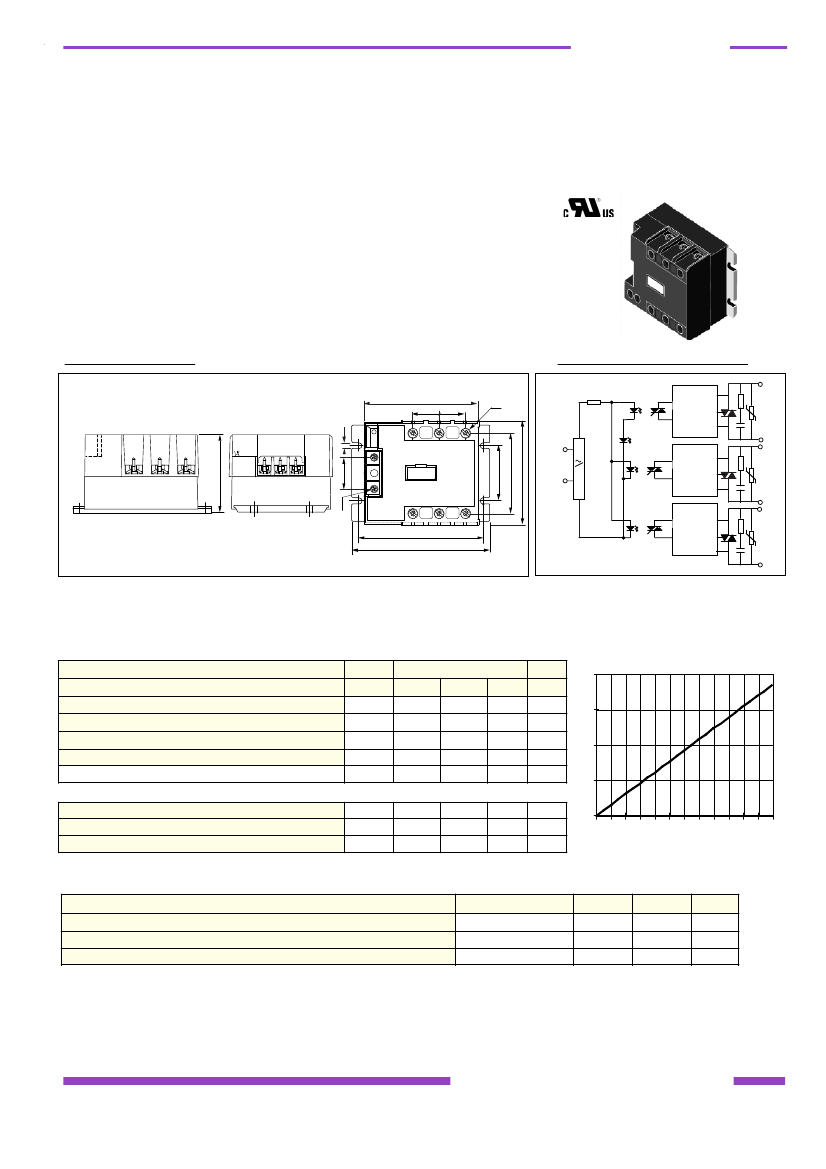

S/TRI/SVT867994/D/13/05/2002
page 1 / 3 F/GB
Relais Statique Triphasé
Three Phase Solid State Relays
• Sortie AC Synchrone. / Pilotage de tout type de charge .
• Commande 90-240VAC/DC - LED
• IP20 - protection par réseau RC et VDR -
• Technologie thyristors
•
Zero cross AC output . / Designed for all type of load.
•
90-240VAC/DC control voltage - LED
•
IP20 - RC and VDR protection
•
Thyristors technology
Dimensions /
Dimensions:
82,7
19
4,4
19
SVT867994
24 to 520 VAC - 75 ARMS*
Circuit équivalent/Equivalent
circuit
:
L1/R
M4
Adaptateur
/
Adapter
LED
U
L2/S
A1
56,5
58,4
23
40
76
=
A2
Adaptateur
/
Adapter
M3,5
V
L3/T
91
100
Adaptateur
/
Adapter
W
Caractéristiques de commande (à 20°C)
/ Control characteristics (at 20
°
C)
Paramètre /
Parameter
Tension de commande /
Control voltage
Courant de commande /
Control current (@ Uc )
Tension de relachement/Release
voltage
Résistance interne /
Input internal resistor
fig.1
Symbol
Uc
Ic
Uc off
Rc
Min
90
3
AC
Nom
12
fig. 1 :Caractéristique d'entrée /
Control characteristic
fig1 : Caractéristique d'entrée / Control characteristic
Ic (mA)
Max
240
11
15
21kΩ
Unit
V
mA
V
KΩ
9
6
3
Caractéristiques d'entrée-sortie (à 20°C)
/ Input-output characteristics (at 20
°
C)
Isolement entrée-sortie/Input-output
isolation @500m
Ui
4000
Isolement sortie-semelle/Output-case
isolation @500m
Ui
3300
Tension assignée isolement/Rated impulse voltage
Uimp
4000
Caractéristiques générales /
General characteristics
Paramètre /
Parameter
Poids/Weight
Plage de température de stockage /
Storage temperature range
Plage de température de fonctionnement/Operating
temperature range
VRMS
VRMS
V
0
0
20 40
60
8 0 100 120 140 160 180 200 220 240
Uc (V)
Conditions
Symbol
Typ.
410
-40 / +100
-40 / +100
Unit
g
°C
°C
Proud to serve you
All technical caracteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
celduc
r
e
l
a
i
s
S/TRI/SVT867994/D/13/05/2002
page 2 / 3 F/GB
Caractéristiques de sortie(à 20°C)
/ Output characteristics (at 20
°
C)
Paramètre /
Parameter
Tension de charge /
Load voltage
Plage tension de fonctionnement /
Operating range
Tension crête /
Peak voltage
Niveau de synchonisation /
Synchronizing level
Tension d'amorçage /
Latching voltage
Courant nominal AC-51/ AC-51
nominal current
Courant nominal AC-53/ AC-53
nominal current
Courant de surcharge non répétitif /Non
repetitive overload current
Chute tension directe crête/
On state voltage drop
Courant de fuite état bloqué/
Off state leakage current
Courant de charge minimum /
Minimum load current
Temps de fermeture/
Turn on time
Temps d'ouverture/
Turn off time
Plage de fréquence /
Operating frequency range
dv/dt état bloqué /
Off state dv/dt
dI/dt maximum non répétitif/
Maximum di/dt non repetitive
I
2
t (<10ms)
EMC Test d'immunité conduite /
Conducted immunity level
EMC Test d'immunité conduite /
Conducted immunity level
Conformité /
Conformity
fig 2 : Caractéristiques thermiques /
thermal curves
:
300
280
260
240
Total wasted power (W)
220
200
180
160
140
120
100
80
60
40
20
0
0
10
20 30 40 50 60
RMS load current (A)
70
80
0
0,95K/W
0,55K/W
Conditions
( 480Vrms + 10% )
Ie nom
( see Fig. 2 )
( see Fig. 2 )
tp=10ms
(Fig. 3)
@ Ie nom
@Ue, 50Hz
Uc nom AC ,f=50Hz
Uc nom AC ,f=50Hz
Symbol
Ue
Uemax
Up
Usync
Ua
Ie AC-51
Ie AC-53
Itsm
Vd
Ilk
Ie min
ton max
toff max
f
dv/dt
di/dt
I
2
t
IEC 1000-4-4 (burst)
IEC 1000-4-5(schocks)
EN60947-4-x
Typ.
400
530
1200
12
10
75(*)
16
1000
1,35
<5
5
30
30
10-440
500
50
5000
4KV crit A
4KV crit A
Unit
V rms
V rms
V
V
V
A rms
A rms
A
V
mA
mA
ms
ms
Hz
V/µs
A/µs
A
2
s
*
Limited @ 50A by the connections
Limité à 50A par les connexions
Pour un fonctionnement permanent :
For a permanent current.
Courbes Puissance dissipée (Pd) = f(I)
Power dissipation ( Pd) = f(I)
Choix dissipateur thermique en fonction de la
puissance dissipée et de la température ambiante
maxi./Heatsink
choice depending on Pd and ambient
temperature.
0,3K/W
1,2K/W
without heatsink
0
10 20 30 40 50 60 70 80 90 100
Ambient temperature (°C)
Fig.3
Surcharge de courant : Itsm (Apeak) = f(t) pour modéle 75A(Itsm=1000A)
Surge current : Itsm (Apeak) = f(t) for 75A models with Itsm =1000A
1500
Itsm (Apeak)
1 -Itsm non répétitif sans tension réappliquée est
donné pour la détermination des protections.
No repetitive Itsm is given without voltage
reapplied for the determination of the protection.
2 -Itsm répétitif est donné pour des surcharges de
courant (Tj initiale=70°C). La répétition de ces
surcharges de courant diminue la durée de vie du
Relais.
Repetitive Itsm is given for inrush current with
initial Tj = 70
°
C. The repetition of the surge cur-
rent decrease the lifetime SSR's .
1000
Surcharge de courant non répétitive sans tension réappliquée /
No repetive surge current without voltage reapplied.
Surcharge de courant répétitive avec tension réappliquée
Repetive surge current with voltage reapplied.
500
0
0,01
0,1
t (s)
1
10
Précautions :
* Les relais à semiconducteurs ne procurent pas d'isolation
galvanique entre le réseau et la charge.
Cautions
:
* Semiconductor relays don't provide any galvanic insu-
lation between the load and the mains.
Proud to serve you
All technical caracteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
celduc
r
e
l
a
i
s

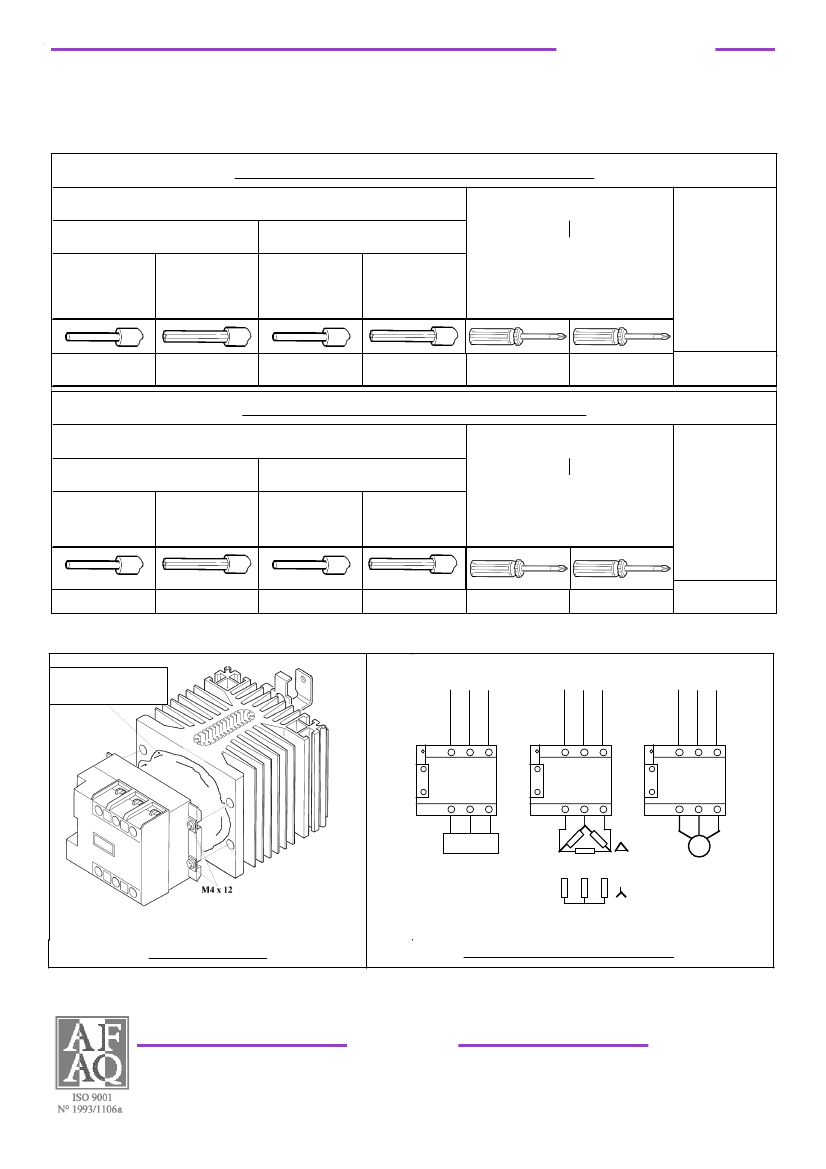

S/TRI/SVT867994/D/13/05/2002
page 3 / 3 F/GB
SVT
1
Cablage commande / Wiring of the control circuit:
nombre de fils/ NUMBER OF WIRES
2
SCREWDRIVER TYPE
tournevis
tournevis
MINIMUM
TORQUE
couple serrage
SOLID
FINE STRANDED
SOLID
FINE STRANDED
(No ferrule)
(With ferrule)
(No ferrule)
(With ferrule)
rigide sans embout multibrins avec rigide sans embout multibrins avec
embouts
embouts
N.m
0,75 ... 2,5 mm
2
0,75 ... 2,5 mm
2
0,75 ... 2,5 mm
2
0,75 ... 2,5 mm
2
0,8 x 5,5 mm
POZIDRIV 2
1,2
SVT
1
Cablage puissance / Wiring of the power circuit:
NUMBER OF WIRES
2
SCREWDRIVER TYPE
tournevis
tournevis
MINIMUM
TORQUE
couple serrage
SOLID
FINE STRANDED
SOLID
FINE STRANDED
(No ferrule)
(With ferrule)
(No ferrule)
(With ferrule)
rigide sans embout multibrins avec rigide sans embout multibrins avec
embouts
embouts
N.m
1,5 ... 10 mm
2
1,5 ... 6 mm
2
1,5 ... 10 mm
2
1,5 ... 6 mm
2
0,8 x 5,5 mm
POZIDRIV 2
1,8
Graisse thermique/
thermal grease
R
S
T
R
S
T
R
S
T
Resistive or
inductive load
M
Montage/ Mounting
Application typique /Typical
application:
celduc
r
e
l
a
i
s
www.celduc.com
Rue Ampère B.P. 4
42290 SORBIERS - FRANCE
E-Mail : celduc-relais@celduc.com
Fax +33 (0) 4 77 53 85 51
Service Commercial France Tél. : +33 (0) 4 77 53 90 20
Sales Dept.For Europe Tel. : +33 (0) 4 77 53 90 21 Sales Dept. Asia : Tél. +33 (0) 4 77 53 90 19
