SavantIC Semiconductor
Product Specification
Silicon NPN Power Transistors
2SC2690 2SC2690A
DESCRIPTION
·With TO-126 package
·Complement to type 2SA1220/1220A
APPLICATIONS
·For use in audio and radio frequency
power amplifiers
PINNING
PIN
1
2
3
DESCRIPTION
Emitter
Collector;connected to
mounting base
Base
Absolute maximum ratings(Ta=25
)
SYMBOL
V
CBO
PARAMETER
2SC2690
Collector-base voltage
2SC2690A
2SC2690
V
CEO
V
EBO
I
C
I
CM
I
B
P
D
T
j
T
stg
Collector-emitter voltage
2SC2690A
Emitter-base voltage
Collector current
Collector current-Peak
Base current
T
a
=25
Total power dissipation
T
C
=25
Junction temperature
Storage temperature
20
150
-55 +150
Open collector
Open base
160
5
1.2
2.5
0.3
1.2
W
Open emitter
160
120
V
V
V
A
A
A
CONDITIONS
VALUE
120
V
UNIT
SavantIC Semiconductor
Product Specification
Silicon NPN Power Transistors
CHARACTERISTICS
Tj=25
unless otherwise specified
PARAMETER
Collector-emitter saturation voltage
Base-emitter saturation voltage
Collector cut-off current
Emitter cut-off current
DC current gain
DC current gain
Output capacitance
Transition frequency
CONDITIONS
I
C
=1A; I
B
=0.2A
I
C
=1A ;I
B
=0.2A
V
CB
=120V; I
E
=0
V
EB
=3V; I
C
=0
I
C
=5mA ; V
CE
=5V
I
C
=0.3A ; V
CE
=5V
I
E
=0 ; V
CB
=10V f=1MHz
I
C
=0.2A ; V
CE
=5V
SYMBOL
V
CEsat
V
BEsat
I
CBO
I
EBO
h
FE-1
h
FE-2
C
ob
f
T
2SC2690 2SC2690A
MIN
TYP.
MAX
0.7
1.3
1
1
UNIT
V
V
µA
µA
35
60
19
155
320
pF
MHz
h
FE-2
Classifications
R
60-120
Q
100-200
P
160-320
2
SavantIC Semiconductor
Product Specification
Silicon NPN Power Transistors

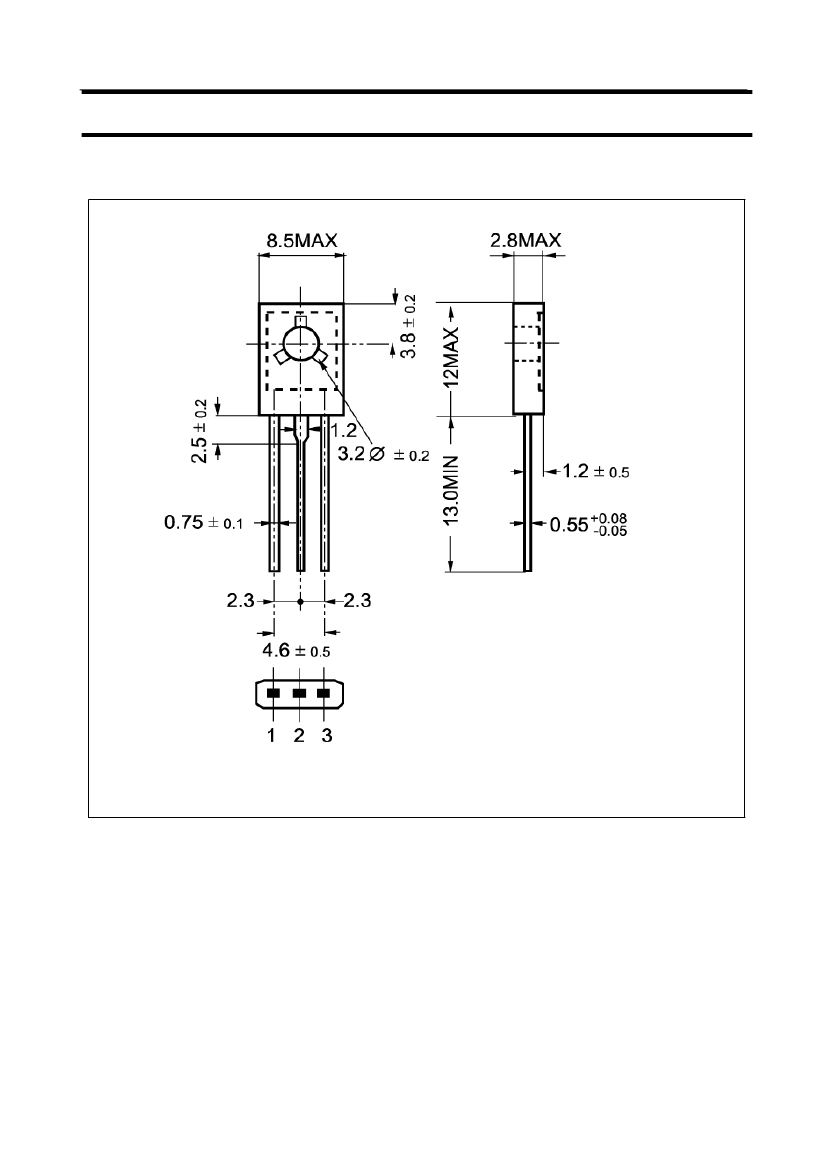

PACKAGE OUTLINE
2SC2690 2SC2690A
Fig.2 Outline dimensions
3
SavantIC Semiconductor
Product Specification
Silicon NPN Power Transistors

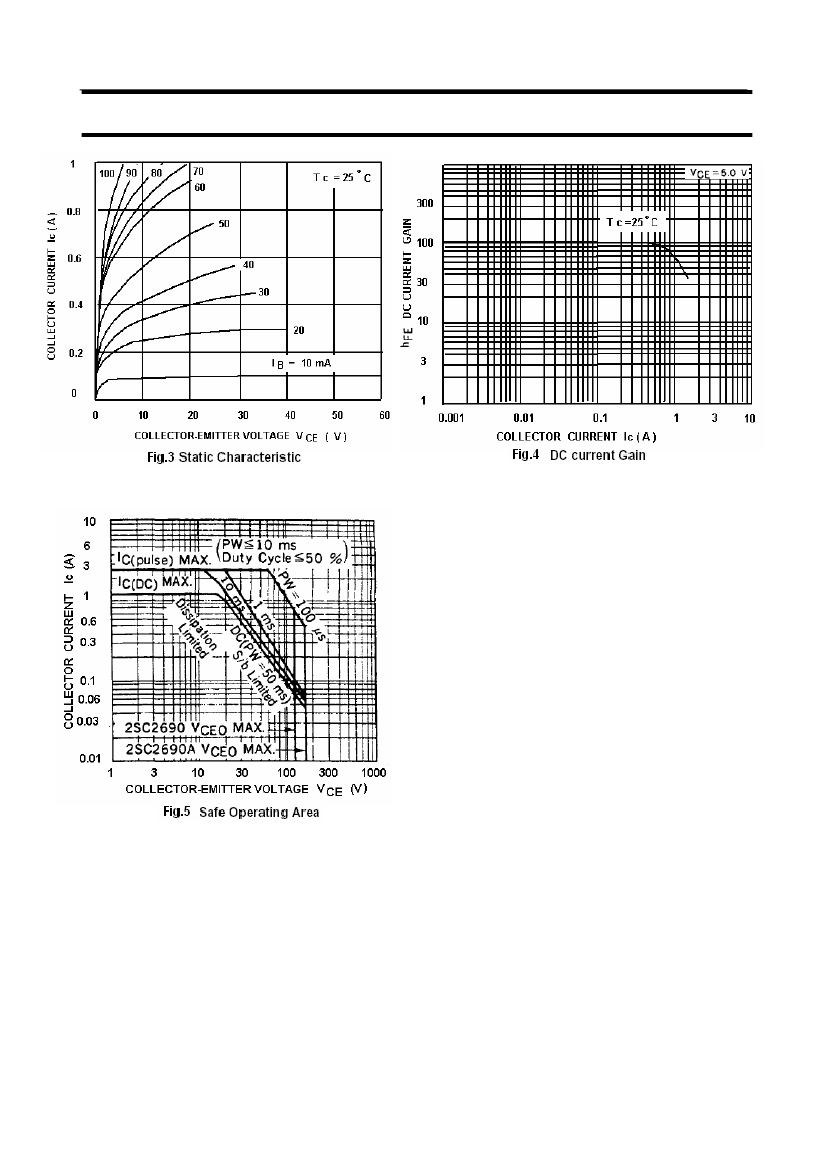

2SC2690 2SC2690A
4
