SavantIC Semiconductor
Product Specification
Silicon NPN Power Transistors
2SC3822
DESCRIPTION
·With TO-220Fa package
·High voltage ,high speed
APPLICATIONS
·For power switching ,power amplifier, power
driver and electronic supply applications
PINNING
PIN
1
2
3
Base
Collector
Emitter
DESCRIPTION
Absolute maximum ratings (Ta=25
)
SYMBOL
V
CBO
V
CEO
V
EBO
I
C
P
C
T
j
T
stg
PARAMETER
Collector-base voltage
Collector-emitter voltage
Emitter-base voltage
Collector current
Collector dissipation
Junction temperature
Storage temperature
T
C
=25
Open emitter
Open base
Open collector
CONDITIONS
VALUE
450
400
6
5
30
150
-55~150
UNIT
V
V
V
A
W
SavantIC Semiconductor
Product Specification
Silicon Power Transistors
CHARACTERISTICS
Tj=25
unless otherwise specified
PARAMETER
Collector-emitter breakdown voltage
Collector-emitter saturation voltage
Base-emitter saturation voltage
Collector cut-off current
Emitter cut-off current
DC current gain
Transition frequency
Collector output capacitance
CONDITIONS
I
C
=10mA ;I
B
=0
I
C
=2A; I
B
=0.4A
I
C
=2A ;I
B
=0.4A
V
CB
=450V; I
E
=0
V
EB
=6V; I
C
=0
I
C
=2A ; V
CE
=5V
I
C
=0.1A ; V
CE
=10V
f=1MHz;V
CB
=10V
10
MIN
400
2SC3822
SYMBOL
V
(BR)CEO
V
CEsat
V
BEsat
I
CBO
I
EBO
h
FE
f
T
C
OB
TYP.
MAX
UNIT
V
0.8
1.2
1.0
1.0
30
100
25
V
V
mA
mA
MHz
pF
2
SavantIC Semiconductor
Product Specification
Silicon Power Transistors

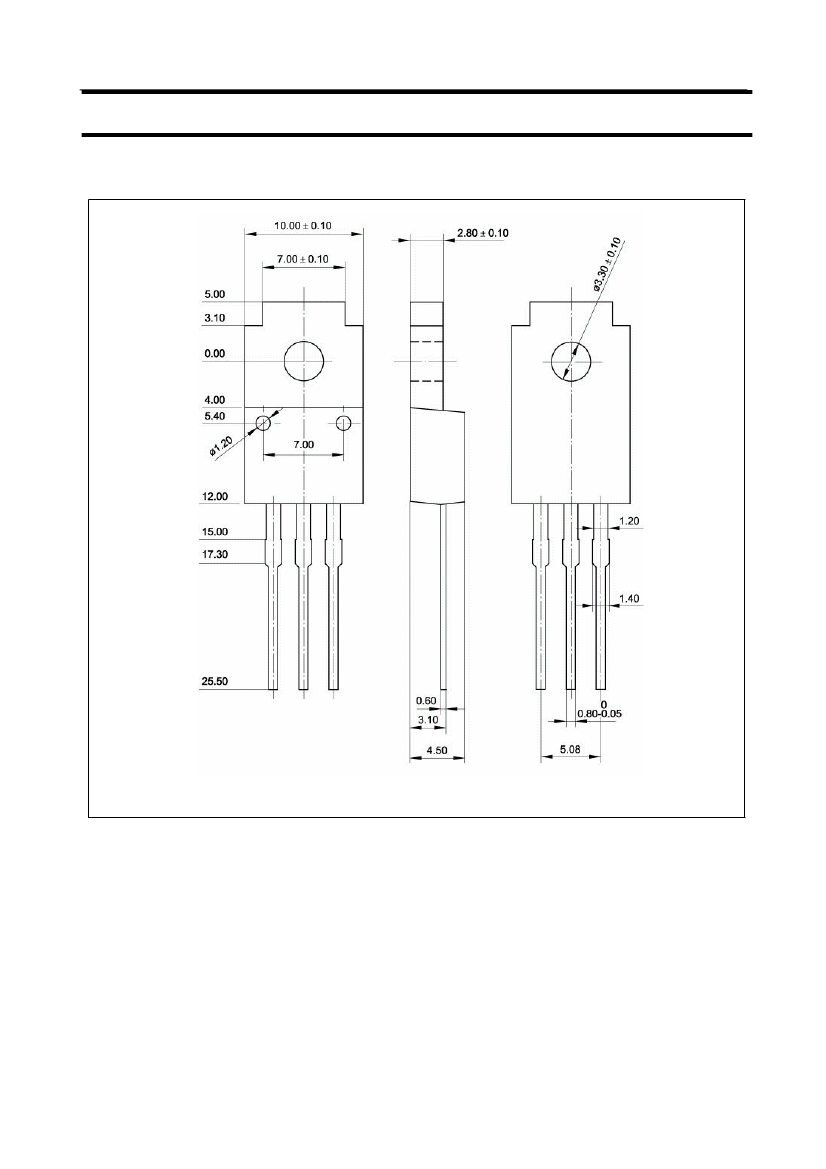

PACKAGE OUTLINE
2SC3822
Fig.2 Outline dimensions (unindicated tolerance: ±0.15 mm)
