DISPLAYTRONIC
XIAMEN ZETTLER ELECTRONICS CO., LTD.
SPECIFICATIONS FOR
LIQUID CRYSTAL DISPLAY
AGM1232T SERIES GRAPHIC MODULE VER1.2
CUSTOMER APPROVAL
※
PART NO. :
APPROVAL
CUSTOMER
COMMENTS
COMPANY
CHOP
DISPLAYTRONIC ENGINEERING APPROVAL
DESIGN BY
CHECKED BY
APPROVED BY
AGM1232T SERIES GRAPHIC MODULE VER1.2
REVISION RECORD
REVISION
VER1.1
REVISION DATE
15/6-2006
PAGE
CONTENTS
MODIFY THE COVER,ADD CONTENT AND REVISION
RECORD.
8
MAKE MODIFICATION TO MIN OF 9.0 TIMING
CHARACTERISTICS
VER1.2
31/8-06
DISPLAYTRONIC
XIAMEN ZETTLER ELECTRONICS CO., LTD.
1
AGM1232T SERIES GRAPHIC MODULE VER1.2
※
CONTENTS
1.0 MECHANICAL DIAGRAM
2.0 MECHANICAL SPECS
3.0 ABSOLUTE MAXIMUM RATINGS
4.0 ELECTRICAL CHARACTERISTICS
5.0 OPTICAL CHARACTERISTICS
6.0 BLOCK DIAGRAM
7.0 PIN ASSIGNMENT
8.0 POWER SUPPLY
9.0 TIMING CHARACTERISTICS
10.0 RELIABILITY TEST
10.0 RELATION BETWEEN DISPLAY PATTERN AND DRIVERS
12.0 DISPLAY CONTROL INSTRUCTION
13.0 PRECAUTION FOR USING LCM
1.0

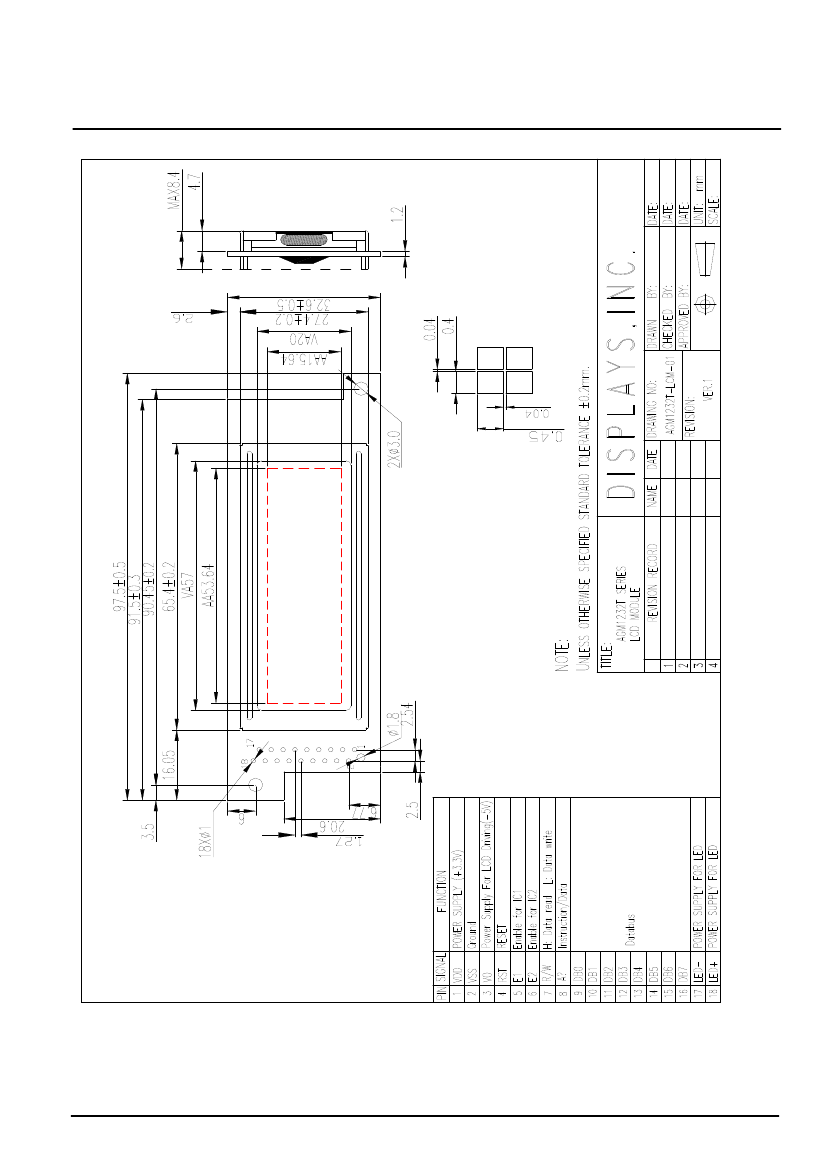

MECHANICAL DIAGRAM
XIAMEN ZETTLER ELECTRONICS CO., LTD.
2
DISPLAYTRONIC
AGM1232T SERIES GRAPHIC MODULE VER1.2
2.0
MECHANICAL SPECS
122x32 Dots
DISPLAYTRONIC
XIAMEN ZETTLER ELECTRONICS CO., LTD.
3
AGM1232T SERIES GRAPHIC MODULE VER1.2
Item
1. Overall Module Size
2. View Size
3. Active Area
4. View Angle Options
5. Dot Size
6. Dot Pitch
7. Duty
8. Controller IC
9. LC Fluid Options
10. Polarizer Options
11. Backlight Options
12. Temperature Range Options
57.0mm(W) x 20.0mm(H)
53.64mm(W) x 15.64mm(H)
6: O’ Clock, 12: O’ Clock
0.40mm(W) x 0.45mm(H)
0.44mm(W) x 0.49mm(H)
1/32
PT6520 OR COMPATIBLE
STN, FSTN
Reflective, Transflective, Transmissive
LED
Standard (0ºC ~ 50ºC), Wide (-20ºC ~ 70ºC)
Description
97.5mm(W) x 32.6mm(H) x max 8.4mm(D)
3.0 ABSOLUTE MAXIMUM RATINGS
Item
Operating temperature (Standard)
Storage temperature (Standard)
Operating temperature (Wide temperature)
Storage temperature (Wide temperature)
Input voltage
Supply voltage for logic
Supply voltage for LCD drive
Symbol
Top
Tst
Top
Tst
Vin
Vdd- Vss
Vdd- Vo
Min
0
-10
-20
-30
Vss
-0.3
5.0
-
-
Typ
-
-
-
-
Max
50
60
70
80
Vdd
7.0
13.0
Unit
ºC
ºC
ºC
ºC
V
V
V
4.0 ELECTRICAL CHARACTERISTICS
Item
Input voltage (high)
Input voltage (low)
Symbol
Vih
Vil
Condition
H level
L level
-20ºC
Recommended LC Driving
Voltage
Power Supply Current
LED Power Supply Voltage
Vdd - Vo
25ºC
70
Idd
Vfled=(VLED+)
-(VLED-)
Vdd=3.3V
Min
0.8VDD
0
-
-
4.0
-
-
-
2.05
6.5
Typ
-
-
Max
Vdd
0.2VDD
9.5
-
-
10
2.3
mA
V
V
Unit
V
V
DISPLAYTRONIC
XIAMEN ZETTLER ELECTRONICS CO., LTD.
4
