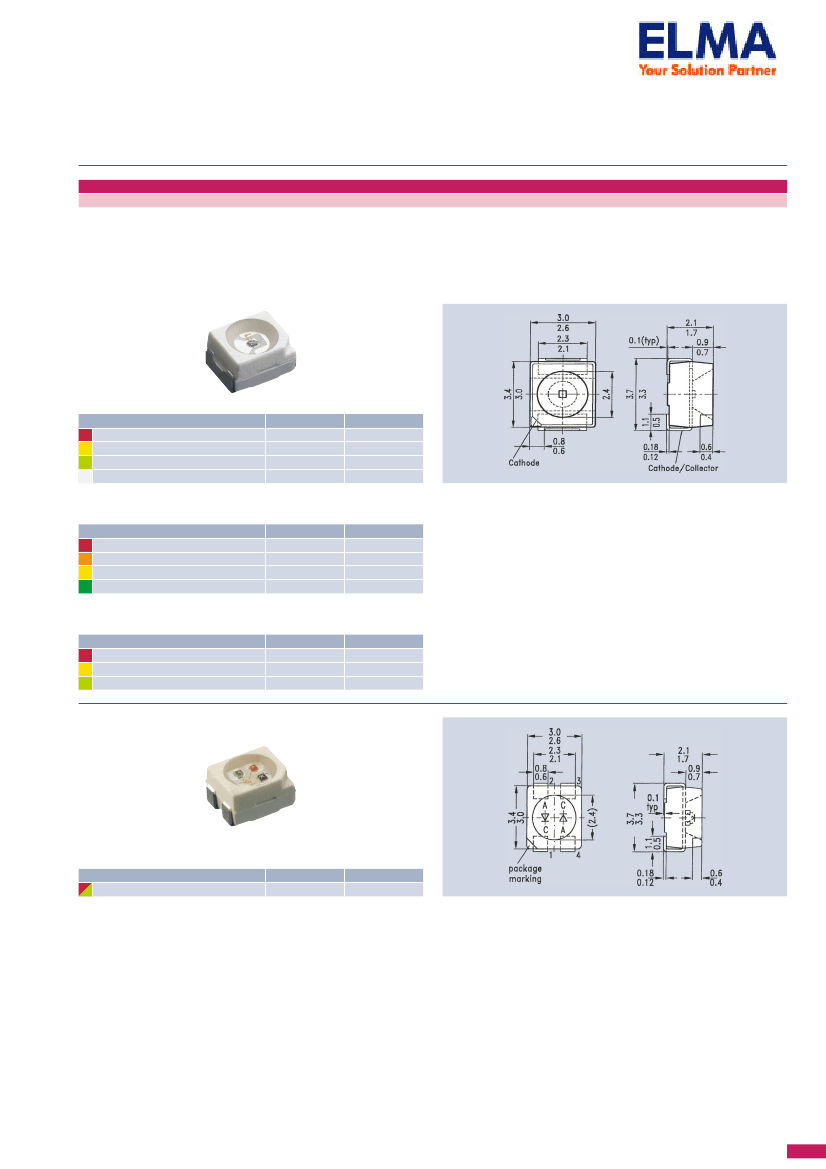

SMD TOPLED’s
Technische Daten
Technische Daten LED’s: siehe Seite 35
Allgemeine Hinweise für SMD-LED’s
Die von uns eingesetzten SMD-LED-Varianten sind qualitativ hochwertige Produkte
aus dem Hause Osram, die sich bereits in der Industrieelektronik und in der Automobil-
industrie bewährt haben. Über unseren Katalog hinausgehende Daten können Sie
unter der Internet-Adresse www.infineon.com abrufen.
SMD TOPLEDs
Technical Data
Technical Data LEDs: see page 35
General remarks for SMD LEDs
All used SMD LEDs by Mentor are high-quality products of Osram, with
experenced design in industrial electronics and automotive industry. More data
than shown in our catalog you can find under www.osram-os.com.
TOPLED
Emissionsfarbe · Emission color
super-rot · super-red
gelb · yellow
grün · grün
weiß · white
LED Type
L1
L2
L3
L12
Art.-Nr.
LS T670
LY T670
LG T670
LW T673
Mindestmenge ein Gurt = 2.000 Stück
Minimum quantity one reel = 2.000 pieces
LED Type
L8
L9
L10
L11
Art.-Nr.
LS T676
LO T676
LY T676
LT T673
Hyper TOPLED
Emissionsfarbe · Emission color
super-rot · super-red
orange · orange
gelb · yellow
„licht“ grün · true green
Low Current TOPLED
Emissionsfarbe · Emission color
super-rot · super-red
gelb · yellow
grün · grün
LED Type
L4
L5
L6
Art.-Nr.
LS T679
LY T679
LG T679
Multi TOPLED
Emissionsfarbe · Emission color
super-rot / grün · super-red / green
LED Type
L7
Art.-Nr.
LSG T670
Emissionsfarbe 1 Kathode: Pin 1 · Emissionsfarbe 2 Kathode: Pin 3
Emission color 1 cathode: Pin 1 · Emission color 2 cathode: Pin 3
Mindestmenge ein Gurt = 2.000 Stück
Minimum quantity one reel = 2.000 pieces
Elma Electronic | Phone: 510.656.3400 | Email: sales@elma.com
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Light printing non-stock item · Quantity and prices on request
31

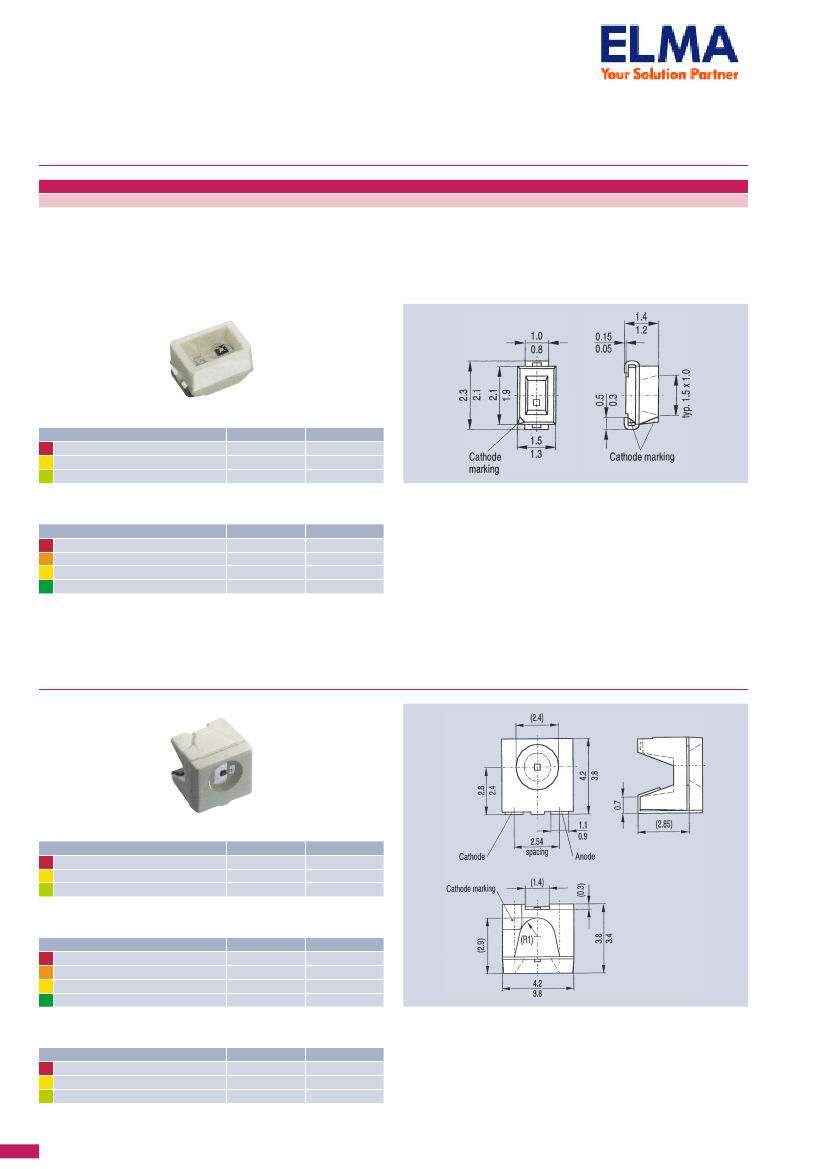

SMD Mini TOPLED’s
Technische Daten
Technische Daten LED’s: siehe Seite 35
Allgemeine Hinweise für SMD-LED’s
Die von uns eingesetzten SMD-LED-Varianten sind qualitativ hochwertige Produkte
aus dem Hause Osram, die sich bereits in der Industrieelektronik und in der Automobil-
industrie bewährt haben. Über unseren Katalog hinausgehende Daten können Sie
unter der Internet-Adresse www.infineon.com abrufen.
SMD Mini TOPLEDs
Technical Data
Technical Data LEDs: see page 35
General remarks for SMD LEDs
All used SMD LEDs by Mentor are high-quality products of Osram, with
experenced design in industrial electronics and automotive industry. More data
than shown in our catalog you can find under www.osram-os.com.
Mini TOPLED
Emissionsfarbe · Emission color
super-rot · super-red
gelb · yellow
grün · grün
LED Type
P1
P2
P3
Art.-Nr.
LS M670
LY M670
LG M670
Mindestmenge ein Gurt = 3.000 Stück
Minimum quantity one reel = 3.000 pieces
LED Type
P4
P5
P6
P7
Art.-Nr.
LS M676
LO M676
LY M676
LT M673
Hyper Mini TOPLED
Emissionsfarbe · Emission color
super-rot · super-red
orange · orange
gelb · yellow
„licht“ grün · true green
SMD SIDELED’s
SMD SIDELEDs
SIDELED
Emissionsfarbe · Emission color
super-rot · super-red
gelb · yellow
grün · grün
LED Type
S1
S2
S3
Art.-Nr.
LS A670
LY A670
LG A670
Hyper SIDELED
Emissionsfarbe · Emission color
super-rot · super-red
orange · orange
gelb · yellow
„licht“ grün · true green
LED Type
S4
S7
S6
S5
Art.-Nr.
LS A676
LO A676
LY A676
LT A673
Mindestmenge ein Gurt = 2.000 Stück
Minimum quantity one reel = 2.000 pieces
LED Type
S8
S10
S9
Art.-Nr.
LS A679
LY A679
LG A679
Low Current SIDELED
Emissionsfarbe · Emission color
super-rot · super-red
gelb · yellow
grün · grün
32
Elma Electronic | Phone: 510.656.3400 | Email: sales@elma.com
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Light printing non-stock item · Quantity and prices on request

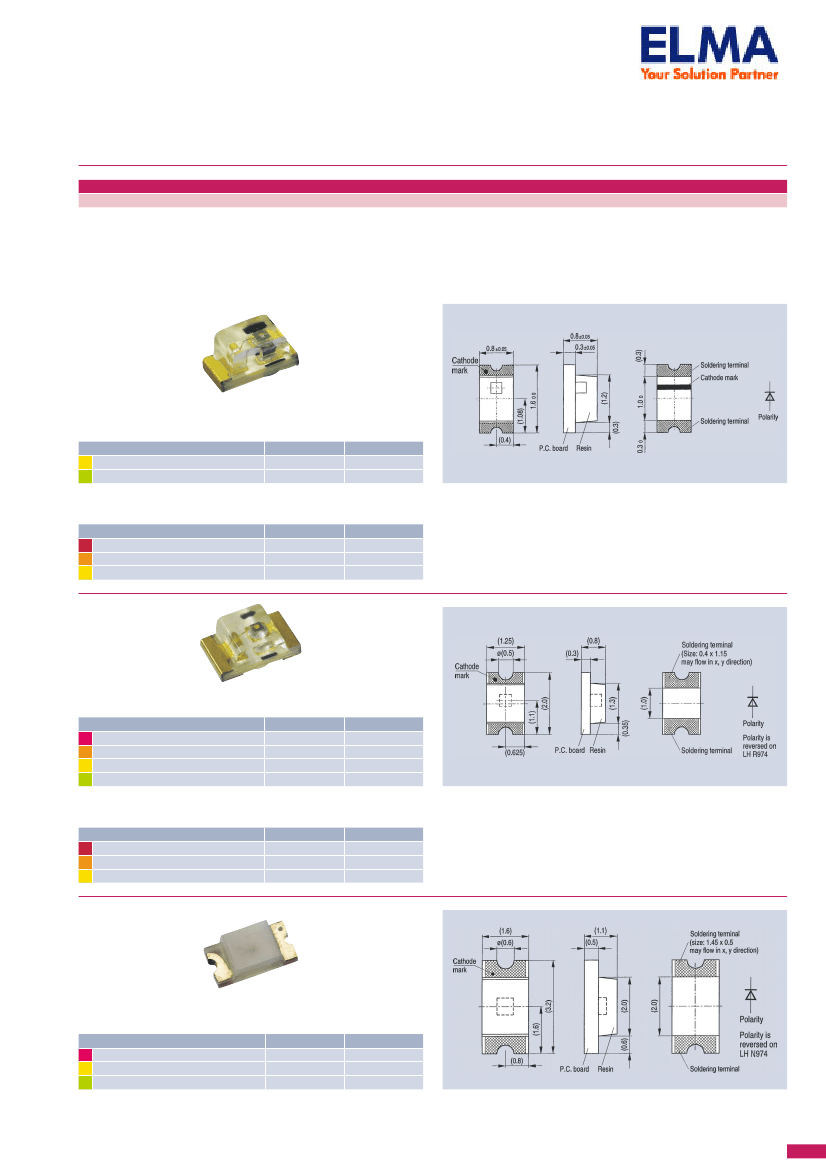

SMD CHIPLED’s
Technische Daten
Technische Daten LED’s: siehe Seite 35
Allgemeine Hinweise für SMD-LED’s
Die von uns eingesetzten SMD-LED-Varianten sind qualitativ hochwertige Produkte
aus dem Hause Osram, die sich bereits in der Industrieelektronik und in der Automobil-
industrie bewährt haben. Über unseren Katalog hinausgehende Daten können Sie
unter der Internet-Adresse www.infineon.com abrufen.
SMD CHIPLEDs
Technical Data
Technical Data LEDs: see page 35
General remarks for SMD LEDs
All used SMD LEDs by Mentor are high-quality products of Osram, with
experenced design in industrial electronics and automotive industry. More data
than shown in our catalog you can find under www.osram-os.com.
CHIPLED Bauform 0603 · CHIPLED Type 0603
Emissionsfarbe · Emission color
gelb · yellow
grün · grün
LED Type
R3
R2
Art.-Nr.
LY Q971
LG Q971
Mindestmenge ein Gurt = 4.000 Stück
Minimum quantity one reel = 4.000 pieces
Hyper CHIPLED Bauform 0603 · Hyper CHIPLED Type 0603
Emissionsfarbe · Emission color
super-rot · super-red
orange · orange
gelb · yellow
LED Type
R11
R13
R12
Art.-Nr.
LS Q976
LO Q976
LY Q976
CHIPLED Bauform 0805 · CHIPLED Type 0805
Emissionsfarbe · Emission color
hyper-rot · hyper-red
orange · orange
gelb · yellow
grün · grün
LED Type
R4
R7
R6
R5
Art.-Nr.
LH R974
LO R971
LY R971
LG R971
Mindestmenge ein Gurt = 4.000 Stück
Minimum quantity one reel = 4.000 pieces
Hyper CHIPLED Bauform 0805 · Hyper CHIPLED Type 0805
Emissionsfarbe · Emission color
super-rot · super-red
orange · orange
gelb · yellow
LED Type
R14
R16
R15
Art.-Nr.
LS R976
LO R976
LY R976
CHIPLED Bauform 1206 · CHIPLED Type 1206
Emissionsfarbe · Emission color
hyper-rot · hyper-red
gelb · yellow
grün · grün
LED Type
R8
R10
R9
Art.-Nr.
LH N974
LY N971
LG N971
Mindestmenge ein Gurt = 3.000 Stück
Minimum quantity one reel = 3.000 pieces
Elma Electronic | Phone: 510.656.3400 | Email: sales@elma.com
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Light printing non-stock item · Quantity and prices on request
33

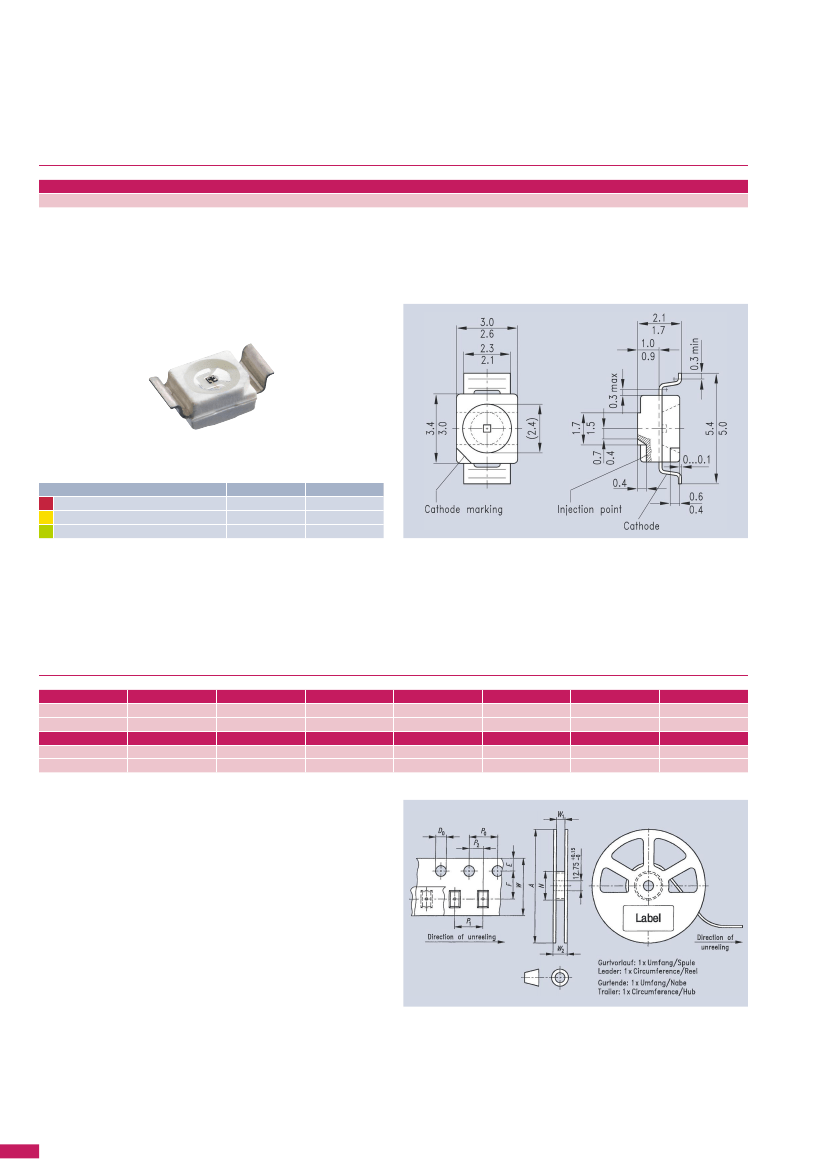

SMD TOPLED’s RG
(Reverse Gullwing)
Technische Daten
Technische Daten LED’s: siehe Seite 35
Allgemeine Hinweise für SMD-LED’s
Die von uns eingesetzten SMD-LED-Varianten sind qualitativ hochwertige Produkte
aus dem Hause Osram, die sich bereits in der Industrieelektronik und in der Automobil-
industrie bewährt haben. Über unseren Katalog hinausgehende Daten können Sie
unter der Internet-Adresse www.infineon.com abrufen.
SMD TOPLEDs RG
(Reverse Gullwing)
Technical Data
Technical Data LEDs: see page 35
General remarks for SMD LEDs
All used SMD LEDs by Mentor are high-quality products of Osram, with
experenced design in industrial electronics and automotive industry. More data
than shown in our catalog you can find under www.osram-os.com.
TOPLED RG
Emissionsfarbe · Emission color
super-rot · super-red
gelb · yellow
grün · grün
LED Type
T1
T2
T3
Art.-Nr.
LS T770
LY T770
LG T770
Mindestmenge ein Gurt = 2.000 Stück
Minimum quantity one reel = 2.000 pieces
Gurtung von SMD LED’s
Gurt · Tape
8 mm
12 mm
Gurt · Tape
8 mm
12 mm
W
8+0,3-0,1
12+0,3-0,1
A
180/330
180/330
P
0
4±0,1
4±0,1
N
min
60
60
P
1
4±0,1
8±0,1
W
1
8,4+2
12,4+2
Taping of SMD LEDs
P
2
2±0,05
2±0,05
W
2max
14,4
18,4
D
0
1,5+0,1-0
1,5+0,1-0
E
1,75±0,1
1,75±0,1
F
3,5±0,05
5,5±0,05
Hinweise · Notes
TOPLED
Multi TOPLED
L1-L12
TOPLED RG
T1-T3
SIDELED
S1-S10
Mini TOPLED
P1-P7
CHIPLED 1206
R8-R10
CHIPLED 0805
R4-R7, R14-R16
CHIPLED 0603
R1-R3, R11-R13
8 mm Gurt, gegurtet auf 18 cm Spule, 2.000 Stück/Spule
8 mm tape, taped on 18 cm reel, 2.000 pieces/reel
12 mm Gurt, gegurtet auf 18 cm Spule, 2.000 Stück/Spule
12 mm tape, taped on 18 cm reel, 2.000 pieces/reel
12 mm Gurt, gegurtet auf 33 cm Spule, 2.000 Stück/Spule
12 mm tape, taped on 33 cm reel, 2.000 pieces/reel
8 mm Gurt, gegurtet auf 18 cm Spule, 3.000 Stück/Spule
8 mm tape, taped on 18 cm reel, 3.000 pieces/reel
8 mm Gurt, gegurtet auf 18 cm Spule, 3.000 Stück/Spule
8 mm tape, taped on 18 cm reel, 3.000 pieces/reel
8 mm Gurt, gegurtet auf 18 cm Spule, 4.000 Stück/Spule
8 mm tape, taped on 18 cm reel, 4.000 pieces/reel
8 mm Gurt, gegurtet auf 18 cm Spule, 4.000 Stück/Spule
8 mm tape, taped on 18 cm reel, 4.000 pieces/reel
Elma Electronic | Phone: 510.656.3400 | Email: sales@elma.com
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Light printing non-stock item · Quantity and prices on request
34
