KBPC5000F… KBPC5012F
Silicon-Bridge Rectifiers
Version 2004-10-01
Silizium-Brückengleichrichter
Nominal current – Nennstrom
Alternating input voltage
Eingangswechselspannung
50 A
35…1000 V
Type “FM”/“FP”
Metal case (Index “M”) or
Plastic case with alu-bottom (Index “P”)
Metallgehäuse oder
Kunststoffgehäuse mit Alu-Boden (Index “P”)
Dimensions
Abmessungen
28.6 x 28.6 x 7.3 [mm]
23 g
Weight approx. – Gewicht ca.
Compound has classification UL94V-0
Vergußmasse UL94V-0 klassifiziert

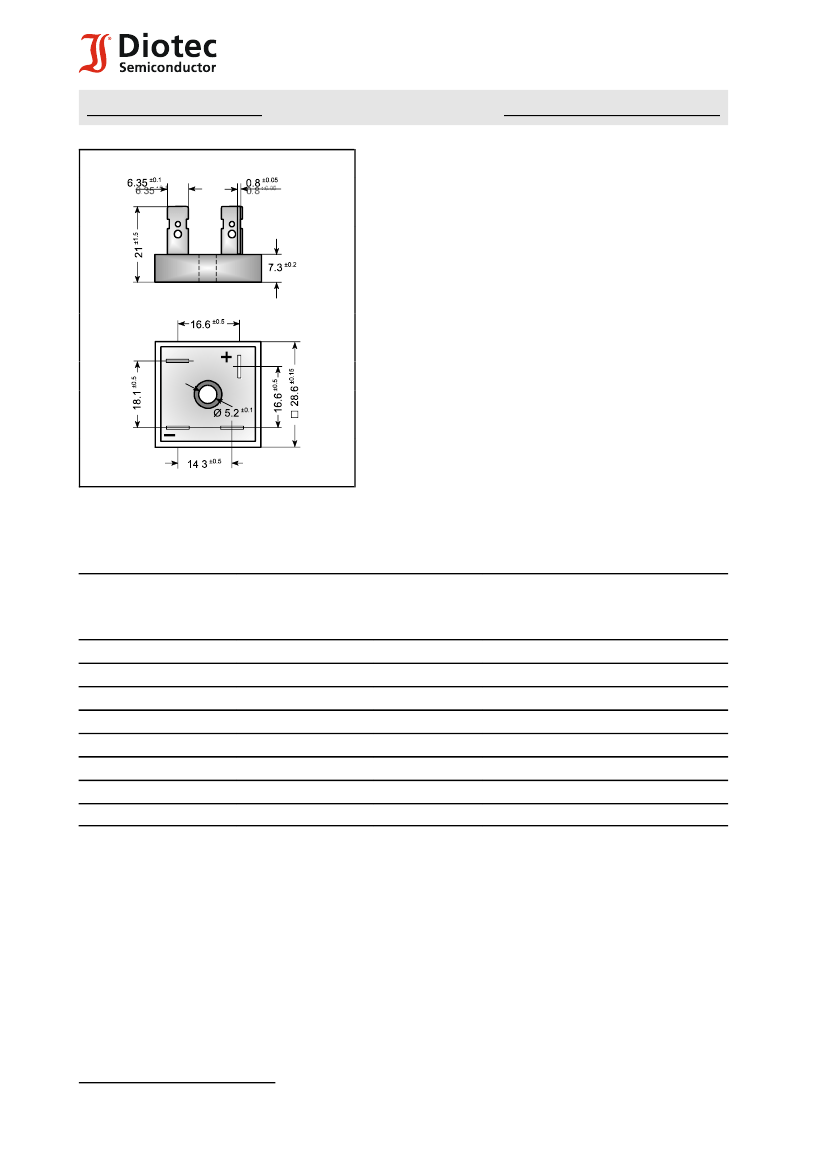

Dimensions / Maße in mm
Standard packaging: bulk
Standard Lieferform: lose im Karton
Maximum ratings
Type
Typ
KBPC5000F
KBPC5001F
KBPC5002F
KBPC5004F
KBPC5006F
KBPC5008F
KBPC5010F
KBPC5012F
max. alternating input voltage
max. Eingangswechselspannung
V
VRMS
[V]
35
70
140
280
420
560
700
800
Grenzwerte
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
RRM
[V]
1
)
50
100
200
400
600
800
1000
1200
Repetitive peak forward current
Periodischer Spitzenstrom
Peak fwd. surge current, half sine-wave, T
A
= 25°C
Stoßstrom für eine Sinus-Halbwelle, T
A
= 25°C
Rating for fusing – Grenzlastintegral, t < 10 ms
f > 15 Hz
I
FRM
I
FSM
I
FSM
i
2
t
90 A
2
)
f = 50 Hz
f = 60 Hz
T
A
= 25°C
400 A
450 A
800 A
2
s
1
2
) Valid for one branch – Gültig für einen Brückenzweig
) Valid, if the temperature of the case is kept to 120°C – Gültig, wenn die Gehäusetemp. auf 120°C gehalten wird
374
KBPC5000F … KBPC5012F
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
– 50…+150°C
– 50…+150°C
Characteristics
Max. current with cooling fin 300 cm
2
Dauergrenzstrom mit Kühlblech 300 cm
2
Forward voltage – Durchlaßspannung
Leakage current – Sperrstrom
T
A
= 50°C
T
j
= 25°C
T
j
= 25°C
R-load
C-load
I
F
= 25 A
V
R
= V
RRM
I
FAV
I
FAV
V
F
I
R
V
ISO
R
thC
10-32 UNF
M5
Kennwerte
50.0 A
46.0 A
< 1.1 V
1
)
< 25 µA
> 2500 V
Isolation voltage terminals to case
Isolationsspannung Anschlüsse zum Gehäuse
Thermal resistance junction to case
Wärmewiderstand Sperrschicht – Gehäuse
Admissible torque for mounting
Zulässiges Anzugsdrehmoment
< 1.2 K/W
18 ± 10% lb.in
2 ± 10% Nm
120
10
3
[%]
100
80
60
40
1
20
10
T
j
= 25°C
[A]
10
2
T
j
= 125°C
I
FAV
0
I
F
T
A
[°C]
10
-1
400a-(25a-1,1v)
V
F
[V]
Rated forward current versus ambient temperature
Zul. Richtstrom in Abh. von der Umgebungstemp.
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
1
) Valid for one branch – Gültig für einen Brückenzweig
375
