版数
REV.
2
3
年月日
D A T E
18/JAN/2011
17/NOV/2011
DCN NO.
071440
000843
変 更 内 容
DESCRIPTION
誤記(尺度)訂正
REVISED FORM AND CORRECT AN ERROR
½ 図
DR.
―
―
担 ½
CHK.
K.KIMURA
K.KIMURA
査 閲
APPD.
Y.ITOU
Y.ITOU
承 認
APPD.
Y.MIZUSAWA
Y.MIZUSAWA
A
3
NOTE4
1.5
NOTE3
2
1
5
±0.1
工
株
空
子
業
式
航
電
会
本
社
日
10
±0.2
D.
LT
A
(5 : 1)
600
29.65
(PICTH)
18.25
Y
F4N
2.99
±0.3
13.85
9.15
±0.3
3
5.7
1.5
2.05
±0.3
7
7
40
3.8
±0.2
t0.25
2
10Z
NOTE5
特別管理品目
SPECIAL CONTROL ITEM
2.8
1.85
2.1
Li電池

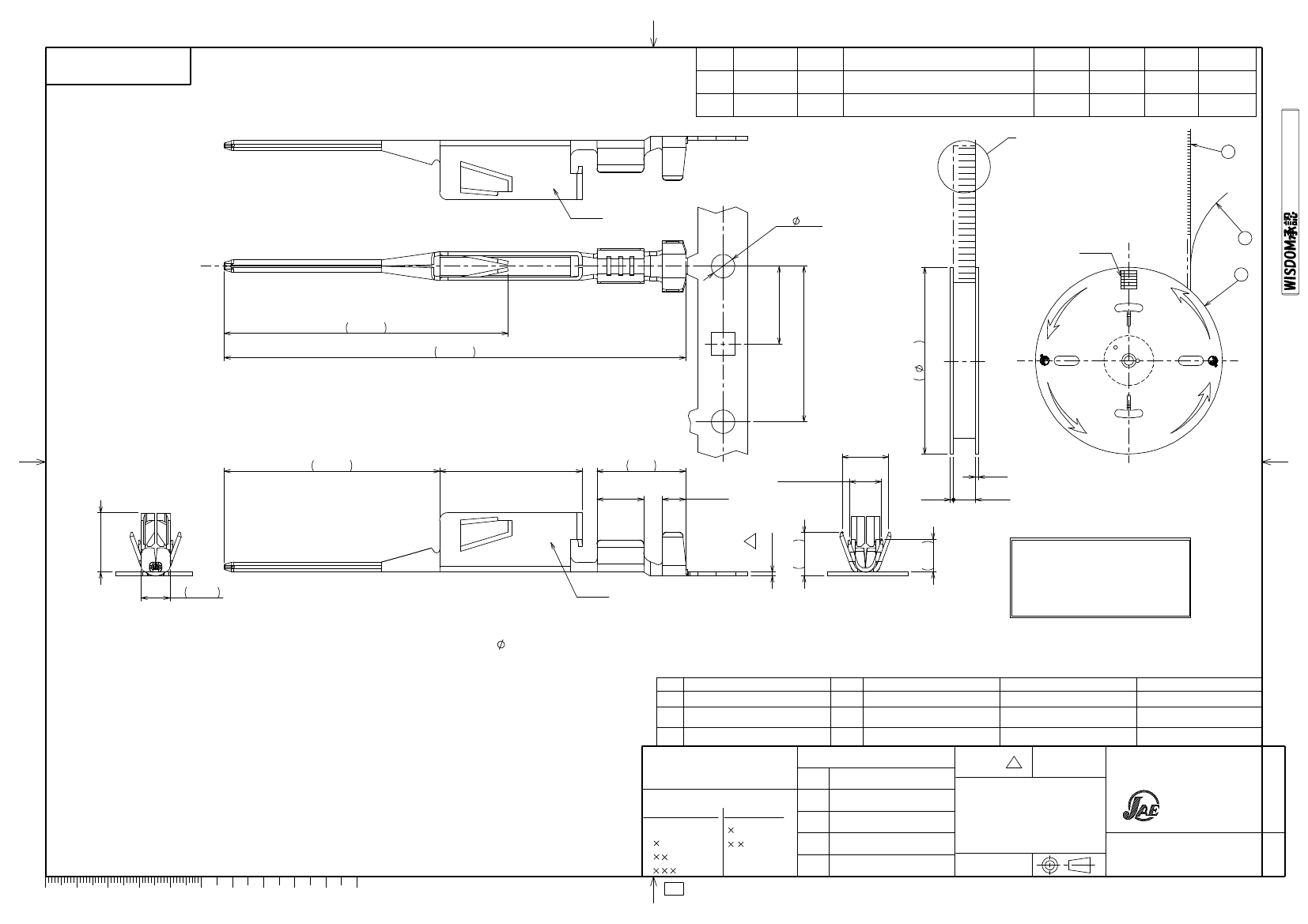

NOTE１．THESE CONTACTS ARE SUPPLIED PER REEL. THERE ARE 4,000 CONTACTS PER REEL.
NOTE２．APPLICABLE WIRE:AWG#22(0.3mm^2）INSHULATION OUTER DIAMETER: 1.5(STRANDED)
NOTE３．PART NUMBER, QUANTITY AS INDICATED.
NOTE４．THE MARK DENOTES TYPE OF THE CONTACT AT THE LOCATION SHOWN.
; "A" IS FOR SIGNAL CONTACT, AND "B" FOR DETECTED CONTACT(SJ111312).
NOTE５．YEAR AND MONTH OF MANUFACTURE SHALL BE SHOWN AT THE LOCATION.
(LEFT:ONE LAST DIGIT OF YEAR, RIGHT:MONTH 123456789XYZ)
EX. '10Z'→MANUFACTURED IN DEC. 2010
注１．本コンタクトはリール状で供給され、4000[PC/リール]とする。
注２．½用電極AWG#22(0.3mm^2）相½。被覆外径φ1.5の撚線とする。
注３．図示の½½に品名、数量を記入した現品表が貼られている。
注４．図示の½½の印はコンタクトの種類を示し、
信号コンタクトの時はA、検出コンタクト(SJ111312)の時はBを表示する。
注５．図示の½½に½造年月日を表示する。
(左側：西暦3桁、4桁目、右側：月123456789XYZ)
例：'10Z'→½造年月2010年12月
3
2
1
符号
NO.
PIN CONTACT
PAPER TAPE
MAGAZINE
名 称
DESCRIPTION
4000 COPPER ALLOY
1 PAPER
1
PAPER
尺度(SCALE)
個 数
材 料
MATERIAL
QTY.
第1版(ORIGINAL DATE)
TIN PLATE
―
―
仕 上
FINISH
―
―
―
備 考
REMARKS
仕様書 (SPECIFICATION)
K.KIMURA
T.EBISAWA
―
Y.MIZUSAWA
名称(TITLE)
DCF-C-212F(05.08)
一般公差(GENERAL TOLERANCE)
寸法(DIMENSION)
．
．
．
．
±
0.8
±
0.4
±
0.1
±
角度(ANGLES)
DW1P04K4F1
Reference Only
JAPAN AVIATION
ELECTRONICS
INDUSTRY,LTD.
図面番号(DRAWING NO.)
°
’
°
±
±
版数
(REV.)
質量(MASS)
-
SJ111311
JAE Connector DIV. Proprietary.
Copyright(C) 2011, Japan Aviation Electronics Industry, LTD.
0
10
20
30
40
50
60
70
80
90
100
S/W
SIZE A3
JACS-30177
JAHL-30177
05/JAN/2011
½図
DR.
担½
CHK.
査閲
APPD.
承認
APPD.
JAE-CONNECTOR.COM
シリーズ(SERIES)
-
2
DW1
日 本航空電子工業株式会社
3
2011/11/30
I
A
V
ON
T
I
I
E
E
C
T
R
O
N
C
S I
N
D
U
ST
