LAL2029-71

Description
Broadband Access Transformer
File Size33KB,1 Pages
ManufacturerLinkCom
Websitehttp://www.linkcom.com.tw
Download Datasheet View All

LAL2029-71 Overview

Broadband Access Transformer

LAL2029-71
Broadband Access Transformer
Designed to meet UL 60950 and EN 60950 requirements for supplementary insulation
RoHS Compliant
Operating Temperature -40°C to 85°C
Electrical Specifications @25℃
OCL:
Leakage
Inductance:
Turn Ratio:
PIN 16-9= 200uH ±6% @ 10KHz/0.1V/Ser. (PIN 11-14 Short)
PIN 16-9= 10uH Max. @ 100KHz/0.1V (PIN 11-14;1-2-3-4 Short)
PIN 16-9= 20uH Max. @ 100KHz/0.1V (PIN 11-14,5-6-7-8 Short)
PIN16-9 : PIN 1-4 = 3.8±3% :1 ( PIN 11-14,PIN 2-3 Short)
PIN16-9 : PIN 5-8 = 1±3% :1 ( PIN 11-14,PIN 6-7 Short)
PIN 16-9 = 995 mohm Max.
D.C.R
PIN 1-4 = 365 mohm Max.
PIN 5 -8 = 800 mohm Max.
Hi-POT :
(PIN 11-14 Short)
(PIN 2-3 Short)
(PIN 6-7 Short)
PRI. – SEC. =1875VAC/60Hz/2Seconds/1mA

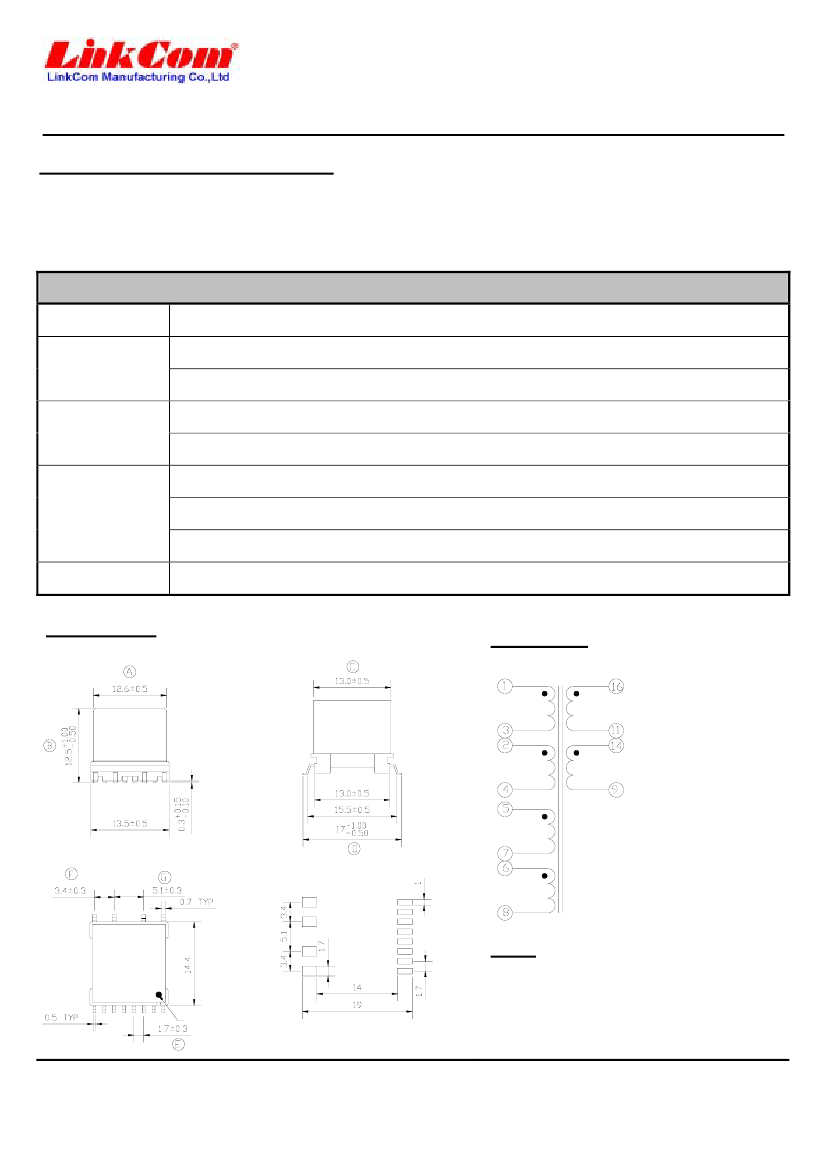

Dimensions
(Units: mm)
Schematic
LAL
XXXX
LinkCom
X Date Code G
Mark
1.LAL****----LAL2014
2. X----PRODUCT LINE
DOT PIN1
SUGGESTED PADS LAYOUT
3. DATE CODE----YYWW
4. G----RoHS
