SAW RESONATOR
HDR□□□M SMD-6
Http://www.shoulder.cn
Page: 1
SHOULDER ELECTRONICS CO., LTD.
1.SCOPE
This specification shall cover the characteristics of 1-port SAW resonator used for
remote-control security
.

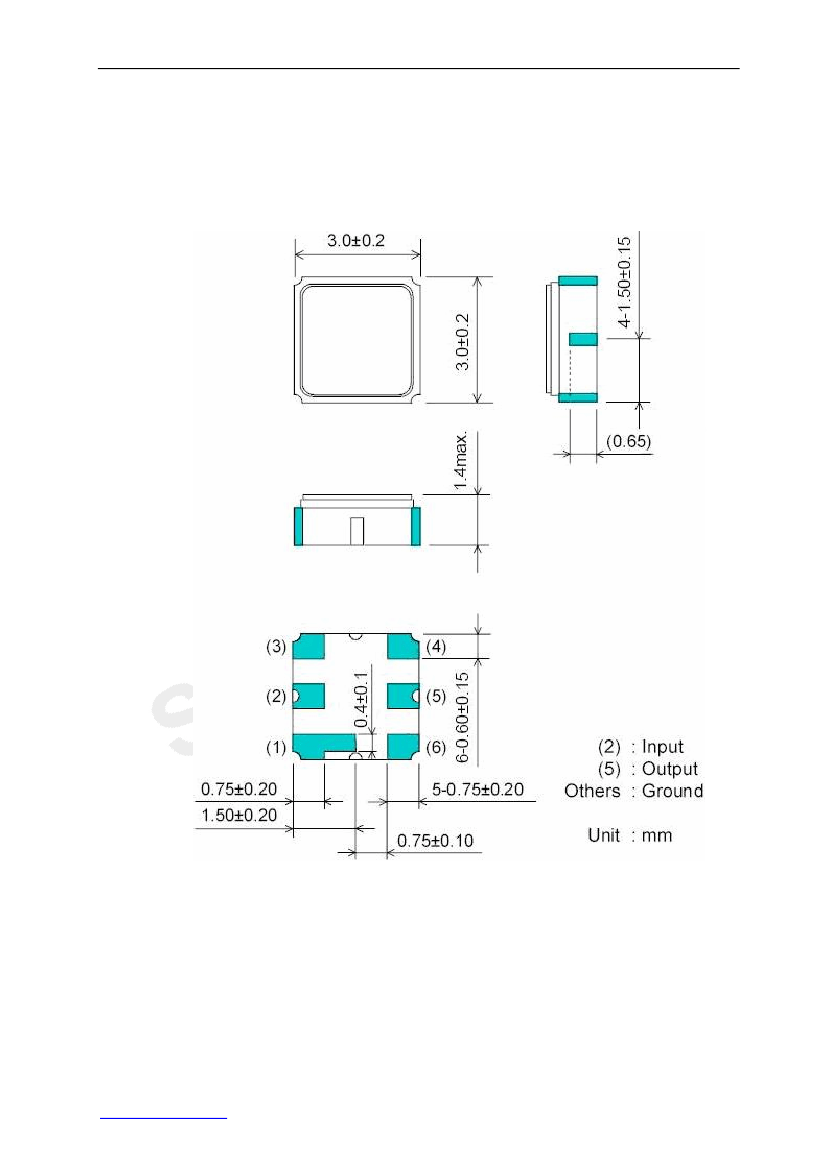

2. DIMENSION
Http://www.shoulder.cn
Page: 2
SHOULDER ELECTRONICS CO., LTD.
3. TEST CIRCUIT
4.Electrical characteristics
Part number
Center Frequency
Insertion Loss
Quality Factor Unload Q
50Ω Loaded Q
Turnover Temperature
Temperature Turnover Frequency
Stability
Freq.temp.Coefficient
Frequency Aging
DC. Insulation Resistance
RF Equivalent Motional Resistance R1
RLC Model
Motional Inductance L1
Motional Capacitance C1
Shunt Static Capacitance
1.0
10
86
1.56
2.0
26
min
typ
max
Table 1
1.5
2.5
11.000
2.000
39
fo±2.7
0.032
<±10
unit
dB
1.7
2.3
℃
KHz
ppm/
℃2
ppm/
yr
MΩ
Ω
μH
pF
pF
Http://www.shoulder.cn
Page: 3
SHOULDER ELECTRONICS CO., LTD.
Table 1
F
0
(MHz)
401.250
403.050
403.550
407.300
417.500
418.000
420.000
423.220
423.920
424.825
426.062
426.275
430.500
430.650
431.705
431.900
433.385
433.420
433.650
433.920
433.950
434.420
434.520
435.200
435.800
437.500
435.700
Frequency accuracy
(KHz)
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
±75
F
0
(MHz)
447.275
447.325
447.625
447.675
447.725
479.500
497.500
824.000
842.000
857.650
866.000
868.000
868.300
868.320
868.350
868.500
868.750
868.950
887.000
905.800
914.000
914.500
915.000
916.300
916.500
916.800
927.000
Frequency accuracy
(KHz)
±75
±75
±75
±75
±75
±75
±75
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
±250
