24J102-9

Description
RF TNC Connector, Female, Cable Mount, Jack
CategoryThe connector    The connector
File Size58KB,1 Pages
ManufacturerAmphenol
Websitehttp://www.amphenol.com/
Download Datasheet Parametric View All

24J102-9 Overview

RF TNC Connector, Female, Cable Mount, Jack

24J102-9 Parametric

Parameter NameAttribute value
Is it lead-free?Contains lead
Reach Compliance Codeunknown
ECCN codeEAR99
Body/casing typeJACK
Connector typeRF TNC CONNECTOR
DIN complianceNO
IEC complianceNO
MIL complianceYES
Manufacturer's serial numberTNC
Base Number Matches1

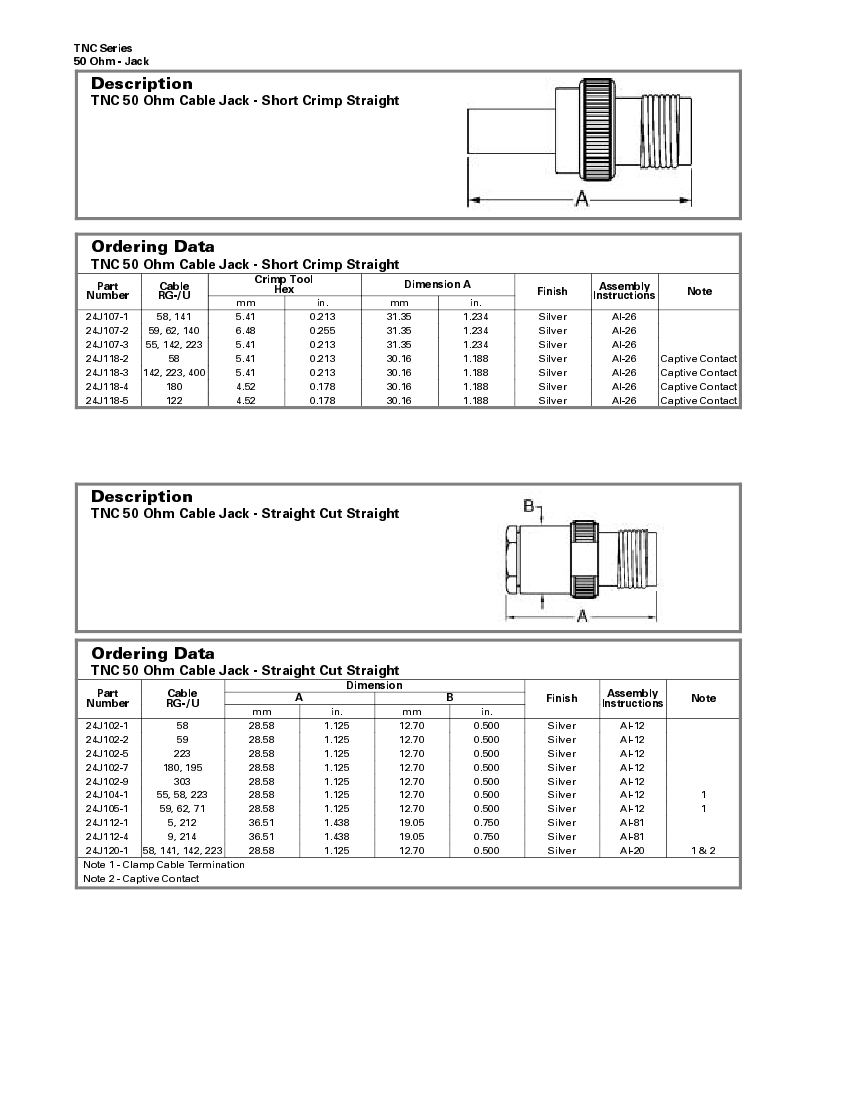

TNC Series
50 Ohm - Jack
Description
RF/Coaxial
TNC Series
TNC 50 Ohm Cable Jack - Short Crimp Straight
- Jack
50 Ohm
Ordering Data
24J107-1 58, 141
24J107-2 59, 62, 140
24J107-3 55, 142, 223
24J118-2
58
24J118-3 142, 223, 400
24J118-4
180
24J118-5
122
Part
Number
Cable
RG-/U
TNC 50 Ohm Cable Jack - Short Crimp Straight
mm
5.41
6.48
5.41
5.41
5.41
4.52
4.52
Crimp Tool
Hex
in.
0.213
0.255
0.213
0.213
0.213
0.178
0.178
mm
31.35
31.35
31.35
30.16
30.16
30.16
30.16
Dimension A
in.
1.234
1.234
1.234
1.188
1.188
1.188
1.188
Finish
Silver
Silver
Silver
Silver
Silver
Silver
Silver
Assembly
Instructions
Note
AI-26
AI-26
AI-26
AI-26
AI-26
AI-26
AI-26
Captive Contact
Captive Contact
Captive Contact
Captive Contact
Description
TNC 50 Ohm Cable Jack - Straight Cut Straight
Ordering Data
Part
Number
Cable
RG-/U
TNC 50 Ohm Cable Jack - Straight Cut Straight
24J102-1
58
24J102-2
59
24J102-5
223
24J102-7
180, 195
24J102-9
303
24J104-1 55, 58, 223
24J105-1
59, 62, 71
24J112-1
5, 212
24J112-4
9, 214
24J120-1 58, 141, 142, 223
Note 1 - Clamp Cable Termination
Note 2 - Captive Contact
mm
28.58
28.58
28.58
28.58
28.58
28.58
28.58
36.51
36.51
28.58
A
Dimension
in.
1.125
1.125
1.125
1.125
1.125
1.125
1.125
1.438
1.438
1.125
mm
12.70
12.70
12.70
12.70
12.70
12.70
12.70
19.05
19.05
12.70
B
in.
0.500
0.500
0.500
0.500
0.500
0.500
0.500
0.750
0.750
0.500
Finish
Silver
Silver
Silver
Silver
Silver
Silver
Silver
Silver
Silver
Silver
Assembly
Instructions
Note
AI-12
AI-12
AI-12
AI-12
AI-12
AI-12
AI-12
AI-81
AI-81
AI-20
1
1
1&2
30-54
