SMT–Power–Inductors
DATA SHEET
B82471
Rated inductance 10
µH
.. 220
µH
Construction
Ferrite core
Winding: enamel copper wire
Winding soldered to terminals
Plastic terminal carrier
Features
High rated current
Low DC resistance
Suitable for reflow soldering
Applications
Filtering of supply voltages
Coupling / decoupling
DC/DC converters
Automotive electronics
Terminals
Tinned
Marking
Marking on component:
L value (in
µH),
date code
Minimum marking on reel:
Manufacturer, part number, ordering code,
L value and tolerance
quantity, date of packing
Delivery mode
16–mm blister tape , reel packing
packaging quantity 1000pcs/reel
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
1
B82471–4–5976
21.07.2003
SMT–Power–Inductors
DATA SHEET
B82471
General technical data
Rated inductance L
R
Rated current I
R
Saturation current I
sat
Climatic category
Solderability
DC resistance R
max
Weight
Measured with HP 4284A ,
measuring voltage 100 mV
Maximum permissible DC with temperature increase
of
40 K at ambient temperature of 85
°C
Maximum permissible DC with inductance decrease
∆L/L
0
≈
10%
In accordance with IEC 60068–1 55/125/56
(–55
°C/
+125
°C/
56 days damp heat test)
5s, 235°C, wetting > 90%
Measured at 20
°C
ambient temperature
Approx. 1 g
¡

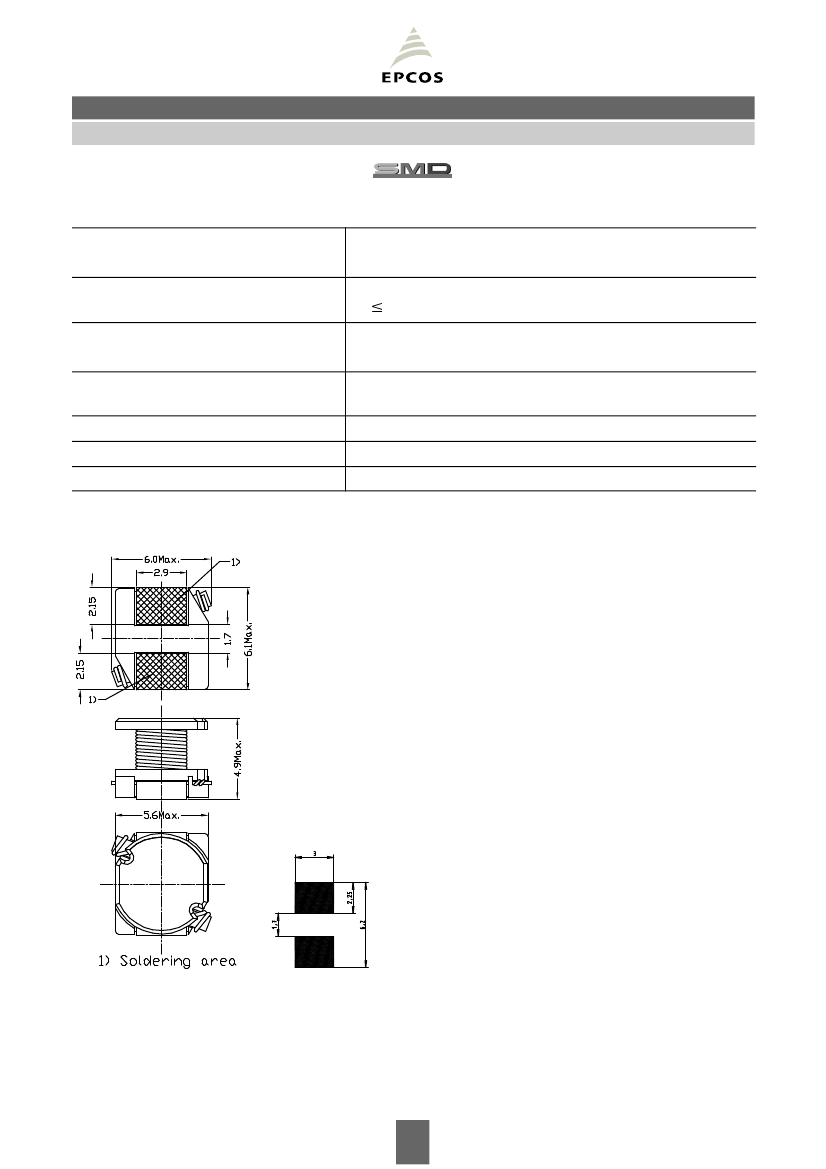

Dimensional drawing and layout recommendation
L Value
Date Code
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
2
B82471–4–5976
21.07.2003
SMT–Power–Inductors
DATA SHEET
B82471
Characteristics and ordering codes
L
R
µH
10
15
22
33
47
68
100
150
220
1
f
L
MHz
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
Tolerance
20 %
20 %
20 %
20 %
20 %
10 %
10 %
10 %
10 %
I
R
A
1,44
1,30
1,11
0,88
0,72
0,61
0,52
0,40
0,35
I
Sat
A
1,80
1,45
1,20
1,00
0,85
0,70
0,60
0,48
0,38
R
max
Ω
0,10
0,14
0,18
0,23
0,37
0,46
0,70
1,10
1,57
Ordering code
B82471–A1103–M
B82471–A1153–M
B82471–A1223–M
B82471–A1333–M
B82471–A1473–M
B82471–A1683–K
B82471–A1104–K
B82471–A1154–K
B82471–A1224–K
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
3
B82471–4–5976
21.07.2003
