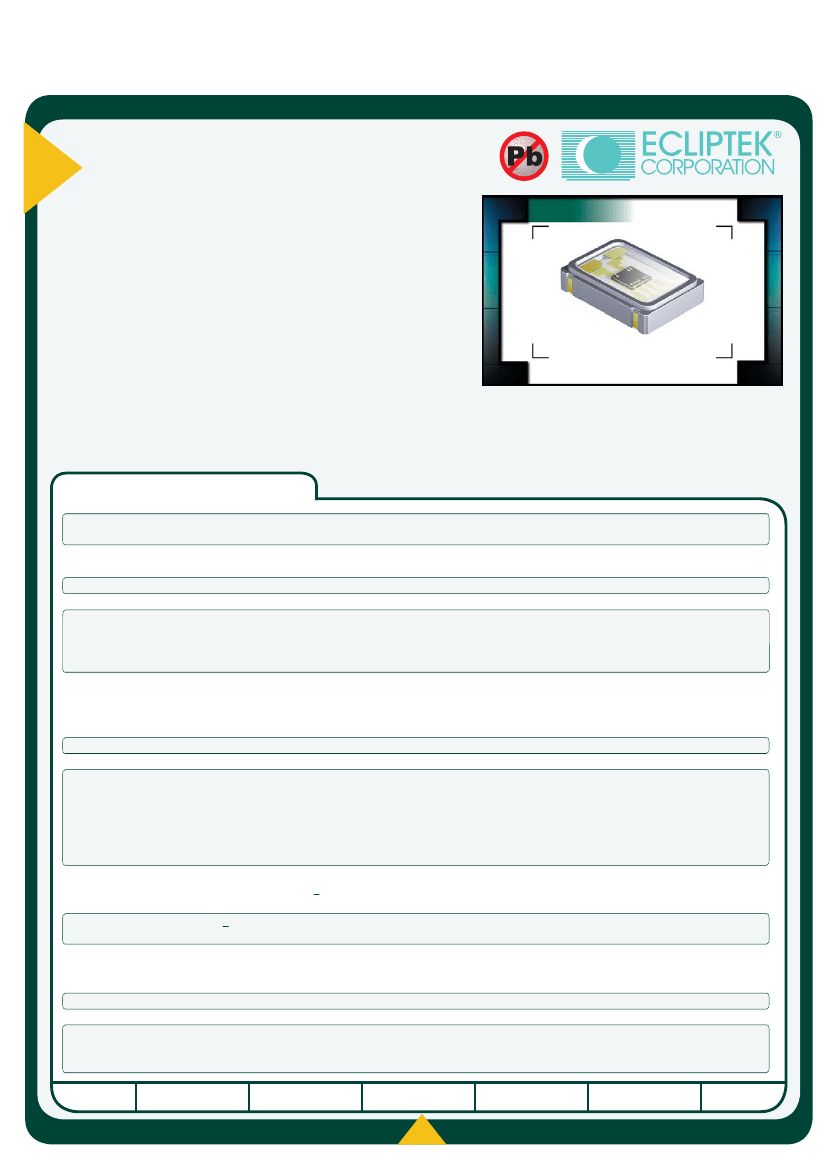

EB13C8
Series
• RoHS Compliant (Pb-Free)
• Low Jitter
• Ceramic SMD package
• 3.3V supply voltage
• LVHCMOS
• Stability to 20ppm
• Standby Function
• Available in tube or tape and reel
EB13C8
H 1.6
L 7.0
W 5.0
OSCILLATOR
ELECTRICAL SPECIFICATIONS
19.440MHz to 125.000MHz and 125.009MHz, 125.009375MHz, 125.010MHz, 127MHz, 128MHz, 130MHz, 132MHz,
133MHz, 133.333MHz, 137.472MHz, 142.850MHz, 150MHz, 155.520MHz and 156.250MHz
Operating Temperature Range
0°C to 70°C
-40°C to 85°C
Not available with ±20ppm option > 106.250MHz
Storage Temperature Range
-55°C to 125°C
Supply Voltage (V
DD
)
3.3V
DC
±10%
Input Current
10mA Maximum
19.440MHz to 35.000MHz
20mA Maximum
35.001MHz to 70.000MHz
40mA Maximum
70.001MHz to 125.000MHz
60mA Maximum
125.001MHz to 156.250MHz
Frequency Tolerance / Stability
Inclusive of all conditions: Calibration Tolerance at 25°C,
±100ppm, ±50ppm, ±25ppm or
±20ppm Maximum
Frequency Stability over the Operating Temperature Range,
Supply Voltage Change, Output Load Change, First Year Aging
at 25°C, Shock, and Vibration
Output Voltage Logic High (V
OH
)
90% of V
DD
Min. I
OH
= -8mA
Output Voltage Logic Low (V
OL
)
10% of V
DD
Max. I
OL
= +8mA
Rise / Fall Time
5 nSec Maximum
20% to 80% of Waveform w/15pF HCMOS Load from 19.440MHz to 35.000MHz
7 nSec Maximum
20% to 80% of Waveform w/30pF HCMOS Load from 19.440MHz to 35.000MHz
5 nSec Maximum
20% to 80% of Waveform w/HCMOS Load from 35.001MHz to 50.000MHz
4 nSec Maximum
20% to 80% of Waveform w/HCMOS Load from 50.001MHz to 80.000MHz
2 nSec Maximum
20% to 80% of Waveform w/HCMOS Load from 80.001MHz to 125.000MHz
1 nSec Maximum
20% to 80% of Waveform w/HCMOS Load from 125.009MHz to 156.250MHz
Duty Cycle
50 ±10(%)
at 50% of Waveform
50 ±5(%)
at 50% of Waveform < 125.000MHz
50 ±5(%)
at 50% of waveform, at 25°C, at 3.3Vdc > 125.000MHz
Load Drive Capability
30pF HCMOS Load Maximum
< 35.000MHz
15pF HCMOS Load Maximum
> 35.001MHz
Tri-State Input Voltage
Enables Output
No Connection
Enables Output
V
IH
:≥70% of V
DD
Disables Output: High Impedance
V
IL
:≤30% of V
DD
Standby Current
10µA Maximum
Disabled Output: High Impedance
Start Up Time
10 mSec Maximum
RMS Phase Jitter
5 pSec Maximum
19.440MHz to 40.000MHz, F
J
= 12kHz to 20MHz
3 pSec Maximum
40.001MHz to 70.000MHz, F
J
= 12kHz to 20MHz
1 pSec Maximum
70.001MHz to 156.250MHz, F
J
= 12kHz to 20MHz
MANUFACTURER
CATEGORY
SERIES
PACKAGE
VOLTAGE
CLASS
REV
.
DATE
Frequency Range
ECLIPTEK CORP.
OSCILLATOR
EB13C8
CERAMIC
3.3V
OS2H
04/05
800-ECLIPTEK www.ecliptek.com for latest revision
Specifications subject to change without notice.
PART NUMBERING GUIDE
EB13C8 F 2 H - 40.000M TR
FREQUENCY TOLERANCE / STABILITY
C=±100ppm Maximum over 0°C to +70°C
D=±50ppm Maximum over 0°C to +70°C
E=±25ppm Maximum over 0°C to +70°C
F=±20ppm Maximum over 0°C to +70°C
G=±100ppm Maximum over -40°C to +85°C
H=±50ppm Maximum over -40°C to +85°C
J=±25ppm Maximum over -40°C to +85°C
K=±20ppm Maximum over -40°C to +85°C
PACKAGING OPTIONS
Blank=Bulk, TR=Tape and Reel (Standard)
FREQUENCY
OUTPUT CONTROL FUNCTION
H=Tri-State
DUTY CYCLE
1=50 ±10(%)
2=50 ±5(%)

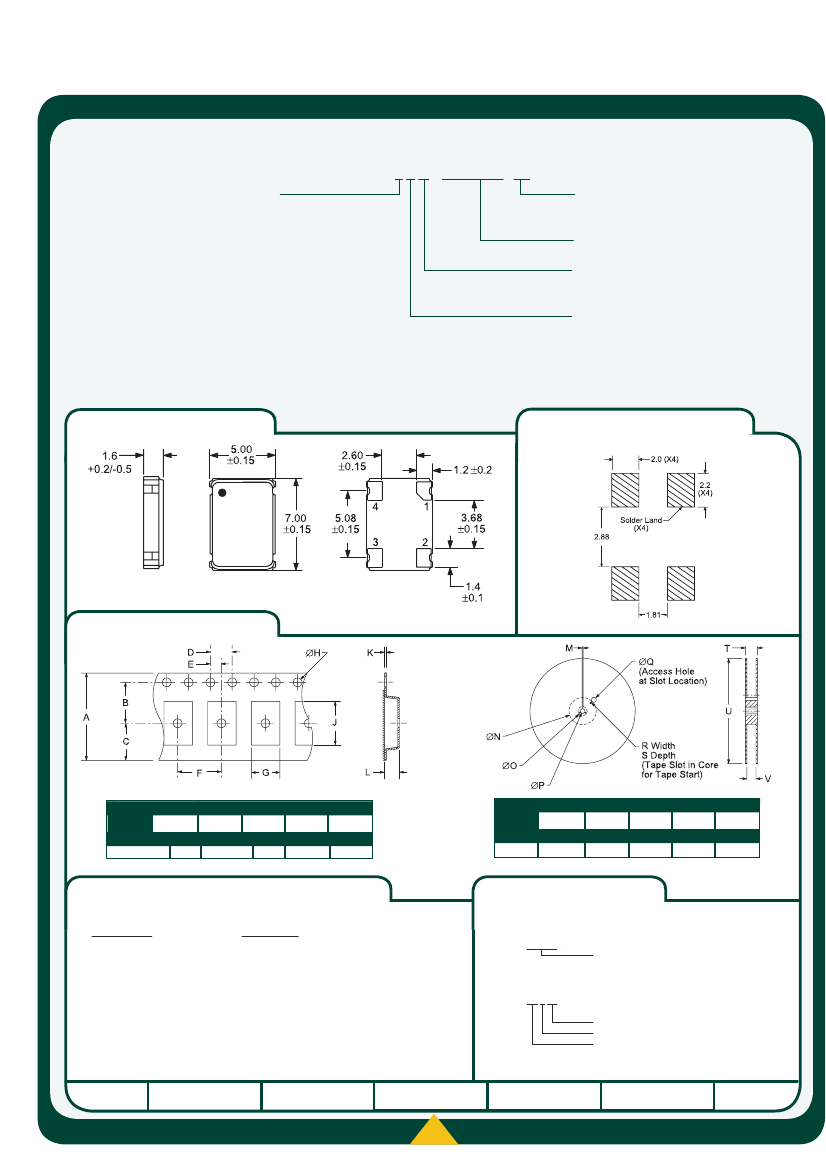

MECHANICAL DIMENSIONS
ALL DIMENSIONS IN MILLIMETERS
SUGGESTED SOLDER PAD LAYOUT
ALL DIMENSIONS IN MILLIMETERS
TAPE AND REEL DIMENSIONS
ALL DIMENSIONS IN MILLIMETERS
Pin 1: Tri-State
Pin 2: Case Ground
Pin 3: Output
Pin 4: Supply Voltage
Tolerances = ±0.1
TAPE
A
16+.3-.1
B
7.5±.1
C
6.75±.1
D
4 ±.1
E
2±.1
F
REEL
M
1.5 MIN
N
50 MIN
O
20.2 MIN
P
13±.2
Q
40 MIN
QTY/REEL
1,000
F
8±.1
G
B0*
H
1.5 +.1-0
J
A0*
K
.3 ±.05
L
K0*
R
2.5 MIN
S
10 MIN
T
22.4 MAX
U
360 MAX
V
16.4+2-0
*Compliant to EIA 481A
ENVIRONMENTAL/MECHANICAL SPECIFICATIONS
MARKING SPECIFICATIONS
Line 1: ECLIPTEK
Characteristic
Fine Leak Test
Gross Leak Test
Mechanical Shock
Vibration
Solderability
Temperature Cycling
Resistance to Soldering Heat
Resistance to Solvents
Specification
MIL-STD-883, Method 1014, Condition A
MIL-STD-883, Method 1014, Condition C
MIL-STD-202, Method 213, Condition C
MIL-STD-883, Method 2007, Condition A
MIL-STD-883, Method 2002
MIL-STD-883, Method 1010
MIL-STD-202, Method 210
MIL-STD-202, Method 215
Line 2: XX.XXX M
Frequency in MHz (5 Digits Maximum + Decimal)
Line 3: XX Y ZZ
Week of Year
Last Digit of Year
Ecliptek Manufacturing Identifier
MANUFACTURER
CATEGORY
SERIES
PACKAGE
VOLTAGE
CLASS
REV
.
DATE
ECLIPTEK CORP.
OSCILLATOR
EB13C8
CERAMIC
3.3V
OS2H
04/05
800-ECLIPTEK www.ecliptek.com for latest revision
Specifications subject to change without notice.
