Bemerkung
NOTES
Kontakt:
1
2
3
4
5
6
7
8
9
10
11
12
Retainer fuer Kodierung I / II / III siehe FCI-Nummer 6 900 51 03 / 17 / 20
RETAINER FOR CODING I / II / III SEE FCI NUMBER 6 900 51 03 / 17 / 20
FCI Firmenzeichen
FCI LOGO
Materialkennzeichnung (Einzelteil)
MATERIAL MARKING (COMPONENT)
Datumsuhr (Einzelteil)
DATE CLOCK (COMPONENT)
Kammernummerierung
CAVITY NUMBERS
Aenderungsindex (Einzelteil)
REVISION INDEX (COMPONENT)
Nestmarkierung (Einzelteil)
MOULD CAVITY NUMBER (COMPONENT)
Pruefdatumsaufdruck, Tag/Monat/Jahr
ELECTRICAL CHECK DATE PRINTED, DAY/MONTH/YEAR
Verbindung Kabel zu Kontakt geschweißt
CONNECTION WIRE TO CONTACT WELDED
ENGLISH TRANSLATION IS BELIEVED TO BE CORRECT, IN CASE
OF TRANSLATION ERRORS, GERMAN VERSION SHOULD GOVERN
Steckermontage / -demontage beschrieben in FCI-Verarbeitungsspecification 9 902
20 00
MATING/UNMATING OF THE CONNECTOR IS DESCRIBED IN APPLICATION SPECIFICATION 9
902 20 00
3.1
#
0.15
Veredelung im Kontaktierungsbereich
min.0.8 my AuCo 0.3 über 1.25-2.25 my Ni
TERMINAL: PLATING CONTACT AREA:
MIN.0.8 my AuCo 0.3 OVER 1.25-2.25 my Ni

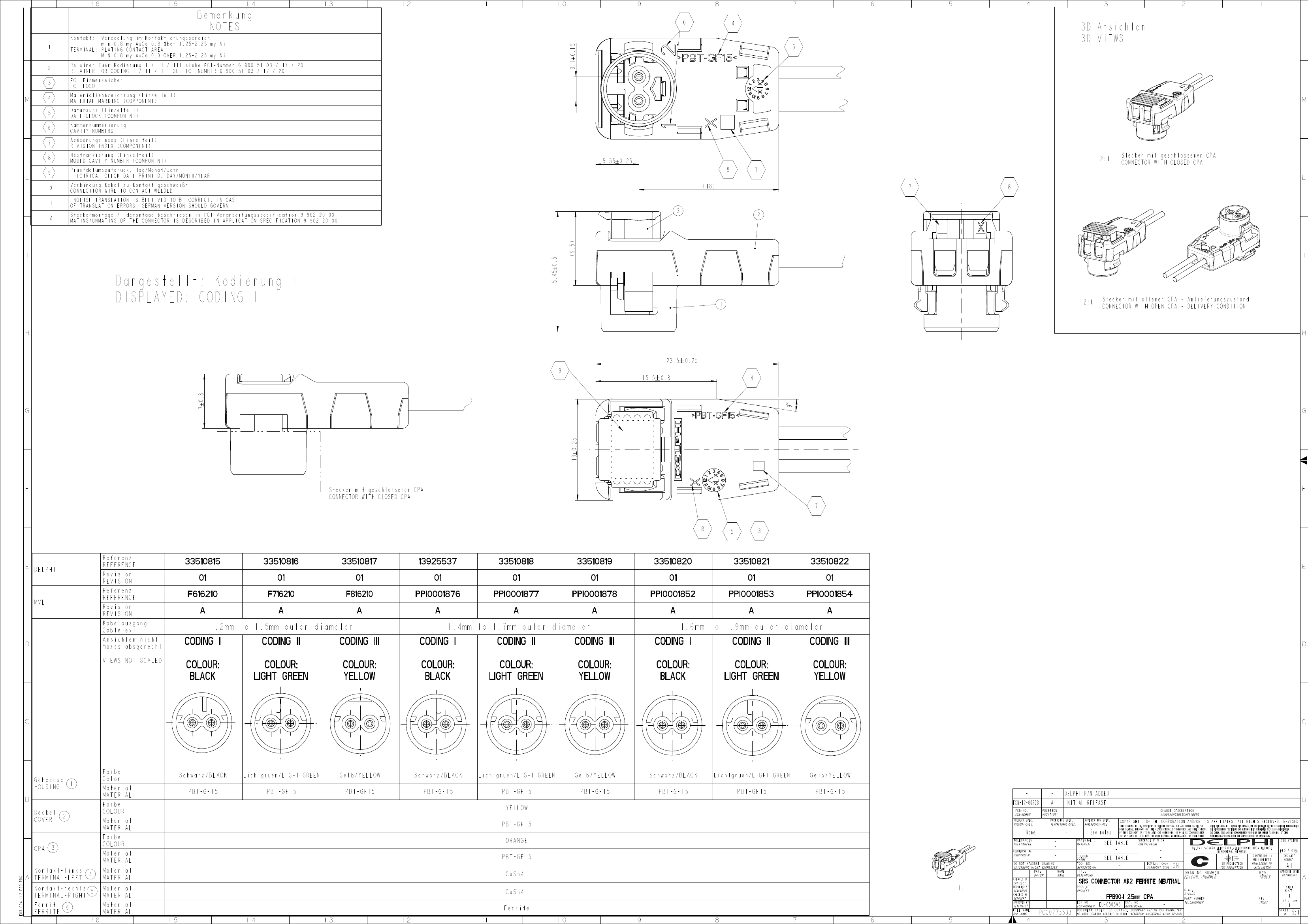

3D Ansichten
3D VIEWS
5.55
#
0.25
2:1
Stecker mit geschlossener CPA
CONNECTOR WITH CLOSED CPA
(18)
3
2
Dargestellt: Kodierung I
DISPLAYED: CODING I
15.45
#
0.5
(9.5)
1
2:1
Stecker mit offener CPA - Anlieferungszustand
CONNECTOR WITH OPEN CPA - DELIVERY CONDITION
23.5 #
0.25
15.5 #
0.3
7
#
0.3
Stecker mit geschlossener CPA
CONNECTOR WITH CLOSED CPA
DELPHI
Referenz
REFERENCE
Revision
REVISION
Referenz
REFERENCE
Revision
REVISION
Kabelausgang
Cable exit
Ansichten nicht
mazsstabsgerecht
VIEWS NOT SCALED
33510815
01
F616210
A
33510816
01
F716210
A
33510817
01
F816210
A
13925537
01
PPI0001876
A
33510818
01
PPI0001877
A
13
#
0.25
33510819
01
PPI0001878
A
33510820
01
PPI0001852
A
33510821
01
PPI0001853
A
9 $
33510822
01
PPI0001854
A
MVL
1.2mm to 1.5mm outer diameter
1.4mm to 1.7mm outer diameter
1.6mm to 1.9mm outer diameter
CODING I
COLOUR:
BLACK
CODING II
COLOUR:
LIGHT GREEN
CODING III
COLOUR:
YELLOW
CODING I
COLOUR:
BLACK
CODING II
COLOUR:
LIGHT GREEN
CODING III
COLOUR:
YELLOW
CODING I
COLOUR:
BLACK
CODING II
COLOUR:
LIGHT GREEN
CODING III
COLOUR:
YELLOW
Gehaeuse
HOUSING
1
Farbe
Color
Material
MATERIAL
Farbe
COLOUR
Material
MATERIAL
Farbe
COLOUR
Material
MATERIAL
4
Material
MATERIAL
Material
MATERIAL
Material
MATERIAL
Schwarz/BLACK
PBT-GF15
Lichtgruen/LIGHT GREEN
PBT-GF15
Gelb/YELLOW
PBT-GF15
Schwarz/BLACK
PBT-GF15
Lichtgruen/LIGHT GREEN
PBT-GF15
YELLOW
PBT-GF15
Gelb/YELLOW
PBT-GF15
Schwarz/BLACK
PBT-GF15
Lichtgruen/LIGHT GREEN
Gelb/YELLOW
PBT-GF15
-
-
PBT-GF15
DELPHI P/N ADDED
INITIAL RELEASE
ECN-12-00208
A
Deckel
COVER
2
None
ORANGE
PBT-GF15
CuSn4
2012/02/16
-
-
-
-
See notes
SEE TABLE
-
SEE TABLE
-
CPA
3
-
-
A1
Kontakt-links
TERMINAL-LEFT
Vin REGNIER
Frank ODOERFER
M GUNREBEN
Harald HOLWEG
SRS CONNECTOR AK2 FERRITE NEUTRAL
FPB90-1 2.5mm CPA
EU-050595
-
Kontakt-rechts
5
TERMINAL-RIGHT
Ferrit
FERRITE
6
CuSn4
Ferrite
1:1
PCC0773533
SERIAL RELEASED
See Table
B
-
1
1
2013/05/24
2013/05/29
2013/06/04
PCC0773533
-
5:1
