SMT–Power–Inductors
DATA SHEET
B82475
Rated inductance 10
µH
.. 680
µH
Construction
Ferrite core
Winding: enamel copper wire
Winding soldered to terminals
Plastic terminal carrier
Features
High rated current
Low DC resistance
Suitable for reflow soldering
Applications
Filtering of supply voltages
Coupling / decoupling
DC/DC converters
Automotive electronics
Terminals
Tinned
Marking
Marking on component:
Manufacturer, L value (in
µH),
date code
Minimum marking on reel:
Manufacturer, part number, ordering code,
L value and tolerance
quantity, date of packing
Delivery mode
24–mm blister tape , reel packing
packaging quantity 500pcs/reel
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
1
B82475–4–5976
18.12.2003
SMT–Power–Inductors
DATA SHEET
B82475
General technical data
Rated inductance L
R
Rated current I
R
Saturation current I
sat
Climatic category
Solderability
DC resistance R
max
Weight
Measured with HP 4284A ,
measuring voltage 100 mV
Maximum permissible DC with temperature increase
of
40 K at ambient temperature of 85
°C
Maximum permissible DC with inductance decrease
∆L/L
0
≈
10%
In accordance with IEC 60068–1 55/125/56
(–55
°C/
+125
°C/
56 days damp heat test)
5s, 235°C, wetting > 90%
Measured at 20
°C
ambient temperature
Approx. 1,5g
¡

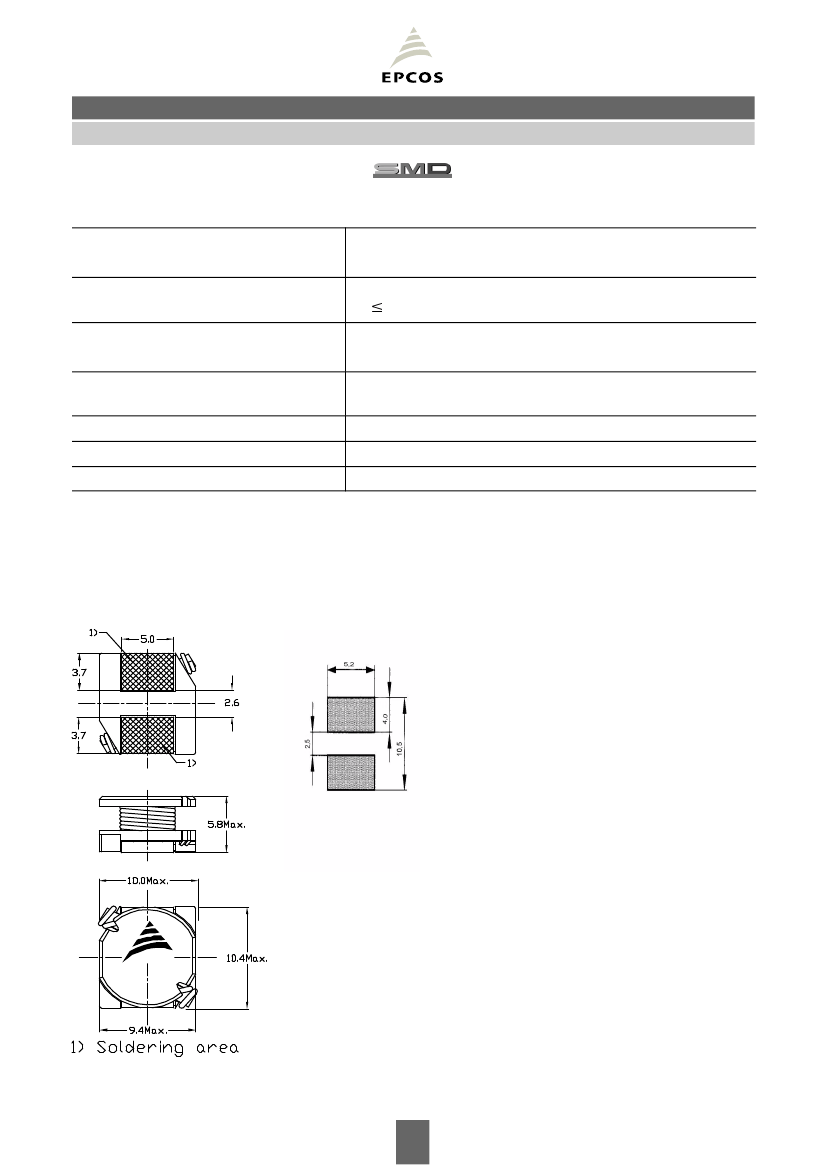

Dimensional drawing and layout recommendation
L Value
Date Code
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
2
B82475–4–5976
18.12.2003
SMT–Power–Inductors
DATA SHEET
B82475
Characteristics and ordering codes
L
R
µH
10
15
22
33
47
68
100
150
220
330
470
680
1
f
L
MHz
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
Tolerance
20 %
20 %
20 %
20 %
10 %
10 %
10 %
10 %
10 %
10 %
10 %
10 %
I
R
A
2,60
2,27
1,95
1,50
1,28
1,11
0,97
0,78
0,66
0,52
0,42
0,28
I
Sat
A
2,75
2,35
2,00
1,60
1,35
1,20
1,00
0,82
0,70
0,55
0,45
0,30
R
max
Ω
0,06
0,08
0,10
0,12
0,17
0,22
0,35
0,47
0,73
1,15
1,48
2,25
Ordering code
B82475–A1103–M
B82475–A1153–M
B82475–A1223–M
B82475–A1333–M
B82475–A1473–K
B82475–A1683–K
B82475–A1104–K
B82475–A1154–K
B82475–A1224–K
B82475–A1334–K
B82475–A1474–K
B82475–A1684–K
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
3
B82475–4–5976
18.12.2003
