DATA SHEET
MMBZ5221BW SERIES
SURFACE MOUNT SILICON ZENER DIODES
VOLTAGE
2.4 to 39 Volts
POWER
200 mWatts
SOT-323
Unit: inch (mm)
FEATURES
• Planar Die construction
.087(2.2)
.070(1.8)
.054(1.35)
.045(1.15)
• Zener Voltages from 2.4V~39V
• Ideally Suited for Automated Assembly Processes
• Both normal and Pb free product are available :
Normal : 80~95% Sn, 5~20% Pb
Pb free: 98.5% Sn above
.056(1.40)
.047(1.20)
.006(.15)
.002(.05)
MECHANICAL DATA
Case: SOT-323, Plastic
Terminals: Solderable per MIL-STD-202, Method 208
Approx. Weight: 0.0052 gram
.004(.10)MAX.
.016(.40)
.078(.20)
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Parameter
Maximum Forward Voltage Drop at IF=100mA
Maximum Power Dissipation (Notes A) at 25
O
C
Peak Forward Surge Current, 8.3ms single half
sine-wave superimposed on rated load (JEDEC method) (Notes B)
Operating Junction and StorageTemperature Range
Symbol
V
F
Value
1.0
200
4.0
-55 to +150
.044(1.1)
.035(0.9)
Units
V
mW
Amps
O
P
D
I
FSM
T
J
SINGLE
NOTES:
A. Mounted on 5.0mm
2
(.013mm thick) land areas.
B. Measured on 8.3ms, single half sine-wave or equivalent square wave, duty cycle = 4 pulses per minute maximum.
STAD-JUL.09.2004
.087(2.2)
.078(2.0)
• 200mW Power Dissipation
.004(.10)MIN.
C
PAGE . 1
No minal Ze ne r Vo ltag e
Part Number
Marking
C ode
No m. V
200 mWatts Zener Diodes
MMBZ5221BW
MMBZ5222BW
MMBZ5223BW
MMBZ5225BW
MMBZ5226BW
MMBZ5227BW
MMBZ5228BW
MMBZ5229BW
MMBZ5230BW
MMBZ5231BW
MMBZ5232BW
MMBZ5234BW
MMBZ5235BW
MMBZ5236BW
MMBZ5237BW
MMBZ5239BW
MMBZ5240BW
MMBZ5241BW
MMBZ5242BW
MMBZ5243BW
MMBZ5245BW
MMBZ5246BW
MMBZ5248BW
MMBZ5250BW
MMBZ5251BW
MMBZ5252BW
MMBZ5254BW
MMBZ5255BW
MMBZ5256BW
MMBZ5257BW
MMBZ5258BW
MMBZ5259BW
C1
C2
C3
C5
D1
D2
D3
D4
D5
E1
E2
E4
E5
F1
F2
F4
F5
H1
H2
H3
H5
J1
J3
J5
K1
K2
K4
K5
M1
M2
M3
M4
2.4
2.5
2.7
3
3.3
3.6
3.9
4.3
4.7
5.1
5.6
6.2
6.8
7.5
8.2
9.1
10
11
12
13
15
16
18
20
22
24
27
28
30
33
36
39
2.28
2.38
2.57
2.85
3.14
3.42
3.71
4.09
4.47
4.85
5.32
5.89
6.46
7.13
7.79
8.65
9.50
10.45
11.40
12.35
14.25
15.20
17.10
19.00
20.90
22.80
25.65
26.60
28.50
31.35
34.20
37.05
2.52
2.63
2.84
3.15
3.47
3.78
4.10
4.52
4.94
5.36
5.88
6.51
7.14
7.88
8.61
9.56
10.50
11.55
12.60
13.65
15.75
16.80
18.90
21.00
23.10
25.20
28.35
29.40
31.50
34.65
37.80
40.95
30
30
30
30
28
24
23
22
19
17
11
7
5
6
8
10
17
22
30
13
16
17
21
25
29
33
41
44
49
58
70
80
V
Z
@ I
ZT
M i n. V
M a x. V
Ω
Max. Ze ne r Imp e d ance
Z
ZT
@ I
ZT
mA
Ω
Z
ZK
@ I
ZK
mA
Max Re ve rse
Le akag e Curre nt
I
R
@ V
R
µA
V
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
20.0
9.5
8.5
7.8
7.0
6.2
5.6
5.2
5.0
4.5
4.2
3.8
3.4
3.2
1200
1250
1300
1600
1600
1700
1900
2000
1900
1600
1600
1000
750
500
500
600
600
600
600
600
600
600
600
600
600
600
600
600
600
700
700
800
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
100
100
75
50
25
15
10
5.0
5.0
5.0
5.0
5.0
3.0
3.0
3.0
3.0
3.0
3.0
2.0
1.0
0.5
0.1
0.1
0.1
0.1
0.1
0.1
0.1
0.1
0.1
0.1
0.1
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
2.0
2.0
3.0
4.0
5.0
6.0
6.0
6.5
8.0
8.4
9.1
9.9
11.0
12.0
14.0
15.0
17.0
18.0
21.0
21.0
23.0
25.0
27.0
30.0
STAD-JUL.09.2004
PAGE . 2

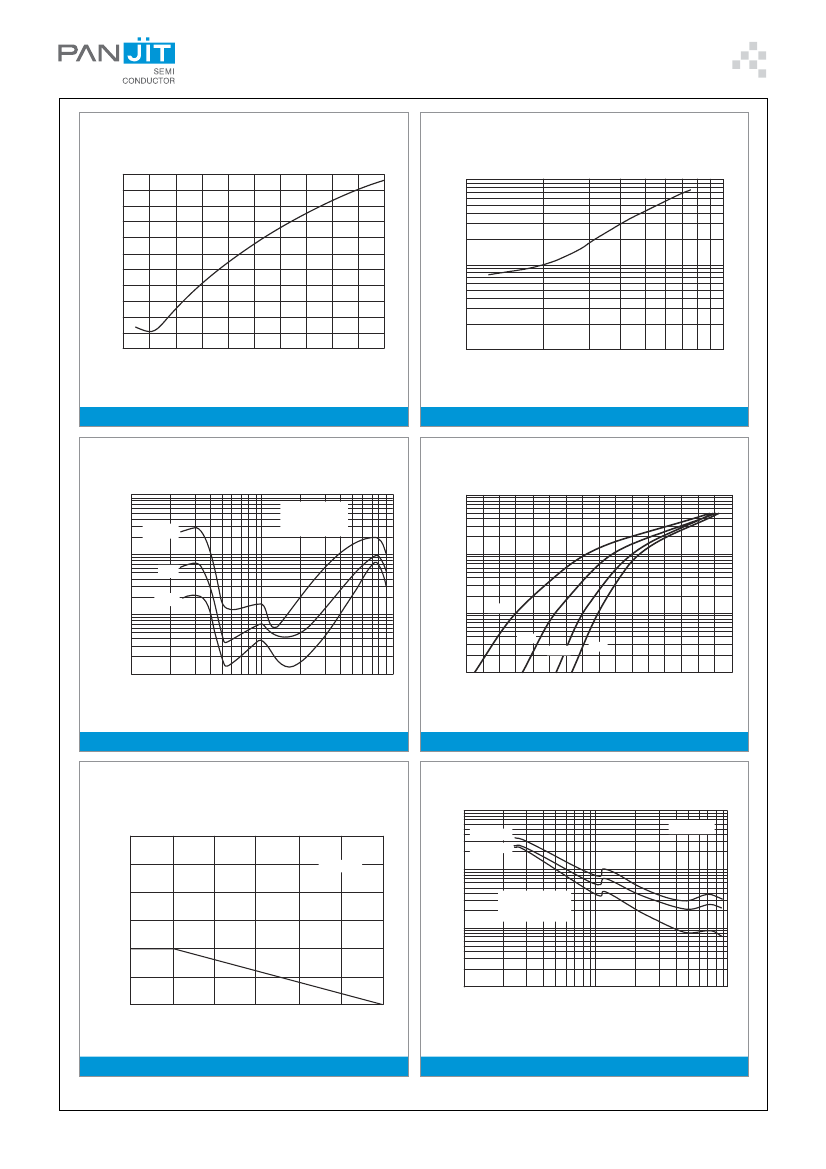

TEMPERATURE COEFFICIENT,(mA/
O
C)
8
7
6
5
4
3
2
1
TEMPERATURE COEFFICIENT,(mA/
O
C)
100
10
0
-1
-2
-3
2
3
4
5
6
7
8
9
10
11
12
1
10
100
NOMINAL ZENER VOLTAGE,VOLTS
NOMINAL ZENER VOLTAGE,VOLTS
Fig.1 TEMPERATURE COEFFICENTS
Fig.2 TEMPERATURE COEFFICENTS
1000
DYNAMIC IMPEDANCE,W
IZ = 1 mA
FORWARD CURRENT,mA
T
J
=25 C
I
Z(AC)=0.1
I
Z(DC)
F=1 kHZ
O
1000
100
5 mA
20 mA
100
10
10
150
O
C
75 C
O
25
O
C
5
O
C
1
1
10
NORMAL ZENER VOLTAGE, VOLTS
100
1
0.4
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
FORWARD VOLTAGE, VOLTS
Fig.3 EFFECT OF ZENER VOLTAGE ON ZENER IMPEDANCE
Fig.4 TYPICAL FORWARD VOLTAGE
1000
0.6
POWER DISSIPATION, Watts
0 V BIAS
1 V BIAS
T
A
=25
O
C
T
A
=25
o
C
0.5
0.4
0.3
0.2
0.1
0
CAPACITANCE,pF
100
BIASAT
50% OF VZ NOM
10
1
0
25
50
75
100
125
150
1
10
NORMAL ZENER VOLTAGE, VOLTS
100
TEMPERATURE (
O
C)
Fig.5 STEADY STATE POWER DERATING
Fig.6 TYPICAL CAPACITANCE
STAD-JUL.09.2004
PAGE . 3

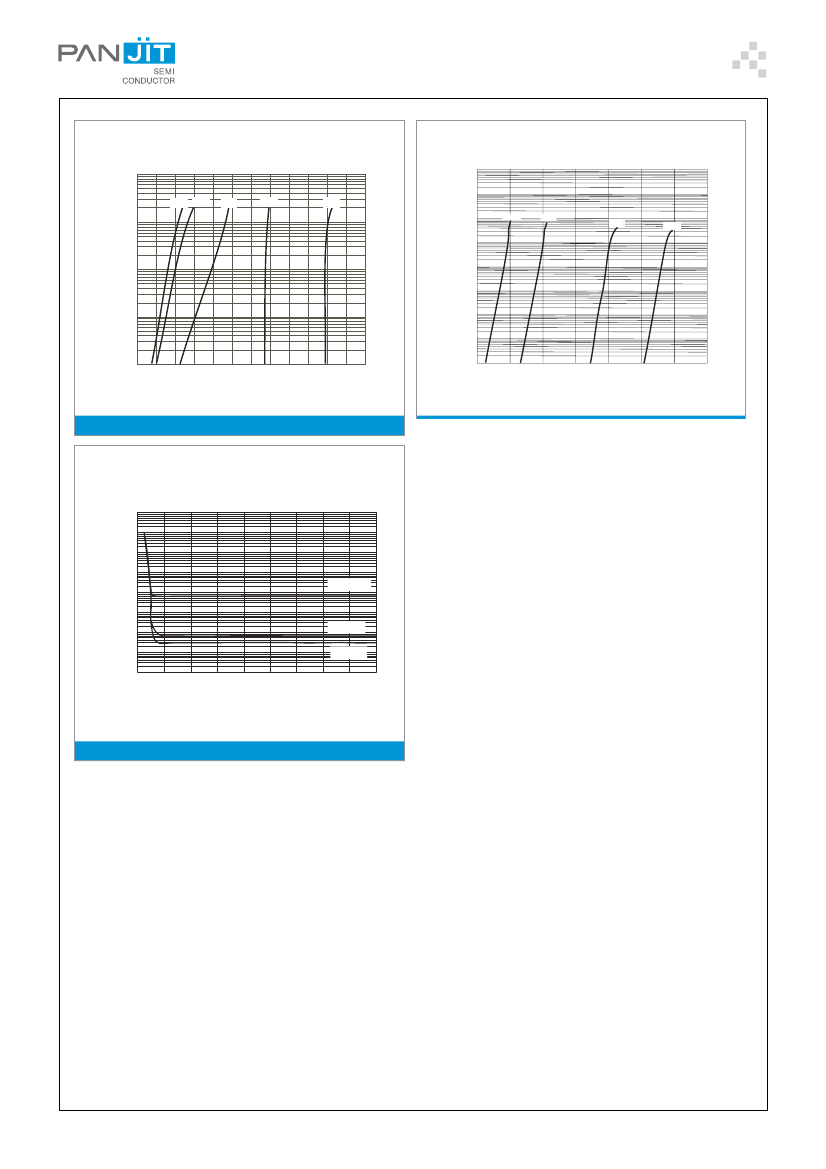

10
-1
10
0
ZENER CURRENT, Amperes
ZENER CURRENT, Amperes
2.4V
3.0V
10
-1
4.7V
6.8V
10V
10
-2
10
-2
15V
20V
30V
39V
10
-3
10
-3
10
-4
10
-5
10
-4
10
-6
10
-7
10
-5
10
-8
0
2
4
6
8
10
12
10
15
20
25
30
35
40
45
ZENER VOLTAGE, VOLTS
Fig.7 ZENER VOLTAGE VERSUS ZENER CURRENT
ZENER VOLTAGE, VOLTS
Fig.8 ZENER VOLTAGE VERSUS ZENER CURRENT
1000
LEAKAGE CURRENT,uA
100
10
1
0.1
0.01
0.001
0.0001
0.00001
0
10
20
30
40
50
60
70
+150 C
O
+25 C
-55 C
80
90
O
O
NORMAL ZENER VOLTAGE, VOLTS
Fig.9 TYPICAL LEAKAGE CURRENT
STAD-JUL.09.2004
PAGE . 4
