2015-08-20
Power TOPLED
Datasheet
Version 1.2
LB E6SG

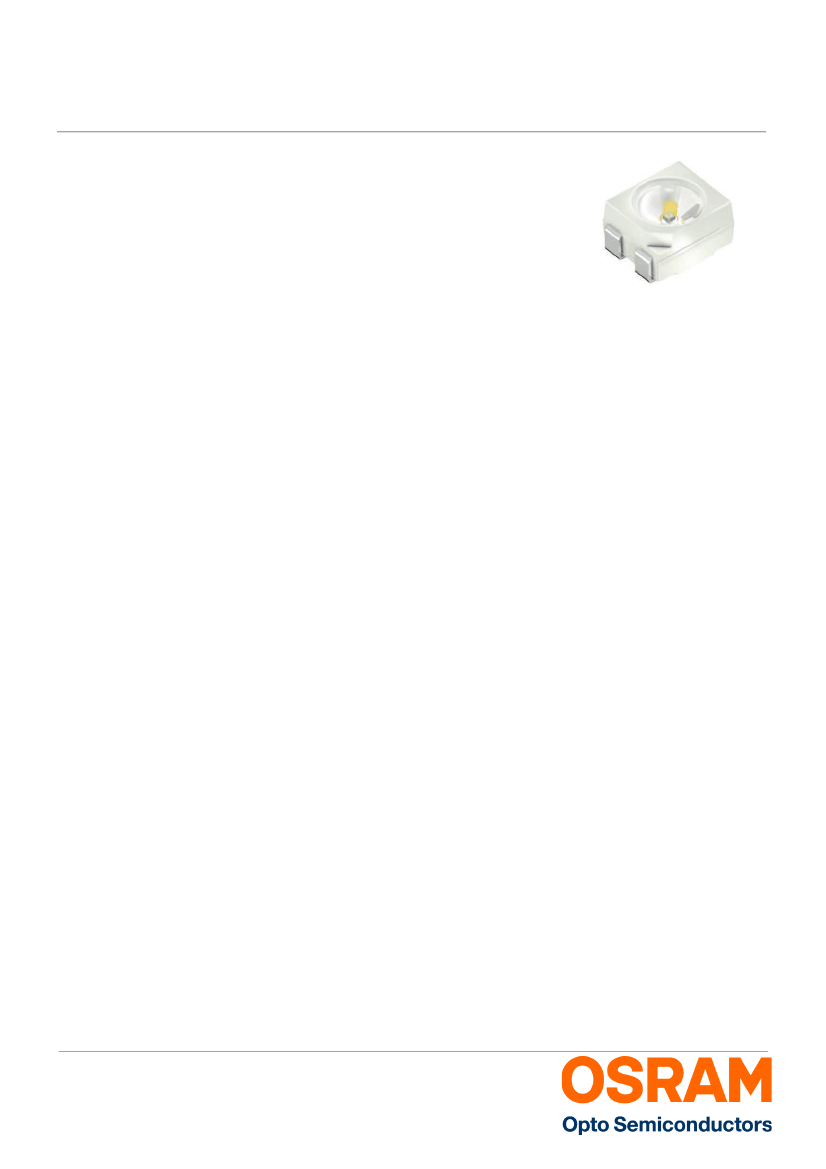

PowerTOPLED, a powerful member of the TOPLED
family. Thanks to their high luminous efficacy, the
LEDs are ideal for rear light clusters and indicators on
vehicles and for display panels for traffic control
systems.
PowerTOPLED, ein leistungsstarkes Mitglied der
TOPLED Familie. Dank der hohen Lichtausbeute
eignen sie sich ideal für Heckleuchten und Indikatoren
an Fahrzeugen und für Display-Panels in
Verkehrsleitsysteme.
Features:
•
Package:
white PLCC-4 package, colorless clear
silicone resin
•
Technology:
ThinGaN
•
Viewing angle at 50 % I
V
:
120° (Lambertian
Emitter)
•
Color:
blue (470 nm)
Applications
•
Backlighting
•
Signal and Symbol Luminary
•
Scanners
Besondere Merkmale:
•
Gehäusetyp:
weisses PLCC-4 Gehäuse,
farbloser, klarer Silikon Verguss
•
Technologie:
ThinGaN
•
Abstrahlwinkel bei 50 % I
V
:
120° (Lambertscher
Strahler)
•
Farbe:
blau (470 nm)
Anwendungen
•
Hinterleuchtung
•
Signal- und Symbolleuchten
•
Scanner
2015-08-20
1
Version 1.2
Ordering Information
Bestellinformation
Type:
Typ:
Luminous Intensity
1)
page 20
Lichtstärke
1)
Seite 20
I
F
= 30 mA
I
V
[mcd]
LB E6SG-T1U2-35
Note:
LB E6SG
Ordering Code
Bestellnummer
280 ... 710
Q65110A7883
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. LB E6SG-T1U2-35 means that
only one group T1, T2, U1, U2 will be shippable for any packing unit.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups will be shipped on any
one packing unit. E. g. LB E6SG-T1U2-35 means that only one wavelength group 3,4,5 will be shippable. LB E6SG-T1U2-35 means
that the device will be shipped within the specified limits as stated on page 5.
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped
on any packing unit. E. g. LB E6SG-T1U2-35 means that only one forward voltage group 4,5,6 will be shippable.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. LB E6SG-T1U2-35 bedeutet, dass
in einer Verpackungseinheit nur eine der Helligkeitsgruppen T1, T2, U1, U2 enhalten ist.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Wellenlängengruppe geliefert. Z. B. LB E6SG-T1U2-35 bedeutet, dass in einer Verpackungseinheit nur eine der
Wellenlängengruppen 3,4,5 enthalten ist (siehe Seite 5). LB E6SG-T1U2-35 bedeutet, dass das Bauteil innerhalb der spezifizierten
Grenzen geliefert wird.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit
wird nur eine Durchlassspannungsgruppe geliefert. Z. B. LB E6SG-T1U2-35 bedeutet, dass nach Durchlassspannungsgruppen
gruppiert wird. In einer Verpackungseinheit ist nur eine der Durchlassspannungsgruppen 4,5,6 enthalten (siehe Seite 5).
2015-08-20
2
Version 1.2
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature for short time applications *
Sperrschichttemperatur für Kurzzeitanwendung *
Junction temperature
Sperrschichttemperatur
Junction Temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
S
= 25 °C)
Surge current
Stoßstrom
(t ≤ 10 µs; D = 0.005; T
S
= 25 °C)
Reverse voltage
Sperrspannung
(T
S
= 25 °C)
Symbol
Symbol
T
op
T
stg
T
j
T
j
T
j
I
F
Values
Werte
-40 ... 110
-40 ... 110
175
125
>150 for short term
applications
5 ... 50
LB E6SG
Unit
Einheit
°C
°C
°C
°C
°C
mA
I
FM
300
mA
V
R
not designed for reverse
operation
2
V
V
ESD
ESD withstand voltage
ESD Festigkeit
(acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class 2)
Note:
Anm:
*The median lifetime (L70/B50) for Tj = 175°C is 100h.
*Die mittlere Lebensdauer (L70/B50) bei Tj = 175°C beträgt 100h.
kV
2015-08-20
3
Version 1.2
Characteristics
(T
S
= 25 °C; I
F
= 30 mA)
Kennwerte
Parameter
Bezeichnung
Wavelength at peak emission
Wellenlänge d. emittierten Lichtes
Dominant Wavelength
2)
page 20
Dominantwellenlänge
2)
Seite 20
Spectral bandwidth at 50% I
rel max
Spektrale Bandbreite b. 50% I
rel max
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
3)
page 20
Durchlassspannung
3)
Seite 20
Reverse current
Sperrstrom
Temperature coefficient of λ
peak
Temperaturkoeffizient von λ
peak
Real thermal resistance junction / ambient
4)
page 20
,
5)
page 20
LB E6SG
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(typ.)
(min.)
(typ.)
(max.)
λ
peak
λ
dom
λ
dom
λ
dom
∆λ
2ϕ
V
F
V
F
V
F
I
R
(typ.)
(max.)
TC
λpeak
R
th JA real
Values
Werte
464
463
470
475.5
25
120
2.90
3.40
3.80
not designed for
reverse operation
0.04
300
Unit
Einheit
nm
nm
nm
nm
nm
°
V
V
V
nm/K
K/W
Realer Wärmewiderstand Sperrschicht / Umgebung
4)
Seite 20
, 5)
Seite 20
Real thermal resistance junction / solder point
5)
page 20
(max.)
R
th JS real
180
K/W
Realer Wärmewiderstand Sperrschicht / Lötpad
5)
Seite 20
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2015-08-20
4
Version 1.2
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
T1
T2
U1
U2
Luminous Intensity
1)
page 20
Lichtstärke
1)
Seite 20
(min.) I
v
[mcd]
280
355
450
560
Luminous Intensity
1)
page 20
Lichtstärke
1)
Seite 20
(max.) I
v
[mcd]
355
450
560
710
LB E6SG
Luminous Flux
6)
page 20
Lichtstrom
6)
Seite 20
(typ.) Φ
V
[mlm]
950
1210
1520
1910
Forward Voltage Groups
3)
page 20
Durchlassspannungsgruppen
3)
Seite 20
Group
Gruppe
4
5
6
(min.) V
F
[V]
2.90
3.20
3.50
(max.) V
F
[V]
3.20
3.50
3.80
Dominant Wavelength Groups
2)
page 20
Dominant Wellenlängengruppen
2)
Seite 20
Group
Gruppe
3
4
5
Note:
Anm.:
blue
(min.) λ
dom
[nm]
463
467
471
(max.) λ
dom
[nm]
467
471
475.5
No packing unit / tape ever contains more than one color group for each selection.
In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Farbe enthalten.
2015-08-20
5
