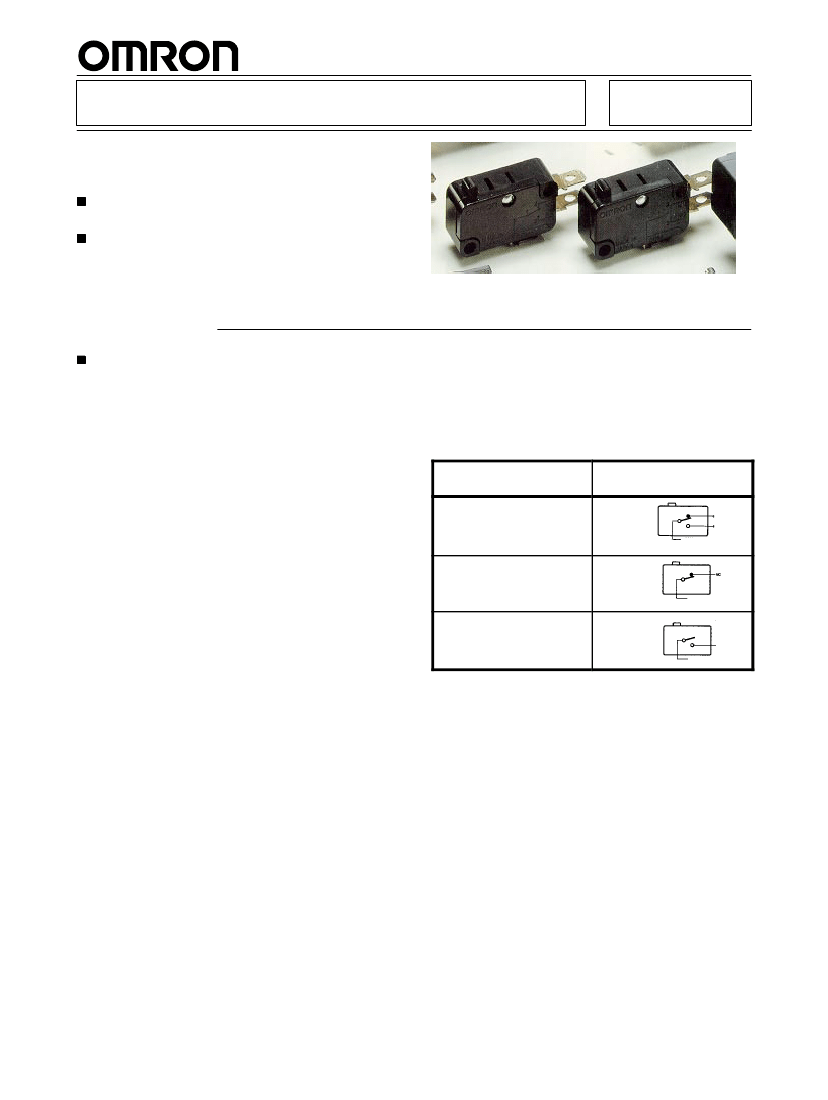

MICRORUPTEUR
Microrupteur miniature
fiable et sûr
Connu depuis des années pour
sa fiabilité et ses performances
Vaste gamme de modèles
conformes à diverses normes
de sécurité
IV
Références
Comment lire une référence
V–_ _ _ – _ _ _
(R)
1
1. Caractéristiques
16 : 16 A 250 Vc.a.
11 : 11 A 250 Vc.a.
6 : 6 A 250 Vc.a.
2. Distance entre contacts
Aucune indication : 1 mm (distance F)
G: 0,5 mm (distance G)
3. Actionneur
Aucune indication : plongeur
1 : levier court et plat
2 : levier plat
3 : levier long et plat
4 : levier bosselé
5 : levier court à roulette
6 : levier à roulette
2 : 1 NF
NF
COM
2
3
4
5
6
4. Contact et position de la borne commune
Contact
1 : 1 RT
NF
NO
COM
Position de la borne com-
mune
3 : 1 NF
NO
COM
5. Cosse
C2 : cosse à connexion rapide (n
o
187)
C : cosse à connexion rapide (n
o
250)
6. OF max.
6 : 400 gf (3,92 N)
5 : 200 gf (1,96 N)
4 : 100 gf (0,98 N)
Ces forces s’appliquent aux modèles avec plongeur.
1
V
Actionneur
Contacts
Type de
contact
Cosse
à con-
nexion
rapide
n
o
187
n
o
250
1 NF
no 187
n
o
250
1 NO
n
o
187
n
o
250
Levier court et
plat
1 RT
n
o
187
n
o
250
Levier plat
1 RT
n
o
187
n
o
250
Levier long et
plat
1 RT
n
o
187
n
o
250
OF: 400 gf
(3,92 N)
cf Rem. 2
V-16-1C26(R)
V-16-1C6(R)
V-16-2C26(R)
V-16-2C6(R)
V-16-3C26(R)
V-16-3C6(R)
V-161-1C26(R)
V-161–1C6(R)
V-162-1C26(R)
V-162-1C6(R)
V-163-1C26(R)
V-163-1C6(R)
16 A
OF: 200 gf
(1,96 N)
cf Rem. 2
V-16-1C25(R)
V-16-1C5(R)
Y
V-16-2C25(R)
V-16-2C5(R)
V-16-3C25(R)
V-16-3C5(R)
V-161-1C25(R)
V-161-1C5(R)
V-162-1C25(R)
V-162-1C5(R)Y
V-163-1C25(R)
V-163-1C5(R)Y
OF: 200 gf
(1,96 N)
cf Rem. 2
V-11-1C25(R)
V-11-1C5(R)
V-11-2C25(R)
V-11-2C5(R)
V-11-3C25(R)
V-11-3C5(R)
V-111-1C25(R)
V-111-1C5(R)
V-112-1C25(R)
V-112-1C5(R)
V-113-1C25(R)
V-113-1C5(R)
11 A
OF: 100 gf
(0,98 N)
cf Rem. 2
V-11-1C24(R)
V-11-1C4(R)
V-11-2C24(R)
V-11-2C4(R)
V-11-3C24(R)
V-11-3C4(R)
V-111-1C24(R)
V-111-1C4(R)
V-112-1C24(R)
V-112-1C4(R)
V-113-1C24(R)
V-113-1C4(R)
6A
OF: 100 gf
(0,98 N)
cf Rem. 2
V-6-1C24(R)
V-6-1C4(R)
V-6-2C24(R)
V-6-2C4(R)
V-6-3C24(R)
V-6-3C4(R)
V-61-1C24(R)
V-61-1C4(R)
V-62-1C24(R)
V-62-1C4(R)
V-63-1C24(R)
V-63-1C4(R)
V
Plongeur
1 RT
Levier bosselé
1 RT
n
o
187
n
o
250
n
o
187
n
o
250
V-164-1C26(R)
V-164-1C6(R)
V-164-1C25(R)
V-164-1C5(R)
V-114-1C25(R)
V-114-1C5(R)
V-114-1C24(R)
V-114-1C4(R)
V-64-1C24(R)
V-64-1C4(R)
Levier court à
roulette
1 RT
V-165-1C26(R)
V-165-1C6(R)
V-165-1C25(R)
V-165-1C5(R)Y
V-115-1C25(R)
V-115-1C5(R)
V-115-1C24(R)
V-115-1C4(R)
V-65-1C24(R)
V-65-1C4(R)
Levier à rou-
lette
1 RT
n
o
187
n
o
250
V-166-1C26(R)
V-166-1C6(R)
V-166-1C25(R)
V-166-1C5(R)Y
V-116-1C25(R)
V-116-1C5(R)
V-116-1C24(R)
V-116-1C4(R)
V-66-1C24(R)
V-66-1C4(R)
Remarques :
1. Les produits avec marque VDE ne sont fabriqués que sur commande
2. Les valeurs indiquées concernent uniquement les modèles avec plongeur.
Y
Produit classifié standard
2
V
V
Caractéristiques techniques
Caractéristiques des contacts
Contact
Tension
nominale
Charge non–inductive (A)
Charge résistive
NF
16 A
250 Vc.a.
8 Vc.c.
30 Vc.c.
125 Vc.c.
250 Vc.c.
11 A
250 Vc.a.
8 Vc.c.
30 Vc.c.
125 Vc.c.
250 Vc.c.
6A
250 Vc.a.
8 Vc.c.
30 Vc.c.
125 Vc.c.
250 Vc.c.
16
16
10
0,6
0,3
11
11
6
0,6
0,3
6
6
6
0,4
0,3
NO
2
4
4
0,1
0,05
1.5
3
3
0,1
0,05
0.5
3
3
0,1
0,05
Charge lampe
NF
NO
10
10
10
0,6
0,3
6
6
6
0,6
0,3
4
4
4
0,4
0,2
Charge inductive (A)
Charge inductive
NF
NO
3
6
4
0,1
0,05
2
3
3
0,1
0,05
–
–
–
–
–
15 A max.
24 A max.
Charge moteur
NF
NO
40 A max.
Courant
d’appel
Remarques :
1. La charge inductive a un facteur de puissance de 0,4 min. (c.a.) et une constante de temps de 7 ms max. (c.c.).
2. La charge lampe a un courant d’appel égal à 10 fois la valeur du courant nominal ; la charge moteur a un courant d’appel égal à 6
fois la valeur du courant nominal.
3. Les caractéristiques du tableau ci–dessus s’appliquent aux modèles avec distance entre contacts de 1 mm.
Caractéristiques mécaniques
Modèle
Vitesse de fonctionnement
Fréquence de fonctionnement
Résistance du contact
Résistance d’isolement
Rigidité diélectrique
V–16
0,1 mm à 1 m/s (au plongeur)
Mécanique : 600 manoeuvres/mn ; Electrique : 60 manoeuvres/mn
15 MW max. (initiale)
100 MW min. (à 500 Vc.c.)
1 000 Vc.a. entre cosses non continues
2 000 Vc.a. entre chaque cosse et la terre
Résistance aux vibrations (plongeur)
Résistance aux chocs
(plongeur)
Température ambiante
Humidité ambiante
Durée de vie
Mécanique
Electrique
Matière du boîtier
Poids
Destruction
Endom-
magement
Niveau d’endommagement : 10 à 55 Hz, 1,5 mm en double amplitude
1 000 m/s
2
min. (100 G env.)
300 m/s
2
min. (30 G env.)
200 m/s
2
min. (20 G env.)
100 m/s
2
min. (10 G env.)
30 MW max. (initial)
V–11
V–6
En fonctionnement : – 25 à 80
o
C
85 % max.
50 000 000 manoeuvres min.
100 000 manoeuvres min.
Thermoplastique
6,2 g env. (plongeur)
300 000 manoeuvres min.
500 000 manoeuvres min.
3
V
V

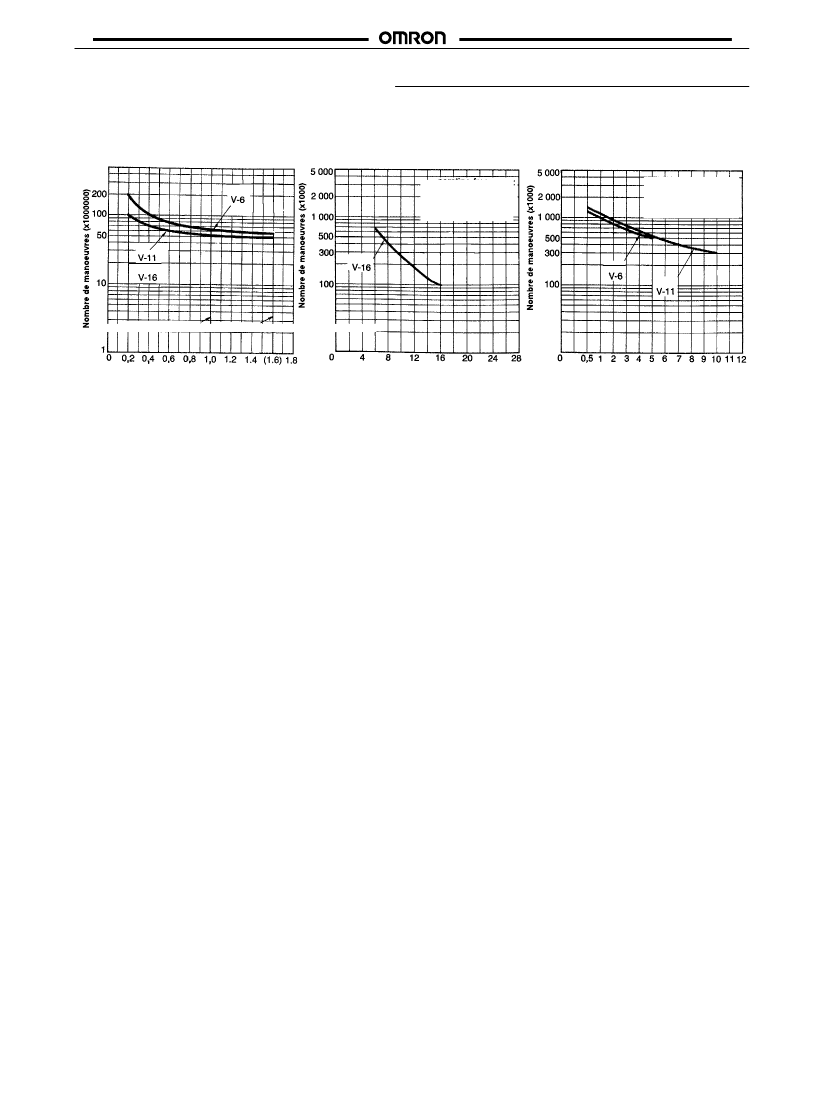

Courbes de fonctionnement
Durée de vie mécanique
V-16, -11, -6
Durée de vie électrique
V-16, -11, -6
Fréquence de
fonctionnement :
60 manoeuvres/mn
cos
Fréquence de
fonctionnement :
60 manoeuvres/mn
cos
φ
=1
φ
=1
Valeur nominale de la surcourse
Déplacement max.
Surcourse (mm)
Courant commuté (A)
Courant commuté (A)
4
V
V
Dimensions (mm)
Remarques :
1. Sauf indication contraire, une tolérance
+
0,4 mm peut être appliquée à toutes les dimensions.
2. Les schémas suivants montrent des modèles ayant des cosses à connexion rapide en fond de boîtier pour la série n
o
250. Pour les
autres types de cosses, reportez–vous au chapitre ”Cosses”.
Plongeur
V-16-1_6(R), V-16-1_5(R), V-11-1_5(R), V-11-1_4(R), V-6-1_4(R)
20,2+0,25
2,8
1,6
+0,13
PT
3,1
–0,03
dia.
0,6
2,8
8,4 15,9 19,1
Modèle
4,2 2,8
V-16-
1_6(R)
400 gf
(3,92 N)
80 gf
(1,77 N)
1,2 mm
1,0 mm
V-16-
1_5(R)
200 gf
(1,96 N)
50 gf
(0,49 N)
V-11-
1_5(R)
200 gf
(1,96 N)
50 gf
(0,49 N)
V-11-
1_4(R)
100 gf
(0,98 N)
20 gf
(0,20 N)
V-6-
1_4(R)
100 gf
(0,98 N)
20 gf
(0,20 N)
2,8
OP
10,3+0,1
3,1
–0,02
+0,13
FF max.
FR min.
22,2+0,1
27,8
2,8
39,8+0,8
12,0 Cosses à connexion
rapide no 250 (épaisseur 0,8)
10,3
PC max.
SC min.
MD
max.
PE
0,4 mm (0,3 mm)
14,7
+
0,4 mm
Remarque :
les valeurs indiquées entre parenthèses correspondent
à la distance entre contacts de 0,5 mm
Levier court et plat
V-161-1_6(R), V-161-1_5(R), V-111-1_5(R), V-111-1_4R), V-61-1_4(R)
22,1
8,1
0,5*
4,3 2,8
0,6
PT
Modèle
FF max.
V-161-1_6(R)
V-161-1_5(R)
V-111-1_5(R)
V-111-1_4(R)
V-61-1_4(R)
400 gf
(3,92 N)
50 gf
(0,49 N)
1,6 mm
0,8 mm
200 gf
(1,96 N)
50 gf
(0,49 N)
200 gf
(1,96 N)
50 gf
(0,49 N)
100 gf
(0,98 N)
15 gf
(0,15 N)
100 gf
(0,98 N)
15 gf
(0,15 N)
OP
FR min.
*Levier en acier inoxydable
PC max.
SC min.
MD max.
PE
0,6 mm (0,5 mm)
15,2
+
0,5 mm
Remarque
: les valeurs indiquées entre parenthèses correspondent à la distance entre
contacts de 0,5 mm
Levier plat
V-162-1_6, V-162-1_5, V-112-1_5, V-112-1_4, V-62-1_4
Modèle
35,6+0,8
PT
0,5*
0,6
4,3 2,8
V-162- 1_6
250 gf
(2,45 N)
25 gf
(0,25 N)
4,0 mm
1,6 mm
V-162- 1_5
125 gf
(1,23 N)
14 gf
(0,14 N)
V-112- 1_5
125 gf
(1,23 N)
14 gf
(0,14 N)
V-112- 1_4
60 gf
(0,59 N)
6 gf
(0,06 N)
V-62- 1_4
60 gf
(0,59 N)
6 gf
(0,06 N)
FF max.
FR min.
PC max.
OP
*Levier en acier inoxydable
SC min.
MD max.
PE
1,5 mm (0,8 mm)
15,2
+
1,2 mm
Remarque :
les valeurs indiquées entre parenthèses correspondent à la distance entre
contacts de 0,5 mm
5
