813-SL140.0M-10B Overview

140.0 MHz Bandpass Filter Low Loss

Oscilent Corporation IF SAW Filter | 813-SL140.0M-10B
Page 1 of 2
IF SAW Filter
Part Number
Package
Application
Last Modified
813-SL140.0M-10B
.
TYPE :
13.3 x 6.5 SMD
Base Station & Repeater
Apr 18, 2007
140.0 MHz Bandpass Filter
Low Loss
PART NUMBER :
813-SL140.0M-10B
..
OPERATING CONDITIONS / ELECTRICAL CHARACTERISTICS
PARAMETERS
Center Frequency
Insertion Loss at Fo
Source Impedance (single ended)*
Load Impedance (single ended)*
Bandwidth at -1.0 dB
Bandwidth at -3.0 dB
Bandwidth at -40.0 dB
Bandwidth at -45.0 dB
Relative Attenuation:
Lower Sidelobe
Upper Sidelobe
Amplitude Ripple
Group Delay Variation
Absolute Delay at Fo
Temperature Coefficient
45
41
-
-
-
-
48
45
0.4
64
0.97
-
Minimum
139.85
-
-
-
9.1
9.9
-
-
Typical
140.0
13.6
50
50
9.3
10.1
12.9
13.2
-
-
-
1.0
100
-
-94
dB
dB
dBp-p
nsec
µsec
ppm/°C
Maximum
140.15
15.0
-
-
-
-
13.1
14.0
Units
MHz
dB
ohm
ohm
MHz
MHz
MHz
MHz
*With Matching Network (Reference Testing Environment Circuit as shown) Modifiy Impedance Values as necessary.
.

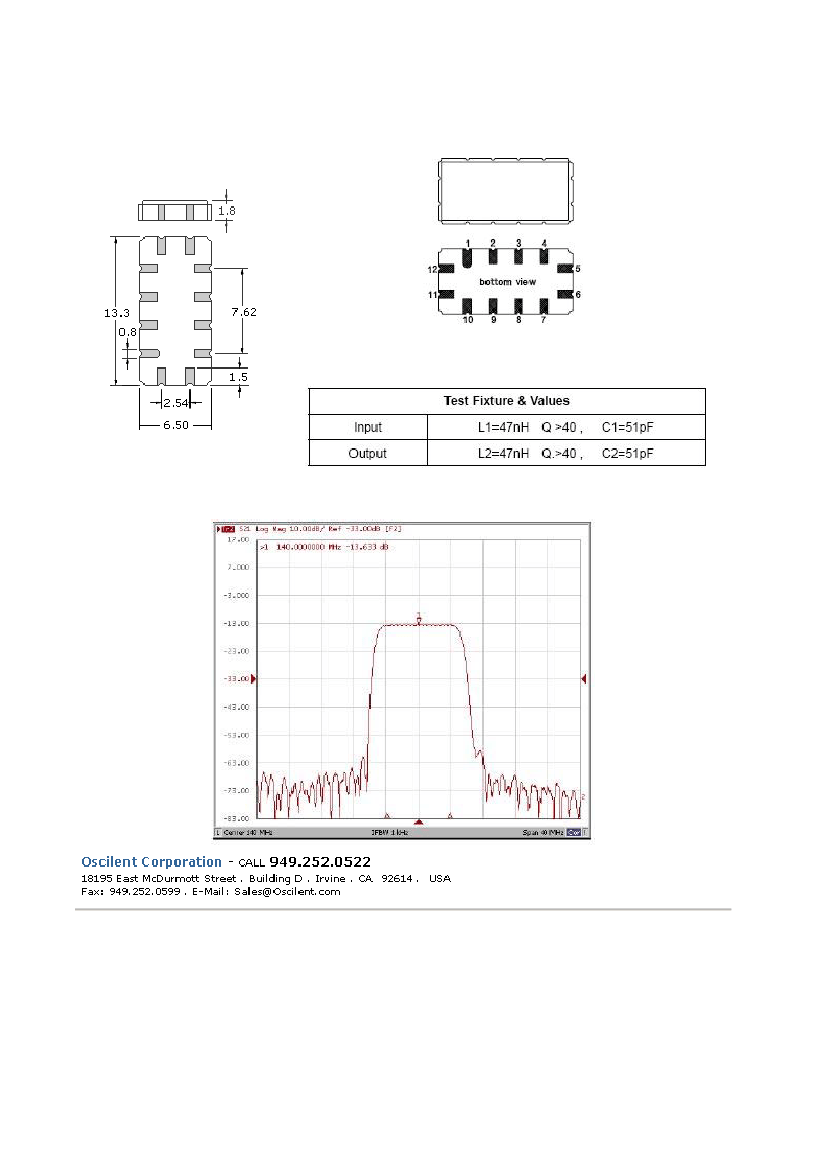

PACKAGE OUTLINE
(mm)
TEST FIXTURE
