2-Line Filters
for General-Purpose Applications
Power line filters for single-phase systems
Rated voltage 250 V~, 50/60 Hz
Rated current 1 to 6 A

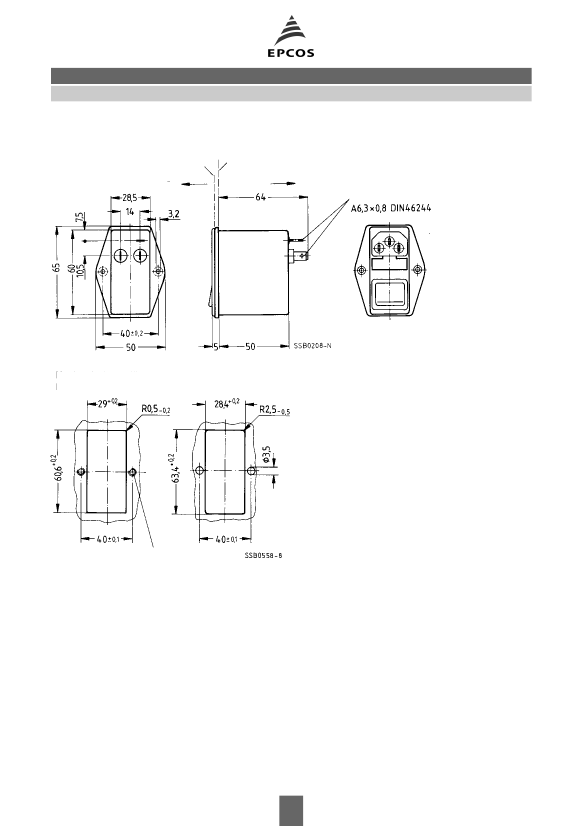

Construction
s
Filter with IEC connector, fuse holder
B84103
and switch
s
Appliance connector as per IEC 60320
s
Fuse holder 5
×
20 mm
s
2-pole disconnector
Features
s
Enhanced differential-mode insertion loss
s
For installation in instrument housings
Applications
s
Medium-performance switch-mode power supplies
s
Industrial electronics
s
Measuring instruments
Terminals
s
Tab connector 6,3 x 0,8 mm at output
Marking
Marking on component:
Manufacturer’s logo, ordering code,
rated voltage, rated current,
date code
Minimum marking on packaging:
Manufacturer’s logo, ordering code
Circuit diagram
LINE
L
LOAD
L’
IEC Connector
IEC-Stecker
N
N’
SSB0207-F
196
03/01
2-Line Filters
for General-Purpose Applications
Technical data
Rated voltage
V
R
Rated current
I
R
Test voltage
V
P
Leakage current
l
leak
Climatic category
Weight
250 V~, 50/60 Hz
Referred to 40
°
C ambient temperature
1414 V–, 2 s (line/line)
2700 V–, 2 s (lines/case)
< 1 mA at 230 V~, 50 Hz
B84103
In accordance with EN 60068-1
25/085/21 (– 25
°
C/+ 85
°
C/21 days damp heat test)
approx. 150 g
Characteristics and ordering codes
I
R
A
1
3
6
0,33
µ
F (X2) +
2
×
10 nF (Y2)
0,33
µ
F (X2) +
2
×
10 nF (Y2)
0,33
µ
F (X2) +
2
×
10 nF (Y2)
2
×
9 mH +
2
×
270
µ
H
2
×
1,5 mH +
2
×
22
µ
H
2
×
0,47 mH +
2
×
8
µ
H
B84103-S1-A10
B84103-S1-A30
B84103-S1-A60
C
R
L
R
Ordering code
Approvals
565-3
×
×
×
×
—
—
×
×
×
×
= approval granted
197
03/01
