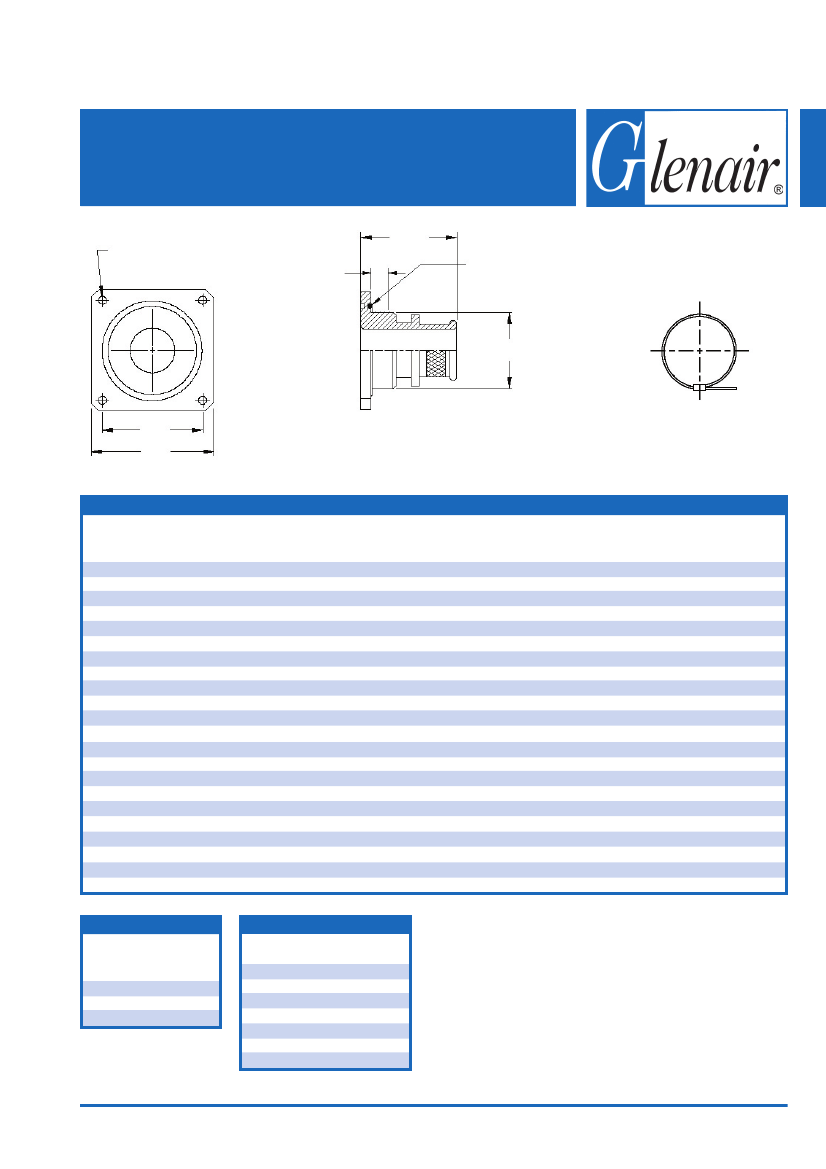

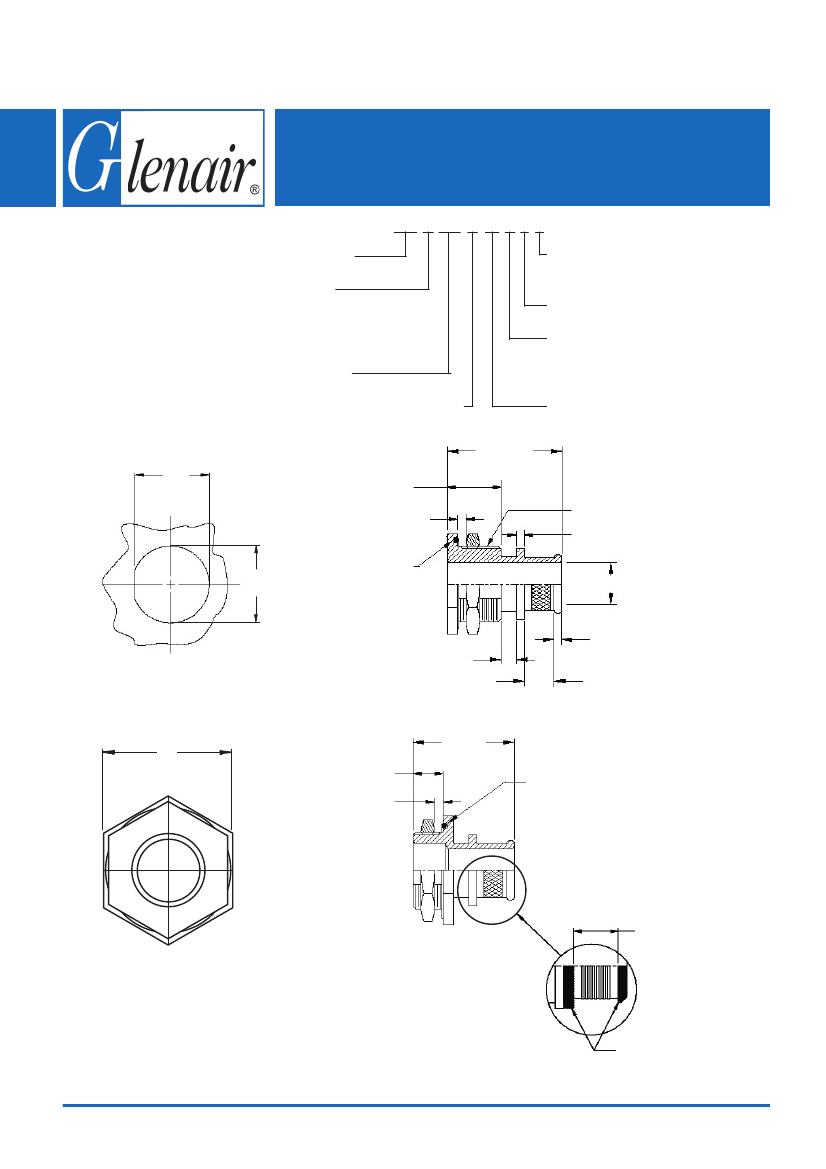

630-022
EMI/RFI Environmental Bulkhead Banding Adapter
with Optional Shrink Boot
Jam Nut and Panel Mount - Straight
630 A 022 M 16 B P T
63
Banding Porch
Shield
Termination
C
D
B
© 2005 Glenair, Inc.
Product Series
Fitting Type
A = Rear Mount
B = Front Mount
C = Flange Mount
Basic Part No.
Finish (Table II - See inside back
cover fold-out or page 14)
1.250
(31.8) Max
.500 (12.7) Ref.
.125 (3.2) Max
Panel (Typ)
O-Ring
Shrink Boot (Table V -
Omit for none)
Polysulfide (Omit for none)
B = Band
K = Precoiled Band
(Omit for none)
Cable Entry (Table III)
A Thread (Table III)
.075 (1.9) Typ.
Cable Entry
Type A
Rear Mount
.135 (3.4) Typ.
.060 (1.5) Typ.
.380 (9.7) Typ.
1.250
(31.8)
Max
O-Ring
.410 (10.4) Ref.
.125 (3.2) Max
Panel (Typ)
Type B
Front Mount
Termination Area
Free of Cadmium
Knurl or Ridges
Mfr's Option
Polysulfide Stripes
P Option
CAGE Code 06324
Printed in U.S.A.
GLENAIR, INC.
•
1211 AIR WAY
•
GLENDALE, CA 91201-2497
•
818-247-6000
•
FAX 818-500-9912
www.glenair.com
E-Mail: sales@glenair.com
Series 63 - Page 12
630-022
EMI/RFI Environmental Bulkhead Banding Adapter
with Optional Shrink Boot
Jam Nut and Panel Mount - Straight
H Mounting Hole
(4 Places)
1.250
(31.8)
Max
.125 (3.2) Max
Panel (Typ)
O-Ring
G
F
E
Type C
Flange Mount
TABLE III: CABLE ENTRY
Band Option
(K Option
Shown)
Dash Cable Entry
No.
Dia
03 .188 (4.8)
04 .250 (6.4)
05 .313 (8.0)
06 .375 (9.5)
07 .438 (11.1)
08 .500 (12.7)
09 .563 (14.3)
10 .625 (15.9)
11 .688 (17.5)
12 .750 (19.1)
13 .813 (20.7)
14 .875 (22.2)
15 .938 (23.8)
16 1.000 (25.4)
17 1.063 (27.0)
18 1.125 (28.6)
19 1.188 (30.2)
20 1.250 (31.8)
22 1.375 (34.9)
24 1.500 (38.1)
26 1.625 (41.3)
28 1.750 (44.5)
A Thread
Unified
1/2 -28
1/2 -28
5/8 -24
5/8 -24
3/4 -20
3/4 -20
7/8 -20
7/8 -20
1 -20
1 -20
1 1/8 -18
1 1/4 -18
1 1/4 -18
1 3/8 -18
1 3/8 -18
1 1/2 -18
1 1/2 -18
1 5/8 -18
1 3/4 -18
2 -18
2 -18
2 1/4 -16
B
Dim
.688 (17.5)
.688 (17.5)
.813 (20.7)
.813 (20.7)
.938 (23.8)
.938 (23.8)
1.063 (27.0)
1.063 (27.0)
1.188 (30.2)
1.188 (30.2)
1.313 (33.4)
1.438 (36.5)
1.438 (36.5)
1.563 (39.7)
1.563 (39.7)
1.688 (42.9)
1.688 (42.9)
1.813 (46.1)
1.938 (49.2)
2.188 (55.6)
2.188 (55.6)
2.438 (61.9)
C Flat
± .010 (± .3)
.480 (12.2)
.480 (12.2)
.605 (15.4)
.605 (15.4)
.730 (18.5)
.730 (18.5)
.855 (21.7)
.855 (21.7)
.980 (24.9)
.980 (24.9)
1.105 (28.1)
1.230 (31.2)
1.230 (31.2)
1.355 (34.4)
1.355 (34.4)
1.480 (37.6)
1.480 (37.6)
1.605 (40.8)
1.730 (43.9)
1.980 (50.3)
1.980 (50.3)
2.230 (56.6)
D Dia
± .010 (± .3)
.515 (13.1)
.515 (13.1)
.640 (16.3)
.640 (16.3)
.765 (19.4)
.765 (19.4)
.890 (22.6)
.890 (22.6)
1.015 (25.8)
1.015 (25.8)
1.140 (29.0)
1.265 (32.1)
1.265 (32.1)
1.390 (35.3)
1.390 (35.3)
1.515 (38.5)
1.515 (38.5)
1.640 (41.7)
1.765 (44.8)
2.015 (51.2)
2.015 (51.2)
2.265 (57.5)
E Sq
± .031 (± .8)
.875 (22.2)
.875 (22.2)
1.000 (25.4)
1.000 (25.4)
1.094 (27.8)
1.094 (27.8)
1.188 (30.2)
1.188 (30.2)
1.281 (32.5)
1.281 (32.5)
1.375 (34.9)
1.500 (38.1)
1.500 (38.1)
1.625 (41.3)
1.625 (41.3)
1.750 (44.5)
1.750 (44.5)
1.812 (46.0)
2.000 (50.8)
2.250 (57.2)
2.250 (57.2)
2.500 (63.5)
F
Dim.
.594 (15.1)
.594 (15.1)
.719 (18.3)
.719 (18.3)
.812 (20.6)
.812 (20.6)
.906 (23.0)
.906 (23.0)
.969 (24.6)
.969 (24.6)
1.062 (27.0)
1.156 (29.4)
1.156 (29.4)
1.250 (31.8)
1.250 (31.8)
1.375 (34.9)
1.375 (34.9)
1.500 (38.1)
1.562 (39.7)
1.750 (44.5)
1.750 (44.5)
1.938 (49.2)
G Dia
+ .005 (+ .1)
- .015 (- .4)
.500 (12.7)
.500 (12.7)
.625 (15.9)
.625 (15.9)
.750 (19.1)
.750 (19.1)
.875 (22.2)
.875 (22.2)
1.000 (25.4)
1.000 (25.4)
1.125 (28.6)
1.250 (31.8)
1.250 (31.8)
1.375 (34.9)
1.375 (34.9)
1.500 (38.1)
1.500 (38.1)
1.625 (41.3)
1.750 (44.5)
2.000 (50.8)
2.000 (50.8)
2.250 (57.2)
TABLE IV
Dash
Nos.
03-17
18-20
22-28
H Dia
+ .015 (+ .4)
- .000 (- .0)
.125 (3.2)
.156 (4.0)
.188 (4.8)
TABLE V: SHRINK BOOT
Dash
Nos.
03-06
07-10
11-12
13-16
17-20
22-26
28
Shrink Boot
(Note 2)
202K121-25-0
202K132-25-0
202K142-25-0
202K153-25-0
202K163-25-0
202K174-25-0
202K185-25-0
1. Metric dimensions (mm) are indicated in parentheses.
2. Raychem shrink boot (page 41) supplied with "T" option
(see part number development). See pages 40 and 41
for shrink boot reference information.
