Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D2898N
T
vj
= -40°C... T
vj max
V
RRM
Elektrische Eigenschaften / Electrical properties
Höchstzulässige Werte / Maximum rated values
Periodische Spitzensperrspannung
Kenndaten
repetitive peak reverse voltages
Stoßspitzensperrspannung
non-repetitive peak reverse voltage
Durchlaßstrom-Grenzeffektivwert
maximum RMS on-state current
Dauergrenzstrom
average on-state current
Stoßstrom-Grenzwert
surge current
Grenzlastintegral
I²t-value
Charakteristische Werte / Characteristic values
Durchlaßspannung
on-state voltage
Schleusenspannung
threshold voltage
Ersatzwiderstand
slope resistance
Durchlaßkennlinie
on-state characteristic
v
T
=
A
+
B
⋅
i
T
+
C
⋅
Ln ( i
T
+
1)
+
D
⋅
Elektrische
T
Eigenschaften
= +25°C... T
vj
vj max
400 V
600 V
450 V
650 V
6100 A
2894 A
3885 A
37400 A
32300 A
7000 A²s
5200 A²s
V
RSM
t
p
≥
5ms
T
C
= 100 °C
T
C
= 58 °C
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
I
FRMSM
I
FAVM
I
FSM
I²t
T
vj
= T
vj max
, i
F
= 4,5 kA
T
vj
= T
vj max
T
vj
= T
vj max
T
vj
= T
vj max
i
T
v
F
V
(TO)
r
T
A=
B=
C=
D=
i
R
max.
0,95 V
0,66 V
0,06 mΩ
-3,502E-02
7,865E-05
1,337E-01
-7,354E-03
max.
50 mA
Sperrstrom
reverse current
Thermische Eigenschaften / Thermal properties
Innerer Wärmewiderstand
thermal resistance, junction to case
Übergangs-Wärmewiderstand
thermal resistance, case to heatsink
Höchstzulässige Sperrschichttemperatur
maximum junction temperature
Betriebstemperatur
operating temperature
Lagertemperatur
storage temperature
T
vj
= T
vj max
, v
R
= V
RRM
Thermische Eigenschaften
Kühlfläche / cooling surface
beidseitig / two-sided,
θ
= 180°sin
beidseitig / two-sided, DC
Kühlfläche / cooling surface
beidseitig / two-sided
R
thJC
max.
max.
max.
0,0254 °C/W
0,0240 °C/W
0,005 °C/W
180 °C
-40...+150 °C
-40...+150 °C
R
thCH
T
vj max
T
c op
T
stg
prepared by: M.Droldner
approved by: M.Leifeld
date of publication:
revision:
20.10.03
01
BIP AC / 10-10-2003 M.Droldner
A07/03
Seite/page
1/9
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D2898N
Mechanische Eigenschaften
F
G
typ.
Seite 3
page 3
Mechanische Eigenschaften / Mechanical properties
Gehäuse, siehe Anlage
case, see annex
Si-Element mit Druckkontakt
Si-pellet with pressure contact
Anpreßkraft
clamping force
Gewicht
weight
Kriechstrecke
creepage distance
Schwingfestigkeit
vibration resistance
12...24
kN
160 g
27 mm
f = 50 Hz
50 m/s²
Mit diesem Datenblatt werden Halbleiterbauelemente spezifiziert, jedoch keine Eigenschaften zugesichert. Sie gilt in
Verbindung mit den zugehörigen technischen Erläuterungen.
Mit diesem Datenblatt werden Halbleiterbauelemente spezifiziert, jedoch keine Eigenschaften zugesichert. Sie gilt in
This data sheet den zugehörigen technischen Erläuterungen. no characteristics. It is valid in combination with the belonging
Verbindung mit specifies semiconductor devices, but promises
technical notes.
This data sheet specifies semiconductor devices, but promises no characteristics. It is valid in combination with the belonging
technical notes.
BIP AC / 10-10-2003 M.Droldner
A07/03
Seite/page
2/9
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D2898N

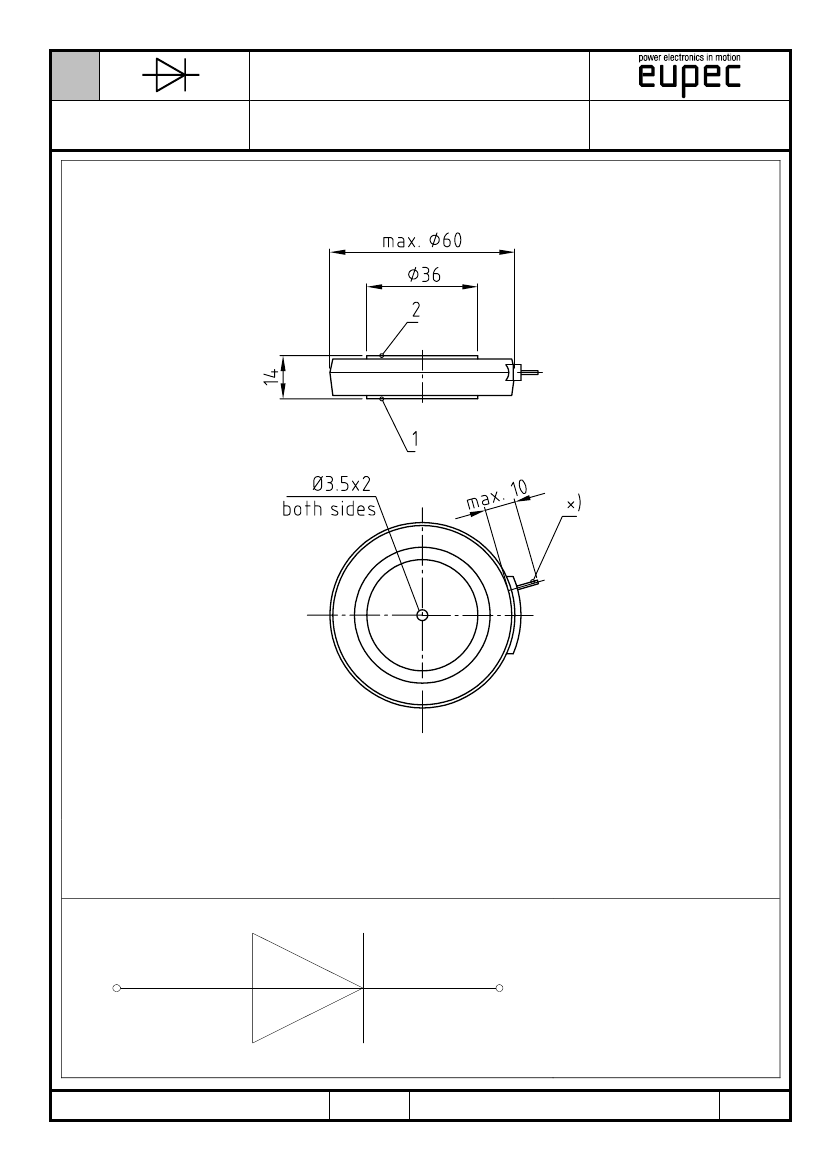

Maßbild
Maßbild
x) Pumpröhrchen (isoliert betreiben!), evacuation pipe (keep insulated!)
1:
Anode/
Anode
1
2
2:
Kathode/
Cathode
BIP AC / 10-10-2003 M.Droldner
A07/03
Seite/page
3/9
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D2898N
Analytische Elemente des transienten Wärmewiderstandes Z
thJC
für DC
Analytical elements of transient thermal impedance Z
thJC
for DC
R,t – Werte
Pos. n
beidseitig
two-sided
R
thn
[°C/W]
1
0,000059
0,0000273
2
0,000649
0,000235
3
0,001732
0,00207
4
0,0013
0,0136
5
0,00386
0,0685
6
0,0146
0,211
7
0,0018
0,91
τ
n
[s]
Analytische Funktion / Analytical function:
Z
thJC
=
n
max
n=1
Σ
R
thn
1
−
e
τ
n
-t
verstärkte Kühlung / Forced cooling
Kühler / Heatsink type: K0.024W 4l/min
Analytische Elemente des transienten Wärmewiderstandes Z
thCA
Analytical elements of transient thermal impedance Z
thCA
Pos. n
R
thn
[°C/W]
1
0,0164
2,63
2
0,0166
11
3
4
5
6
7
τ
n
[s]
Analytische Funktion / Analytical function:
Z
thCA
=
n
max
n=1
Σ
R
thn
1
−
e
τ
n
-t
BIP AC / 10-10-2003 M.Droldner
A07/03
Seite/page
4/9
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D2898N
Θ
=
30°
0,036
Diagramme
Diagramme
0,032
0,028
0,024
Z
th JC
[°C/W]
0,020
0,016
0,012
0,008
0,004
0,000
0,001
0°
0
Trans. Wärmew. beidseitig
180°
60°
90°
120°
180°
0,01
0,1
t [s]
1
10

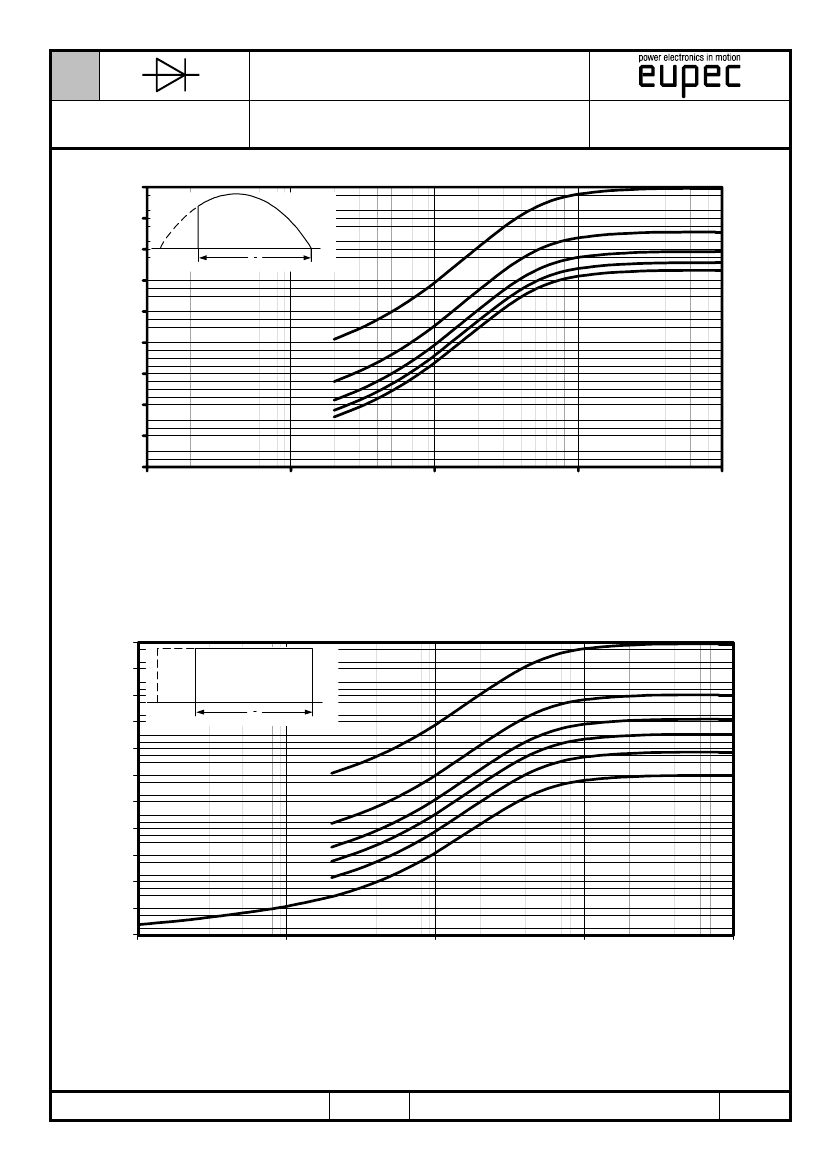

Transienter innerer Wärmewiderstand /Transient thermal impedance Z
thJC
= f(t)
Sinusförmiger Strom / Sinusoidal current
Beidseitige Kühlung / Two-sided cooling
Parameter: Stromflußwinkel
Θ
/ Current conduction angle
Θ
0,044
0,040
0,036
0,032
Z
thJC
[°C/W]
0,028
0,024
0,020
0,016
0,012
0,008
0,004
0,000
0,001
0,01
t
0,1
[s]
1
0°
Θ
=
30°
60°
0
180°
90°
120°
180°
DC
10
Transienter innerer Wärmewiderstand / Transient thermal impedance Z
thJC
= f(t)
Rechteckförmiger Strom / Rectangular current
Beidseitige Kühlung / Two-sided cooling
Parameter: Stromflußwinkel
Θ
/ Current conduction angle
Θ
BIP AC / 10-10-2003 M.Droldner
A07/03
Seite/page
5/9
