Hyper Multi SIDELED
Hyper-Bright LED
LSY A676
Besondere Merkmale
•
Gehäusetyp:
weißes SMT Gehäuse
•
Besonderheit des Bauteils:
ideal zur
Einkopplung in Lichtleiter; Farbmischung
möglich
•
Wellenlänge:
633 nm (super-rot),
587 nm (gelb)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
InGaAlP
•
optischer Wirkungsgrad:
11 lm/W (gelb),
7 lm/W (super-rot)
•
Gruppierungsparameter:
Lichtstärke
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
12 mm Gurt mit 2000/Rolle,
ø330 mm
Anwendungen
• Einkopplung in Lichtleiter
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
Features
•
package:
white SMT package
•
feature of the device:
ideal for coupling in light
guides; color mixing is possible
•
wavelength:
633 nm (super-red),
587 nm (yellow)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
InGaAlP
•
optical efficiency:
11 lm/W (yellow),
7 lm/W (super-red)
•
grouping parameter:
luminous intensity
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
12 mm tape with 2000/reel, ø330 mm
Applications
• optical indicators
• coupling into light guides
• backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• interior automotive lighting (e.g. dashboard
backlighting, etc.)
2001-05-07
1
LSY A676
Typ
Emissions-
farbe
Color of
Emission
Farbe der
Lichtaustritts-
fläche
Color of the
Light Emitting
Area
Lichtstärke
Bestellnummer
Type
Luminous Intensity
I
F
= 20 mA
I
V
(mcd)
super-red
yellow
45 ... 180
45 ... 71
71 ... 112
112 ... 180
71 ... 112
112 ... 180
45 ...
45 ...
45 ...
45 ...
71 ...
71 ...
112
71
71
71
112
112
Ordering Code
LSY A676
super-red / yellow colorless clear
LSY A676-P+P
LSY A676-P+Q
LSY A676-P+R
LSY A676-Q+Q
LSY A676-Q+R
Q62703-Q3374
Helligkeitswerte werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±11 % ermittelt.
Luminous intensity is tested at a current pulse duration of 25 ms and a tolerance of ±11 %.
Anm.: Die Standardlieferform von Serientypen beinhaltet eine untere bzw. eine obere Familiengruppe,
die aus nur 3 bzw. 4 Halbgruppen besteht. Einzelne Halbgruppen sind nicht erhältlich.
In einer Verpackungseinheit / Gurt ist immer nur eine Halbgruppe enthalten.
Note: The standard shipping format for serial types includes a lower or upper family group of 3 or 4
individual groups. Individual half groups are not available.
No packing unit / tape ever contains more than one luminous intensity half group.
2001-05-07
2
LSY A676
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005
Leistungsaufnahme
Power consumption
Symbol
Symbol
LS
Werte
Values
LY
°C
°C
°C
mA
A
– 40 … + 100
– 40 … + 100
+ 100
30
1
0.2
Einheit
Unit
T
op
T
stg
T
j
I
F
I
FM
P
tot
80
mW
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
R
th JA
Junction/ambient
R
th JS
Sperrschicht/Lötpad
Junction/solder point
Montage auf PC-Board FR 4 (Padgröße
≥
16 mm
2
)
mounted on PC board FR 4 (pad size
≥
16 mm
2
)
530
300
K/W
K/W
2001-05-07
3
LSY A676
Kennwerte
(
T
A
= 25 °C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
1)
Dominant wavelength
1)
I
F
= 20 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
2)
Forward voltage
2)
I
F
= 20 mA
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
1)
Symbol
Symbol
LS
(typ.)
Werte
Values
LY
591
645
Einheit
Unit
nm
λ
peak
λ
dom
∆λ
(typ.)
633
±6
16
587
+8/–7
15
nm
(typ.)
nm
(typ.)
(typ.)
(max.)
(typ.)
2
ϕ
120
2.0
2.4
0.14
120
2.0
2.4
0.13
Grad
deg.
V
V
nm/K
V
F
V
F
TC
λpeak
(typ.)
TC
λdom
0.01
0.10
nm/K
(typ.)
TC
V
– 2.0
– 2.5
mV/K
(typ.)
η
opt
7
11
lm/W
Wellenlängen werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±1 nm ermittelt.
Wavelengths are tested at a current pulse duration of 25 ms and a tolerance of ±1 nm.
Durchlassspannungen werden mit einer Stromeinprägedauer von 1 ms und einer Genauigkeit von ±1 V ermittelt.
Forward voltages are tested at a current pulse duration of 1 ms and a tolerance of ±1 V.
2)
2001-05-07
4
LSY A676

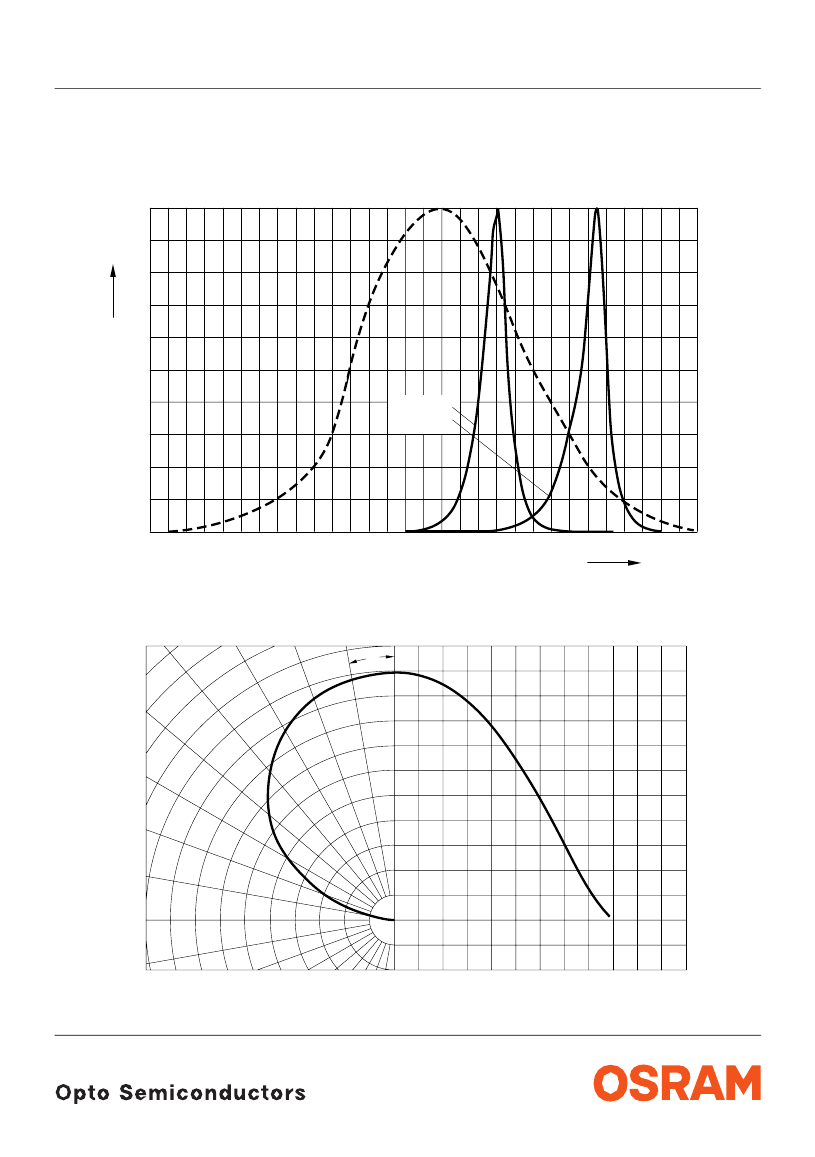

Relative spektrale Emission
I
rel
=
f
(
λ
),
T
A
= 25 °C,
I
F
= 20 mA
Relative Spectral Emission
V(
λ
) = spektrale Augenempfindlichkeit
Standard eye response curve
100
OHL01061
I
rel
%
80
V
λ
60
40
yellow
super-red
20
0
400
450
500
550
600
650
nm
700
λ
Abstrahlcharakteristik
I
rel
=
f
(
ϕ
)
Radiation Characteristic
40˚
30˚
20˚
10˚
0˚
OHL01660
ϕ
1.0
50˚
0.8
0.6
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
2001-05-07
0
0.8
0.6
0.4
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
