Hyper Mini TOPLED
®
RG
Hyper-Bright LED
LS M776, LA M776, LO M776, LY M776
Besondere Merkmale
•
Gehäusetyp:
weißes SMT-Gehäuse
•
Besonderheit des Bauteils:
kleine Bauform
für Anwendungen mit wenig Platzbedarf;
Bauteil wird top-down montiert und strahlt
durch das PCB
•
Wellenlänge:
632 nm (super-rot),
615 nm (amber), 605 nm (orange),
587 nm (gelb)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
InGaAlP
•
optischer Wirkungsgrad:
11 lm/W (gelb,
orange, amber), 7 lm/W (super-rot)
•
Gruppierungsparameter:
Lichtstärke
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
12 mm Gurt mit 3000/Rolle,
ø180 mm oder 11800/Rolle, ø330 mm
Anwendungen
• optischer Indikator
• Einkopplung in Lichtleiter
• Hinterleuchtung (LCD, Handy, Schalter,
Tasten, Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
Features
•
package:
white SMT package
•
feature of the device:
small package for
applications where small space is required;
LED is mounted top down and emits through
the PCB
•
wavelength:
632 nm (super-red),
615 (amber), 605 nm (orange),
587 nm (yellow)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
InGaAlP
•
optical efficiency:
11 lm/W (yellow,
orange, amber), 7 lm/W (super-red)
•
grouping parameter:
luminous intensity
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
12 mm tape with 3000/reel, ø180 mm
or 11800/reel, ø330 mm
Applications
• optical indicators
• coupling into light guides
• backlighting (LCD, cellular phones, switches,
keys, displays, illuminated advertising, general
lighting)
• interior automotive lighting. (e.g. dashboard
backlighting, etc.)
2000-11-27
1
LS M776, LA M776, LO M776, LY M776
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005
Sperrspannung
Reverse voltage
Leistungsaufnahme
Power dissipation
Symbol
Symbol
Werte
Values
LS, LO, LA LY
– 40 … + 100
– 40 … + 100
+ 125
30
0.8
0.2
Einheit
Unit
°C
°C
°C
mA
A
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
3
80
V
mW
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
R
th JA
Junction/ambient
R
th JS
Sperrschicht/Lötpad
Junction/solder point
Montage auf PC-Board FR 4 (Padgröße
≥
16 mm
2
)
mounted on PC board FR 4 (pad size
≥
16 mm
2
)
580
330
K/W
K/W
2000-11-27
3
LS M776, LA M776, LO M776, LY M776
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 20 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
Forward voltage
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 3 V
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 20 mA
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 20 mA
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
(typ.)
Symbol
Symbol
LS
Werte
Values
LA
622
LO
610
LY
591
nm
645
Einheit
Unit
λ
peak
λ
dom
∆λ
(typ.)
632
615
605
587
nm
(typ.)
16
16
16
15
nm
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
120
2.0
2.5
120
2.0
2.5
120
2.0
2.5
120
2.0
2.5
Grad
deg.
V
V
V
F
V
F
I
R
I
R
TC
λpeak
0.01 0.01 0.01 0.01
µ
A
10
10
10
10
µ
A
0.14 0.13 0.13 0.13 nm/K
(typ.)
TC
λdom
0.01 0.06 0.07 0.10 nm/K
(typ.)
TC
V
– 2.0 – 1.8 – 1.7 – 2.5 mV/K
(typ.)
η
opt
7
11
11
11
lm/W
2000-11-27
4
LS M776, LA M776, LO M776, LY M776

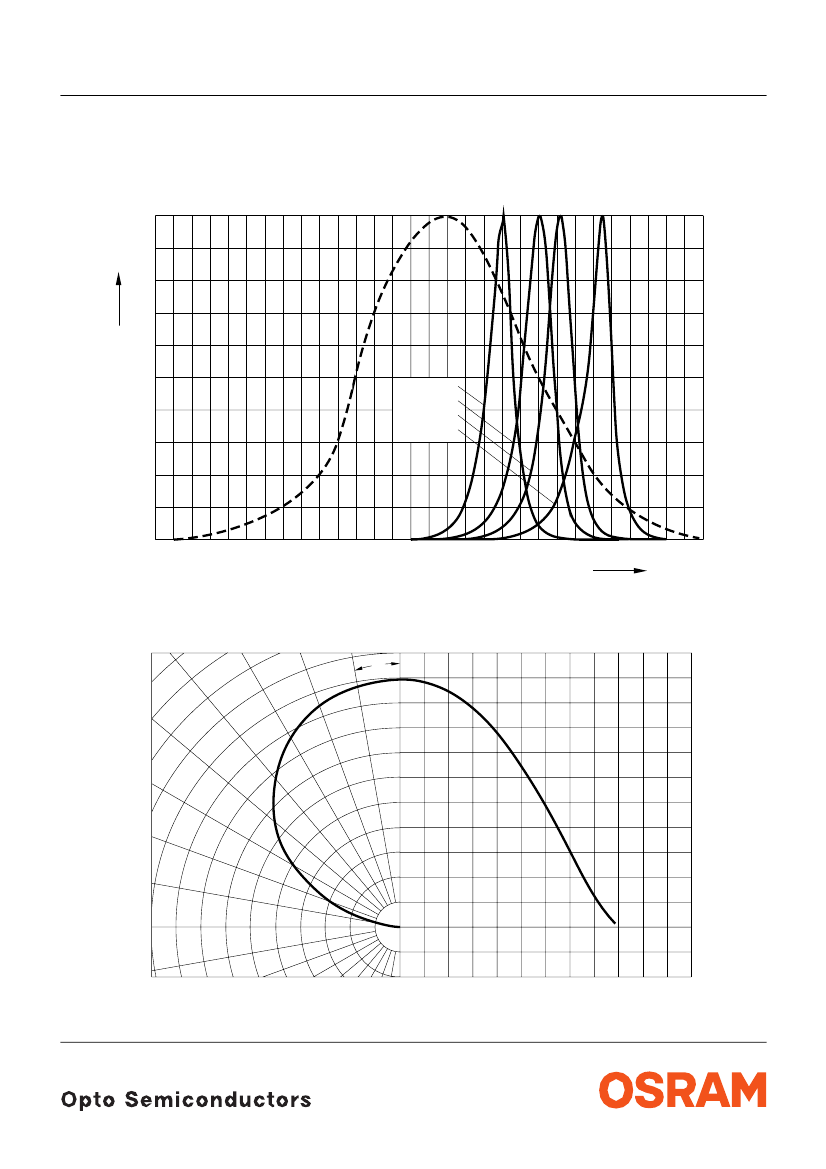

Relative spektrale Emission
I
rel
=
f
(
λ
),
T
A
= 25 °C,
I
F
= 20 mA
Relative Spectral Emission
V(
λ
) = spektrale Augenempfindlichkeit
Standard eye response curve
100
OHL00235
I
rel
%
80
V
λ
60
yellow
orange
amber
super-red
40
20
0
400
450
500
550
600
650
nm
700
λ
Abstrahlcharakteristik
I
rel
=
f
(
ϕ
)
Radiation Characteristic
40˚
30˚
20˚
10˚
0˚
OHL01660
ϕ
1.0
50˚
0.8
0.6
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
2000-11-27
0
0.8
0.6
0.4
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
