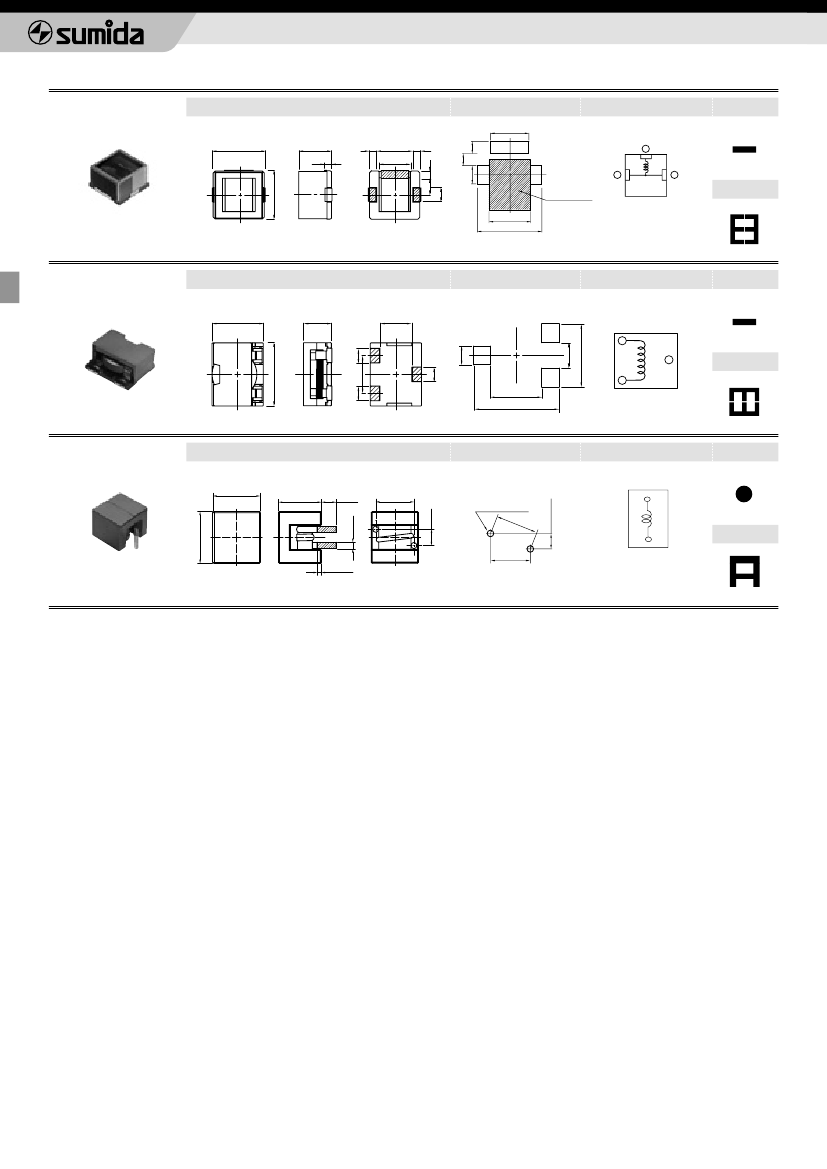

SMD Shielded Type : High Current Power Inductor Series wound by Flat wire
CDEP149
Max.15.2
DIMENSIONS (mm)
外½寸法図
LAND PATTERNS (mm)
推奨ラン
ド寸法
CONNECTION
端子接続
WIRE
線種
9.2
Max.10.0
2.0
Max.15.2
2.0 10.6 2.0
2.4
9.0
3.0
1
4.4
2.8
2
3
4.9
4.3
Solder Resist
CONSTRUCTION
磁気構造図
BOTTOM VIEW
裏面図
( 0.45µH - 3.0µH )
10.0
15.6
* ショート防止の為、
½ルダレジス
ト推奨
* In order to prevent short-circuiting, a solder resist is recommended.
CDEP1810
High Current Power Inductor Series
Max.19.2
DIMENSIONS (mm)
外½寸法図
LAND PATTERNS (mm)
推奨ラン
ド寸法
CONNECTION
端子接続
WIRE
線種
Max.11.0
11.5
2
18.8
5.0
5.5
7.8
Max.22.4
3
1
CONSTRUCTION
磁気構造図
13.2
5.0
5.0
( 5.6µH - 33.0µH )
11.0
19.5
BOTTOM VIEW
裏面図
DEF119
Max. 13.0
Max. 12.5
DIMENSIONS (mm)
外½寸法図
PCB PIERCINGPLAN (mm)
推奨ピン穴寸法
CONNECTION
端子接続
WIRE
線種
1.3
(Min.)
ø1.6
10.
1
±
0
.5
9.5±0.5
3.5±0.5
Max. 10.0
3.2
9.5
3.5
CONSTRUCTION
磁気構造図
BOTTOM VIEW
裏面図
( 0.32µH - 0.43µH )
1.0
88
SMD Shielded Type : High Current Power Inductor Series wound by Flat wire
TYPE : CDEP149(Standard Type), CDEP149(High Power Type)
Parts
No.
L
(H)
CDEP149(Standard Type)
D.C.R.(Ω) : Max.(Typ.)
Saturation Current (A)
*A
Temperature
Rise Current (A)
*C
CDEP149(High PowerType)
D.C.R.(Ω) : Max.(Typ.)
1.1m (0.9m)
Saturation Current (A)
*A
32.0
26.0
20.0
Temperature
Rise Current (A)
*C
35.0
30.0
28.0
0R4 0.45µ
0R7 0.75µ
1R0
1R7
1R8
3R0
1.0µ
1.7µ
1.8µ
3.0µ
2.3m (1.9m)
12.4
28.0
1.6m (1.3m)
16.8
30.0
1.1m (0.9m)
24.0
35.0
1.6m (1.3m)
2.3m (1.9m)
Tolerance of Inductance
/ インダクタンス公差
CDEP149(S)
0.75µH
±
30% (N), 1.7µH – 3.0µH
±
20% (M)
CDEP149(H)
0.45µH
±
30% (N), 1.0µH – 1.8µH
±
20% (M)
Measuring Freq. (L)
/ インダクタンス測定周波数（L）
CDEP149(S)
100kHz, 1V
CDEP149(H)
100kHz, 1V
TYPE : CDEP1810, DEF119
Parts
No.
L
(H)
CDEP1810
D.C.R.(Ω) : Max.(Typ.)
Saturation
Current (A)
*B
20
°c
105
°c
Temperature
Rise Current (A)
*C
D.C.R.(Ω) : Max.(Typ.)
0.8m (0.65m)
0.8m (0.65m)
2.00m(1.67m)
2.42m(2.02m)
3.29m(2.74m)
4.33m(3.61m)
5.60m(4.67m)
7.92m(6.60m)
8.94m(7.45m)
12.0
10.8
9.0
8.0
6.8
6.7
5.5
11.0
9.3
7.8
6.8
5.6
5.3
4.5
22.5
19.5
18.0
16.5
16.0
12.5
12.0
DEF119
Saturation Current (A)
*B
48.0
42.0
Temperature
Rise Current (A)
*C
29.5
29.5
High Current Power Inductor Series
R32 0.32µ
R43 0.43µ
5R6
8R2
120
150
220
270
330
5.6µ
8.2µ
12µ
15µ
22µ
27µ
33µ
Measuring Freq. (L)
/ インダクタンス測定周波数（L）
100kHz
CDEP1810
100kHz
DEF119
Tolerance of Inductance
/ インダクタンス公差
CDEP1810
5.6µH – 33.0µH
±
20% (M)
DEF119
0.32µH – 0.43µH
±
20% (M)
Other
/ その他
*A Saturation Current : This indicates the value of D.C. current when the inductance decreases to 65% (while the tolerance is
±30%)
or 75% (while the tolerance is
±20%)
of its nominal value.
*B Saturation Current : This indicates the value of D.C. current when the inductance decreases to 75% of its nominal value.
*C Temperature RiseCurrent : The actual current when temperature of coil becomes
∆T=40
°
C. (Ta=20
°
C)
*A
直流重畳許容電流：直流電流を流した時、
インダクタンスが公称値の65％以上
（インダクタンス公差
±
30％時）
又は75％以上
（インダクタンス公差
±
20％時）
となる電流値とする。
*B
直流重畳許容電流：直流電流を流した時、
インダクタンスが公称値の75％以上となる電流値とする。
*C
温度上昇実力電流：直流電流を流した時、
コイルの温度上昇がΔT=40℃となる電流の実力値とする。
(Ta=20℃)
・To
order a product, please add " NP " after the product type
e.g.
Ordering code : Type name NP
△△△○×
・
ご注文の際は½品タイプ名の後に "NP" を付けて下さい。
Ordering Code
/ 品名表記法
CDEP149NP -
: Parts No.
-
: Tolerance of inductance
M (20%)
N (30%)
: Packing
C (Carrier tape)
B (Box)
:
Nothing (Standard type)
H (High power type)
