QSE-042-01-C-D-DP

Description
Board Stacking Connector, 84 Contact(s), 2 Row(s), Female, Straight, 0.031 inch Pitch, Surface Mount Terminal, Locking, Black Insulator, Socket,
CategoryThe connector    The connector
File Size378KB,4 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Download Datasheet Parametric View All

QSE-042-01-C-D-DP Overview

Board Stacking Connector, 84 Contact(s), 2 Row(s), Female, Straight, 0.031 inch Pitch, Surface Mount Terminal, Locking, Black Insulator, Socket,

QSE-042-01-C-D-DP Parametric

Parameter NameAttribute value
Reach Compliance Codecompliant
ECCN codeEAR99
body width0.235 inch
subject depth0.128 inch
body length2.413 inch
Body/casing typeSOCKET
Connector typeBOARD STACKING CONNECTOR
Contact to complete cooperationGOLD (50)
Contact completed and terminatedMATTE TIN
Contact point genderFEMALE
Contact materialPHOSPHOR BRONZE
contact modeRECTANGULAR
Contact resistance15 mΩ
Contact styleBELLOWED TYPE
DIN complianceNO
Dielectric withstand voltage675VAC V
Filter functionNO
IEC complianceNO
Insulation resistance5000000000 Ω
Insulator colorBLACK
insulator materialLIQUID CRYSTAL POLYMER (LCP)
JESD-609 codee3
MIL complianceNO
Manufacturer's serial numberQSE
Plug contact pitch0.031 inch
Mixed contactsNO
Installation option 1LOCKING
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
PCB row number2
Number of rows loaded2
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
OptionsGENERAL PURPOSE
Plating thickness50u inch
polarization keyPOLARIZED HOUSING
Rated current (signal)2 A
GuidelineUL, CSA
reliabilityCOMMERCIAL
Terminal pitch0.8 mm
Termination typeSURFACE MOUNT
Total number of contacts84
UL Flammability Code94V-0
Base Number Matches1

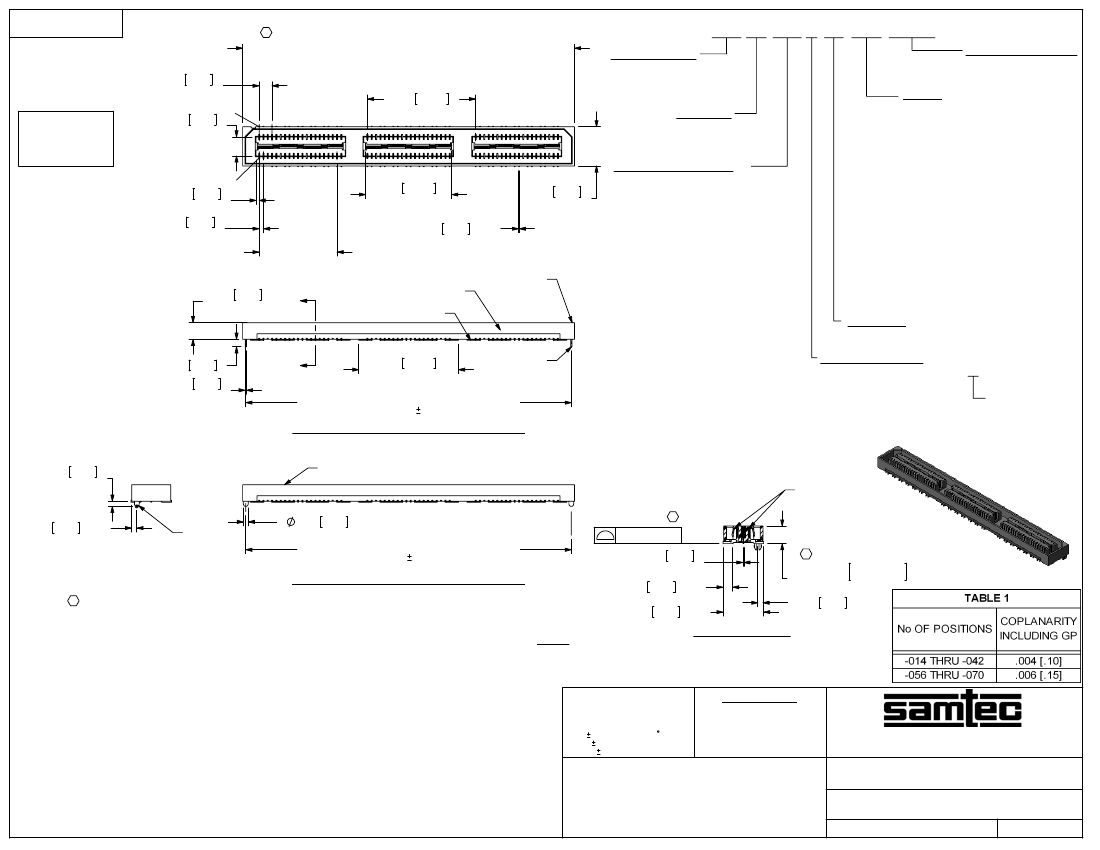

REVISION AI
.095 2.40
REF
DO NOT
SCALE FROM
THIS PRINT
.138 3.52
REF
C
((No OF POSITIONS / 14) x .7875[20.003]) + .0500[1.270] REF
QSE-XXX-XX-XXX-D-DP-XXX-XXXXX
No OF POSITIONS
(SEE NOTES 11, 13 & 14)
-014, -028, -042, **-056, **-070
(PER ROW)
LEAD STYLE
-01: .1280 [3.30]
*
-02: .2460[6.248]
02
.788 20.00
.022 0.57
REF
.032 0.80
REF
01
.625 15.88
REF
.006 0.15 REF
6 EQ. SPACES
x .094 [2.40]
.285 7.24
REF
.120 3.05
REF
"A"
SEE NOTE 16
T-1G2-01-XXX
QSE-20-01-D-XX
.055 1.40
.010 0.25
REF
"A"
.725 18.42
REF
LC-08-TM-01
-LC: LOCKING CLIP OPTION SHOWN
.037 0.95
REF
QSE-20-01-D-XX-A
(((No OF POSITIONS / 14) x .7875[20.003])
+ .005[.13]) .003[.08]
PLATING SPECIFICATION
PLATING THICKNESSES ARE FOR
SIGNAL PINS ONLY. FOR GROUND
PLANE THICKNESSES, SEE PP-T-1G2-XX-X.
(SEE NOTES 7, 12 & 14)
-F: 3µ" SELECTIVE GOLD CONTACT,
MATTE TIN TAIL
(USE C-126-21-F, T-1G2-01-F)
-L: 10µ" SELECTIVE GOLD CONTACT,
MATTE TIN TAIL
(USE C-126-21-L, T-1G2-01-L)
-H: 30µ" GOLD CONTACT, 3µ" GOLD TAIL
(USE C-126-21-H, T-1G2-01-G)
-C: 50µ" ELECTRO POLISHED SELECTIVE
GOLD CONTACT, MATTE TIN TAIL
BODY STYLE
(USE C-126-21-C, T-1G2-01-L)
-DP: DIFFERENTIAL PAIRS
-STL: 30µ" SELECTIVE GOLD CONTACT,
TIN LEAD (90/10 ±5%) TAILS
(USE C-126-21-STL, T-1G2-01-STL)
ROW SPECIFICATION
-FTL: 3µ" SELECTIVE GOLD CONTACT,
-D: DOUBLE (USE QSE-20-01-D-XX)
TIN LEAD (90/10 ±5%) TAILS
(USE C-126-21-FTL, T-1G2-01-FTL)
-S: 30µ" SELECTIVE GOLD CONTACT,
No OF BANKS
MATTE TIN TAIL
* = NOT TOOLED
(USE C-126-21-S, T-1G2-01-L)
PIN COUNT, BANKS 1-5
(SEE NOTE 11)
-S: STANDARD
-D: DIFFERENTIAL
(SEE NOTE 10 &
OPTION
FIG 5, SHT 3)

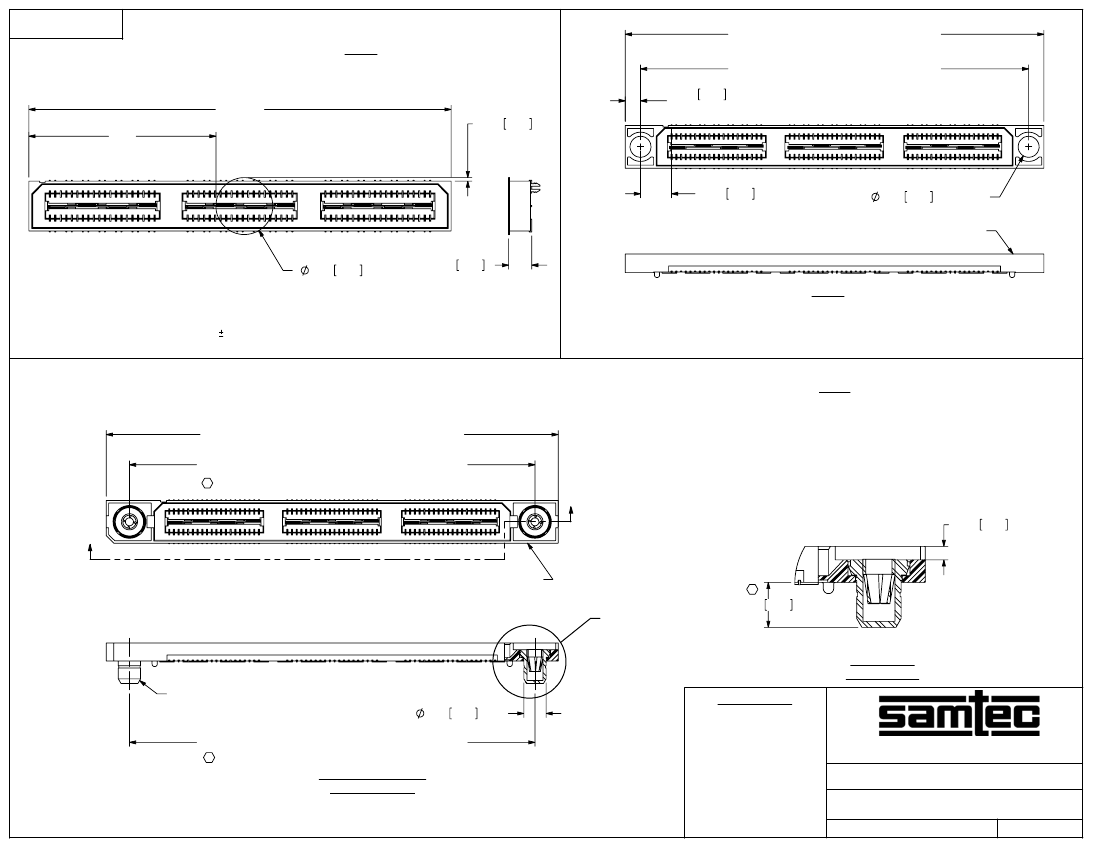

-A: ALIGNMENT PINS
(USE QSE-20-01-D-XX-A)
-LC: LOCKING CLIPS
(USE LC-08-TM-01)(SEE NOTE 15)
-K: POLYIMIDE FILM
(USE K-DOT-.325-.450-.005, SEE FIG 2, SHT 2)
-TR: TAPE & REEL (42 POS. MAX)
(28 POS. MAX FOR -GP)
-GP: GUIDE POSTS
(USE QSE-20-XX-D-GP, SEE FIG 3, SHT 2)
-RT1: RETENTION (MUST USE -A OPTION)
(USE QSE-20-01-D-XX-A-RT1
& SUB-SC-05-01-FF) (SEE FIG 4, SHT 2)
(NOT AVAILABLE WITH -LC OR -GP)
(NOT AVILABLE IN 056 OR 070 POS)
-L: LATCHING OPTION (40 POS. MAX.)
(SEE FIG 7, SHT 4)
(MUST USE -A OPTION)
(NOT AVAILABLE WITH -LC, -GP, -FL, OR -RT1)
** = SEE NOTE 13
C-126-21-XXX
***SEE NOTE 14
R
.035 0.89 REF
(((No OF POSITIONS / 14) x .7875[20.003])
+ .005[.13]) .003[.08]
C
.038 0.95 REF
SEE TABLE 1
.007 0.18
REF
C
.070 1.77 REF
(SEE NOTE 5 & 6)
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
.038 0.95
2. MIN TERMINAL RETENTION: 5 OZ.
.295 7.49 REF
3. MIN GROUND PLANE RETENTION: 8 OZ.
SECTION "A"-"A"
4. PARTS TO BE MOLDED TO POSITION.
FIG 1
5. MAX VARIENCE: .002 [0.05].
QSE-042-01-XXX-D-DP-LC SHOWN
6. DIMENSION APPLIES TO TERMINALS AND GROUND PLANE.
7. -L PLATING CAN BE SUBSTITUTED FOR -F PLATING.
8. GROUND PLANE PRESS HEIGHT MUST BE .003[0.08] LESS THAN THE MAXIMUM
HEIGHT OR .001[0.03] GREATER THAN THE MINIMUM HEIGHT OF THE SOCKETS.
9. SUB-SC-05-01-XX RETENTION TO BE 1.0 LBF IN BODY.
UNLESS OTHERWISE SPECIFIED,
PROPRIETARY NOTE
DIMENSIONS ARE IN INCHES.
10. IF ORDERING ALL BANKS DIFFERENTIAL PAIR, LEAVE BLANK. IF ORDERING ALL
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
TOLERANCES ARE:
BANKS STANDARD PIN COUNT, ORDER QSE-XXX-XX-X-D-XXX (STANDARD QSE)
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
DECIMALS
ANGLES
OR TRANSFERRED TO OTHER DOCUMENTS OR
11. PIN COUNT PER ROW= (# -DP BANKS X 14) + (# -S BANKS X 20)
DISCLOSED TO OTHERS OR USED FOR ANY
.XX: .01 [.25]
2
520 PARK EAST BLVD, NEW ALBANY, IN 47150
12. MAY SUB C-126-01-XXX FOR C-126-21-XXX.
PURPOSE OTHER THAN THAT WHICH IT WAS
.XXX: .005 [.13]
PHONE: 812-944-6733
FAX: 812-948-5047
OBTAINED WITHOUT THE EXPRESSED WRITTEN
13. FOR NEW APPLICATIONS REQUIRING THESE POSITIONS, PLEASE CONTACT SAMTEC
.XXXX: .0020 [.05]
CONSENT OF SAMTEC, INC.
e-Mail info@SAMTEC.com
code 55322
INTERCONNECT PROCESSING GROUP.
SHEET SCALE: 1.375:1
DO NOT SCALE DRAWING
DESCRIPTION:
14. FOR -056, -070 POSITIONS USE C-269-11-XXX. DO NOT SUB C-126.
MATERIAL:
15. DUE TO THE HIGH AMOUNT OF INSERTION FORCE NEEDED, THE -LC OPTION
.8mm DIFFERENTIAL PAIRS HS SOCKET ASSEMBLY
INSULATOR: LCP, COLOR: BLACK, FLAMMABILITY RATING: UL94VO
IS NOT COMPATIBLE WITH AUTO PLACEMENT. SAMTEC RECOMMENDS
CONTACT: PHOS BRONZE
DWG. NO.
MANUAL PLACEMENT FOR ALL ASSEMBLIES WITH THE -LC OPTION.
GROUND PLANE: PHOS BRONZE
QSE-XXX-XX-XXX-D-DP-XXX-XXXXX
16. SIDE WALLS ARE RIBBED AS NECESSARY TO CONTROL BOW.
F:\DWG\MISC\MKTG\QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-MKT.SLDDRW
-A: ALIGNMENT PIN OPTION SHOWN
.1280
- .0010
3.251
- 0.025
+.0030
+0.076
BY:
DEAN P
5/05/2000
SHEET
1
OF
4
