AM Ladder Filters
AM ラダーフィルタ
TYPE

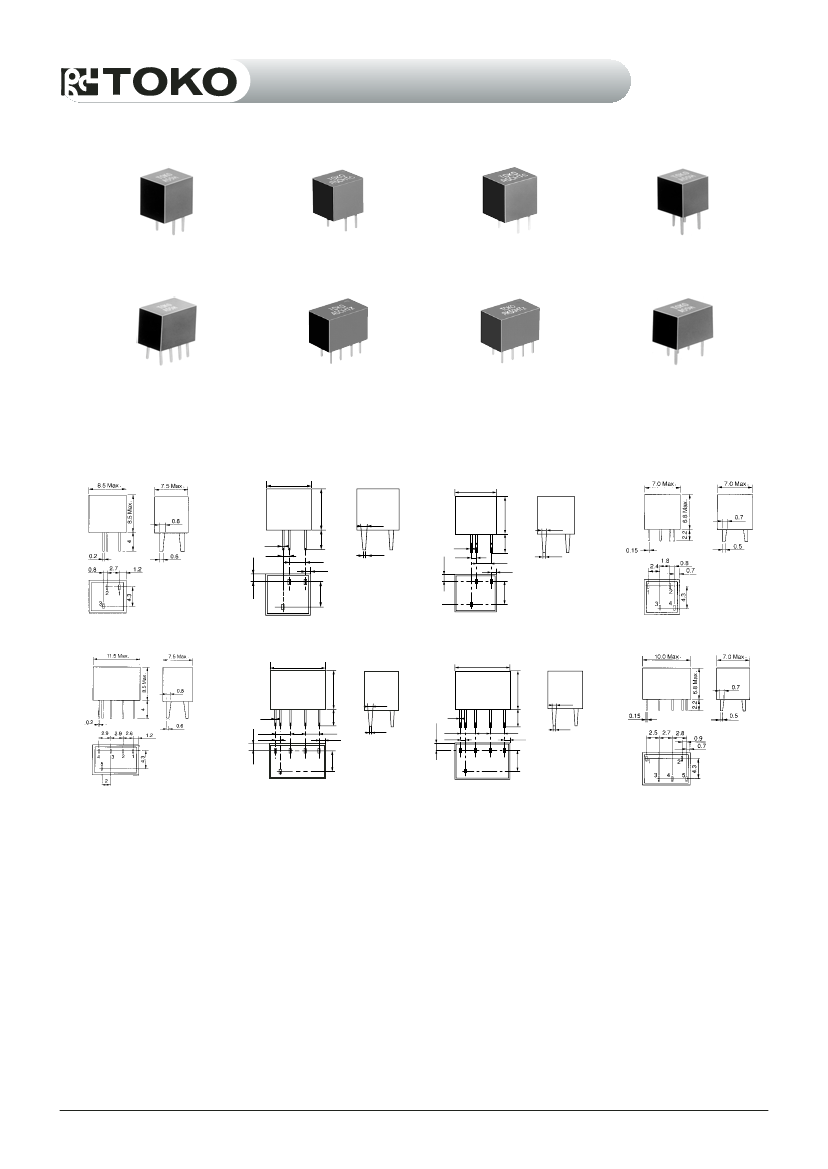

TYPE LFC, LFCS, LFCSS, LFCM, LFY, LFYS, LFYSS, LFYM
LFC, LFCS
LFCSS, LFCM
LFY, LFYS
LFYSS, LFYM
LFC
4element
4素子
LFCS
4element
4素子
LFCSS
4element
4素子
LFCM
4 element, low profile
4素子½背½
LFY
6element
6素子
LFYS
6element
6素子
LFYSS
6element
6素子
LFYM
6 element, low profile
6素子½背½
LFC
LFCS
8.5 Max.
8.0 Max.
LFCSS
8.5
Max.
7.3
Max.
LFCM
0.8
0.15
0.8
1.3
0.8
0.15
0.8
1.3
3.5
2.7
1.2
4.3
0.6
3.5
2.7
1.2
4.3
2
3
1
0.6
2
3
1
LFY
LFYS
11.5
Max.
8.0
Max.
LFYSS
11.5 Max.
7.3 Max.
LFYM
0.8
0.2
1.3
0.8
3.5
0.2
2.9
0.9
4
3
5
1.3
2.9
3.5
2.6
1.2
4.3
1
0.6
2.9
0.9
4
3
5
2.9
2.6
1.2
1
0.6
4.3
2
2
(Unit : mm)
Description
•
8.0/7.5/7.0/6.3mm high 4/6-elements ceramic ladder filter.
•
For communications and wireless data communications
equipment.
概 要
•
½品高さ8.0 / 7.5 / 7.0 / 6.3mmの4素子／6素子セラミックラ
ダーフィルタ
•
通信機器、無線応用機器
Features
•
Bandwidth characteristics can be set to meet requirements,
i.e.,from ±3kHz to±15kHz.
•
Height, dimensionally, can be selected to meet functional
requirements.(8.0, 7.5, 7.0 and 6.3mm)
•
Possibility of use in IF stages which require no adjustments.
•
RoHS compliant
特 長
•
帯域幅が用途に応じ自由に選択可½（±3kHz∼
±15kHz）
•
機½用途に応じ背高を選択可½（8.0mm、7.5mm、7.0mm、
6.3mm）
•
IF段の無調整化が可½
•
RoHS 指令対応
Applications
•
High performance car and portable radio sets.
•
Transportable radio communicators.
•
Transceivers and related radio equipment.
用 途
•
高性½カーラジオ、携帯用無線機器
•
移動用無線機器
•
トランシーバなど無線応用機器
AM Ladder Filters
AM ラダーフィルタ
TYPE
SELECTION GUIDE FOR STANDARD FILTERS
LFC, LFCS
LFCSS, LFCM
LFY, LFYS
LFYSS, LFYM
入出力
インピーダンス
TYPE LFC/LFCS/LECSS/LFCM/LFY/LFYS/LFYSS/LFYM
東光品番
6dB帯域幅
減衰帯域幅
減衰帯域幅
保証減衰量
挿入損失
TOKO
Part
Number
LFC
BLFC455B
BLFC455C
BLFC455D
ALFC455E
ALFC455F
ALFC455G
ALFC455H
LFCS
BLFCS455B
BLFCS455C
BLFCS455D
ALFCS455E
ALFCS455F
ALFCS455G
ALFCS455H
LFCSS
ARLFCSS450HT
LFCM
BLFCM455B
BLFCM455C
BLFCM455D
ALFCM455E
ALFCM455F
ALFCM455G
ALFCM455H
LFY
BLFY455B
BLFY455C
BLFY455D
ALFY455E
ALFY455F
ALFY455G
ALFY455H
LFYS
BLFYS455B
BLFYS455C
BLFYS455D
ALFYS455E
ALFYS455F
ALFYS455G
ALFYS455H
LFYSS
ARLFYSS450HT
LFYM
BLFYM455B
BLFYM455C
BLFYM455D
ALFYM455E
ALFYM455F
ALFYM455G
ALFYM455H
6dB Band
Width
(kHz)Min.
±15.0
±12.5
±10.0
±
7.5
±
6.0
±
4.5
±
3.0
±15.0
±12.5
±10.0
±
7.5
±
6.0
±
4.5
±
3.0
6.0
±15.0
±12.5
±10.0
±
7.5
±
6.0
±
4.5
±
3.0
±15.0
±12.5
±10.0
±
7.5
±
6.0
±
4.5
±
3.0
±15.0
±12.5
±10.0
±
7.5
±
6.0
±
4.5
±
3.0
6.0
±15.0
±12.5
±10.0
±
7.5
±
6.0
±
4.5
±
3.0
40dB Band
Width
(kHz)Max.
±30.0
±24.0
±20.0
±15.0
±12.5
±10.0
±
9.0
±30.0
±24.0
±20.0
±15.0
±12.5
±10.0
±
9.0
50dB Band
Width
(kHz)Max.
Attenuation
(dB)Min.
27.0
27.0
27.0
27.0
27.0
25.0
25.0
27.0
27.0
27.0
27.0
27.0
25.0
25.0
40.0
Insertion
Loss
(dB)Max.
4.0
4.0
4.0
6.0
6.0
6.0
6.0
4.0
4.0
4.0
6.0
6.0
6.0
6.0
6.0
4.0
4.0
4.0
6.0
6.0
6.0
6.0
4.0
4.0
4.0
6.0
6.0
6.0
6.0
4.0
4.0
4.0
6.0
6.0
6.0
6.0
6.0
4.0
4.0
4.0
6.0
6.0
6.0
6.0
Input/Output
Impedance
(Ω)
1500
1500
1500
1500
2000
2000
2000
1500
1500
1500
1500
2000
2000
2000
2000
1500
1500
1500
1500
2000
2000
2000
1500
1500
1500
1500
2000
2000
2000
1500
1500
1500
1500
2000
2000
2000
2000
1500
1500
1500
1500
2000
2000
2000
±30.0
±24.0
±20.0
±15.0
±12.5
±10.0
±
9.0
±30.0
±24.0
±20.0
±15.0
±12.5
±10.0
±
9.0
±30.0
±24.0
±20.0
±15.0
±12.5
±10.0
±
9.0
27.0
27.0
27.0
27.0
27.0
25.0
25.0
35.0
35.0
35.0
35.0
35.0
35.0
35.0
35.0
35.0
35.0
35.0
35.0
35.0
35.0
60.0
±30.0
±24.0
±20.0
±15.0
±12.5
±10.0
±
9.0
35.0
35.0
35.0
35.0
35.0
35.0
35.0
• Standard Center Frequency: 450kHz, 455kHz
• Attenuation at 450 or 455
±
100kHz
・標準中心周波数：450kHz，455kHz
・保証減衰量は450または455
±
100kHz内で規定します。
Notes
• Center frequency setting at 460 or 468kHz available on order.
• Center frequency tolerance is gettable at ±1kHz or ±2kHz.
• Group Delay Controlled products available on order.
• Product packaging: Cartridge form,50pcs/strip.
ご注意
●標準中心周波数以外の中心周波数は、460または468kHzに対応が可½です。
●標準中心周波数の公差は±1.0kHz、±2.0kHz
●群遅延時間特性管理品のご要求に応じます。
●½品供給は、カートリッジで納入します。
（50個/本）
AM Ladder Filters
AM ラダーフィルタ
TYPE

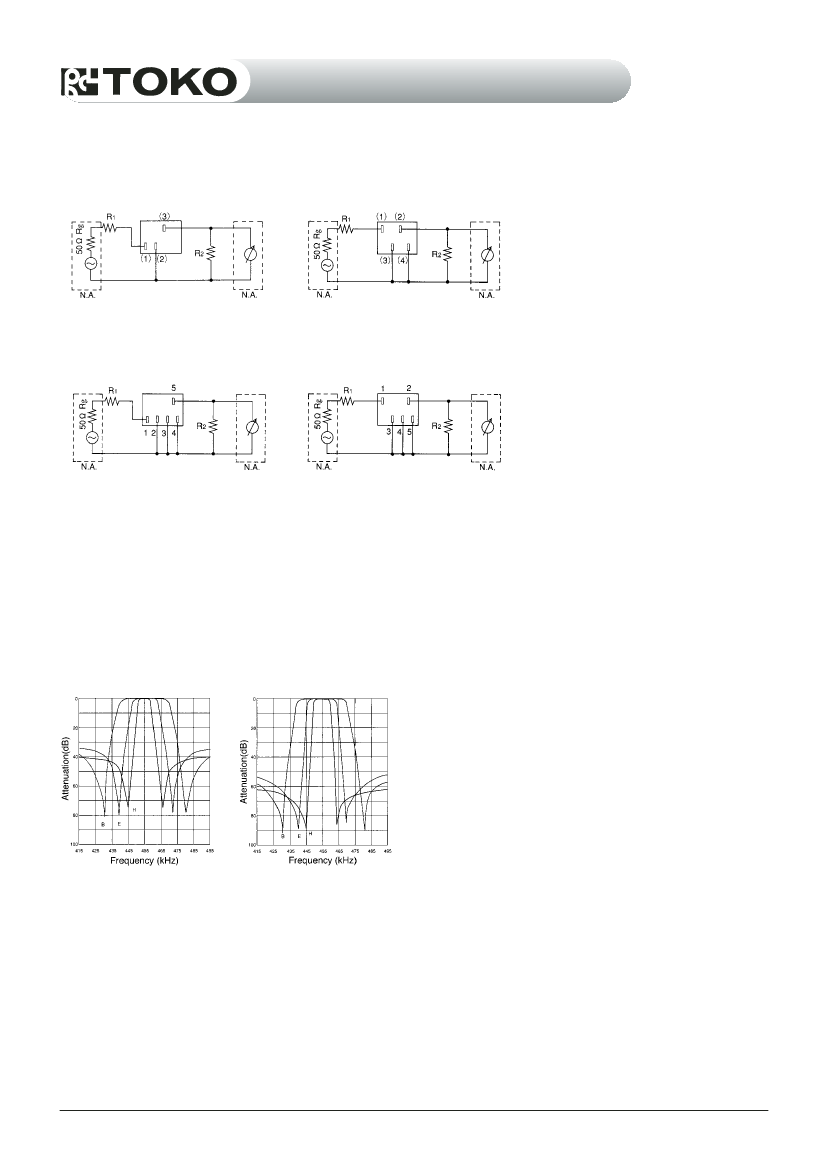

Test circuit
測定回路
LFC, LFCS
LFCSS, LFCM
LFY, LFYS
LFYSS, LFYM
LFC / LFCS / LFCSS
LFCM
Test conditions
1. C includes test circuit capacitance.
2. R
1
, R
2
: Input-output impedance
3. Rg+R
1
=R
2
=1.5 or 2.0kΩ
4. N.A.: Network Analyzer
測定条件
1．Cは、測定系の容量を含む
2．R
1
、R
2
：入出力インピーダンス
3．Rg+R
1
=R
2
=1.5 or 2.0kΩ
4．N.A.: ネットワークアナライザー
LFY / LFYS / LFYSS
LFYM
Frequency characteristics
周波数特性
• Impedance Matching
Input and output impedances must be well-matched, otherwise
ripple may occur within the passband and the filtered waveform
may become asymmetrical.
LFC455/LFCS455/
LFCSS455/LFCM455
LFY455/LFYS455
LFYSS455/LFYM455
• Grounding (GND)
The filter must be grounded firmly to assure the specified
attenuation.
• DC Decoupling Capacitor
Do not apply DC directly to the filter input / output terminals. If the
circuit feeds DC directly to the input/output terminal, use a DC
decoupling capacitor.
• Terminal Connection
The input and output terminals must be connected exactly as
specified in the drawing, otherwise a frequency drift may occur.
•
インピーダンスの整合
インピーダンスの整合をとらない場合、周波数特性で帯域内にリップルが
生じ、また波½も非対称になります。整合は十分とるようにして下さい。
•
アース（接地）
減衰極・保証減衰量を確実に確保するため、接地は完全にとるようにして
下さい。
•
直流カットコンデンサ
フィルタの入出力端子に直接に直流電圧が印加される回路構成の場合、直
流カットコンデンサを挿入し、直接直流電圧がフィルタ端子に加わらない
ようにして下さい。
•
端子の接続
入力・出力への接続は、仕様書通りに実行して下さい。
誤接続は周波数特性が異常になります。
