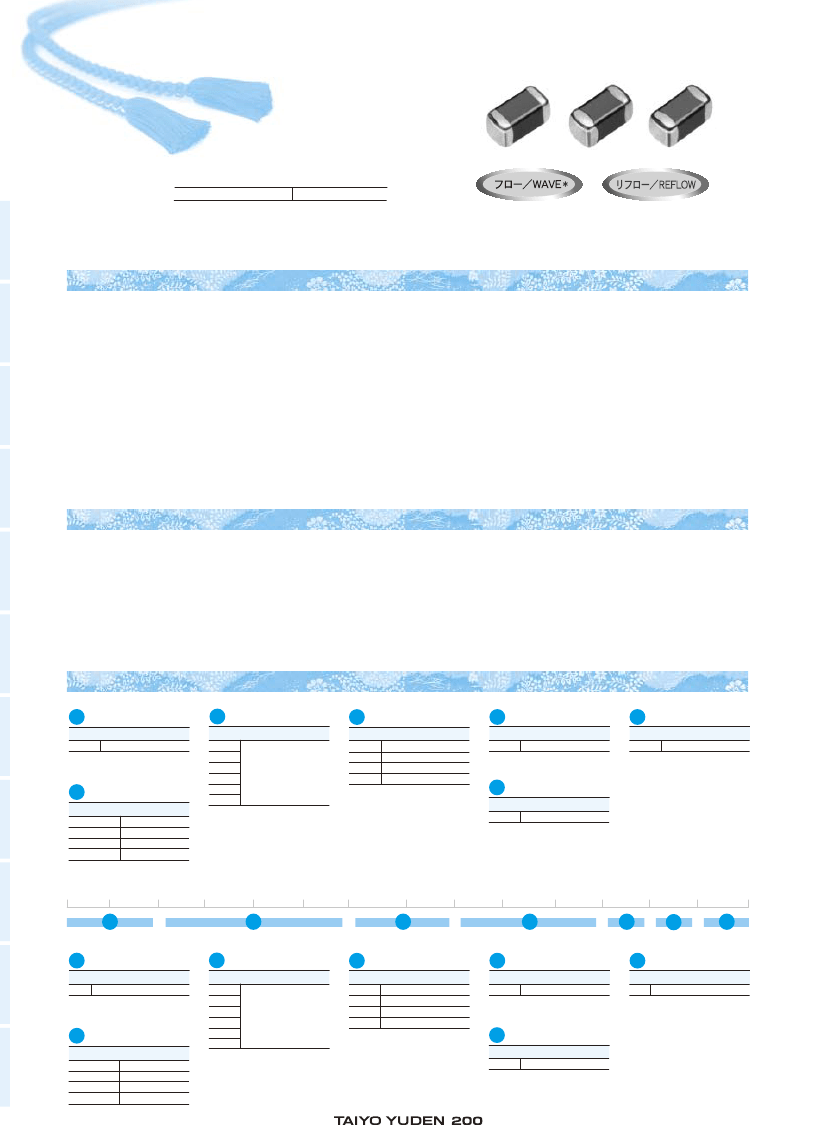

積層ハイロスインダクタ
MULTILAYER FERRITE CHIP BEADS
BK SERIES
OPERATING TEMP.
−55∼＋125℃
＊BK0603,
BK1005は除く
＊Except
for BK0603, BK1005
特長 FEATURES
・Ag内部導½を½用した磁気シールド構造により、発熱やクロストークが小
さい
・GND不要のため、パターン設計上の自由度が大きい
・
ノイズ対策のため様々なバリエーションとインピーダンスをラインナップ
（デジタル波½のオーバーシュート等）
波½品½の½下
HS
：XL成分を抑え、
を抑制
HM
：
20MHz以上で急峻に増大するZ特性により、100MHz∼300MHz帯
の輻射ノイズに適用
（映像信号廻りに効果的）
LL
：
Zの立ち上がりを高周波域とした設計により、200MHz∼500MHzの
ノイズ対策に適用
LM
：200MHz近傍のノイズ対策に最適。より高い減衰効果
HW
：
シリーズ中最もXL成分を抑えた設計により、波½品½½下の抑止と
共に高周波域での減衰をも確保
TS
：直流抵抗½減化設計により、LSI電源廻りでのノイズ対策に最適
・Internal
silver printed layer creates a closed circuit which acts as a
magnetic shield minimizing heat generation and crosstalk.
・No
need for grounding provides greater circuit design flexibility.
・Several
material types and a broad range of impedance values provide
noise countermeasures for various applications.
HS : Suppresses the XL component. Helps stop the reduction of the wave-
form integrity digital wave-form overshoot, etc.）
（
HM : Increases the Z characteristic sharply above
20MHz
and is applicable
for radiated noise in the
100MHz∼300MHz
range. Especially effective
on video signal lines.
LL : Designed as a noise countermeasure for the
200MHz∼500MHz
range
where the rise of the Z component is in the high frequency area.
LM : Intended for noise suppression around
200MHz.
Effectively increases
attenuation.
HW : The best material in the BK Series to suppress the XL component and
stop the reduction of the wave-form integrity while maintaining attenua-
tion in the high frequency area.
TS : Reduced DC resistance version for noise countermeasures around
LSI power supplies.
用途 APPLICATIONS
・パ½コン、デジタルスチルカメラ等の情報機器・デジタル機器のクロックライ
ン、一般信号ラインに於ける高調波ノイズ対策
・パ½コン、プリンタ等のインター
フェイス、ハーネス接続部での輻射ノイズ及
びイミュニティ対策
・
ビデオ、ムービー等のAV機器に於けるノイズ対策
・PDC、PHS等の移動½通信機器の回路間の干渉防止
・磁気シールド構造による小型化メリッ
トを生かし、LSI電源供給ラインのノイ
ズ防止フィルタ用途に最適
（TS）
・High
frequency noise countermeasure in personal computers, digital
cameras and other information system products. For use on digital
product clock lines and general signal lines.
・Radiated
noise suppression in computer or printer interfaces and har-
ness connectors.
・Noise
suppression in video and other AV products.
・Prevents
interference between circuits in cellular phones PHS, PDC, etc.）
（
・Due
to the closed internal circuit which acts as a magnetic shield, the
TS material is extremely effective as a noise filter on LSI power supply
lines where downsizing of components is needed.
½名表記法 ORDERING
CODE
1
½式
BK
積層ハイロスインダクタ
3
材質記号
HW
HS
HM
LM
LL
TS
材質によりインピー
ダンス特性が異なる
4
公称インピーダンス
〔Ω〕
例
150
101
102
15
100
1000
5
特性
ー
標準品
7
½社管理記号
△
標準品
△＝スペース
2
½状寸法
（L×W）
〔mm〕
0603
（0201）
1005
（0402）
1608
（0603）
2125
（0805）
0.6×0.3
1.0×0.5
1.6×0.8
2.0×1.25
6
包装
T
リールテーピング
B K 1 6 0 8 H S 1 2 1 _ T
○
1
1
Type
BK Multilayer Ferrite Chip Beads
2
3
Material
HW
HS
HM
LM
LL
TS
Refer to impedance
curves for material
differences
3
4
Impedance
Ω〕
〔
example
150
101
102
15
100
1000
4
5
Characteristics
ー
Standard Products
5
7
6
7
Internal code
△
Standard Products
△＝Blank
Space
2
External Dimensions
（L×W）
〔mm〕
0603
（0201）
1005
（0402）
1608
（0603）
2125
（0805）
0.6×0.3
1.0×0.5
1.6×0.8
2.0×1.25
6
Packaging
T
Tape & Reel
