BTS-125-01-H-D

Description
Board Connector, 250 Contact(s), 2 Row(s), Female, Straight, Surface Mount Terminal, Socket,
CategoryThe connector    The connector
File Size2MB,3 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Download Datasheet Parametric View All

BTS-125-01-H-D Overview

Board Connector, 250 Contact(s), 2 Row(s), Female, Straight, Surface Mount Terminal, Socket,

BTS-125-01-H-D Parametric

Parameter NameAttribute value
Reach Compliance Codecompliant
ECCN codeEAR99
Body/casing typeSOCKET
Connector typeBOARD CONNECTOR
Contact to complete cooperationGOLD
Contact completed and terminatedGOLD
Contact point genderFEMALE
DIN complianceNO
Filter functionNO
IEC complianceNO
JESD-609 codee4
MIL complianceNO
Mixed contactsNO
Installation methodSTRAIGHT
Installation typeBOARD
Number of rows loaded2
OptionsGENERAL PURPOSE
Terminal pitch0.635 mm
Termination typeSURFACE MOUNT
Total number of contacts250
Base Number Matches1

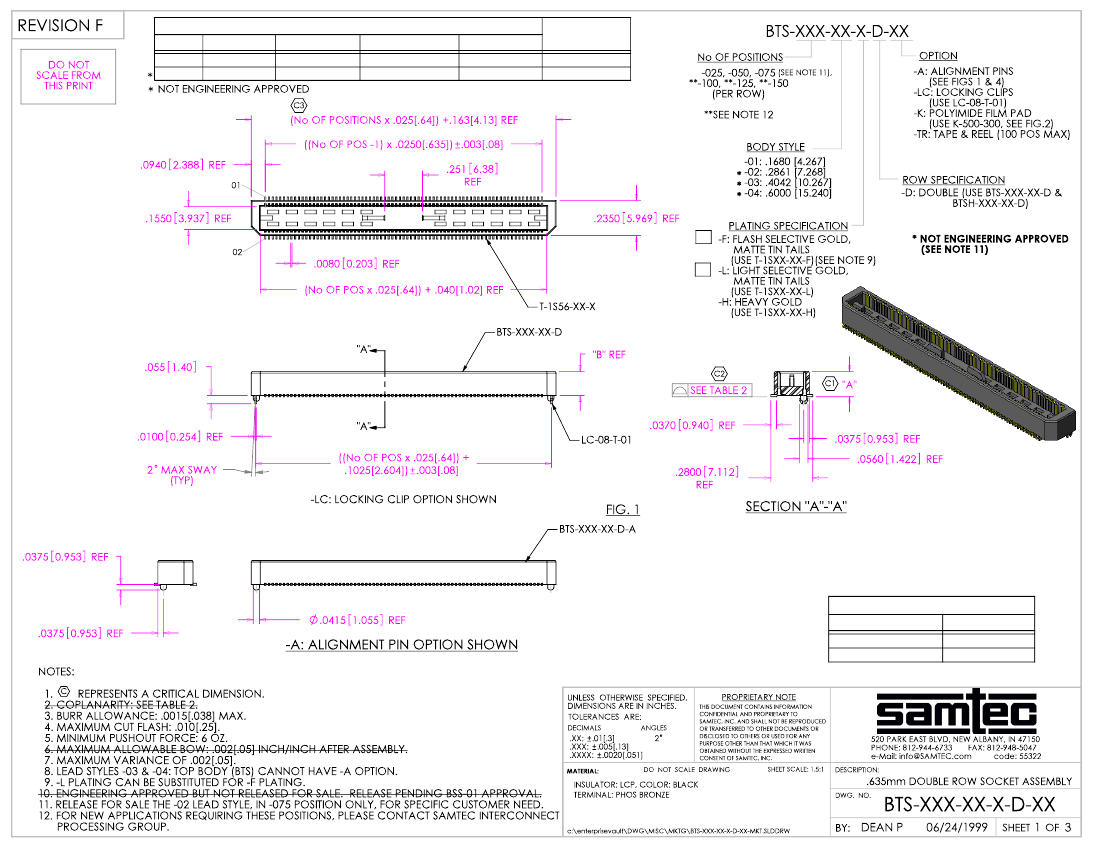

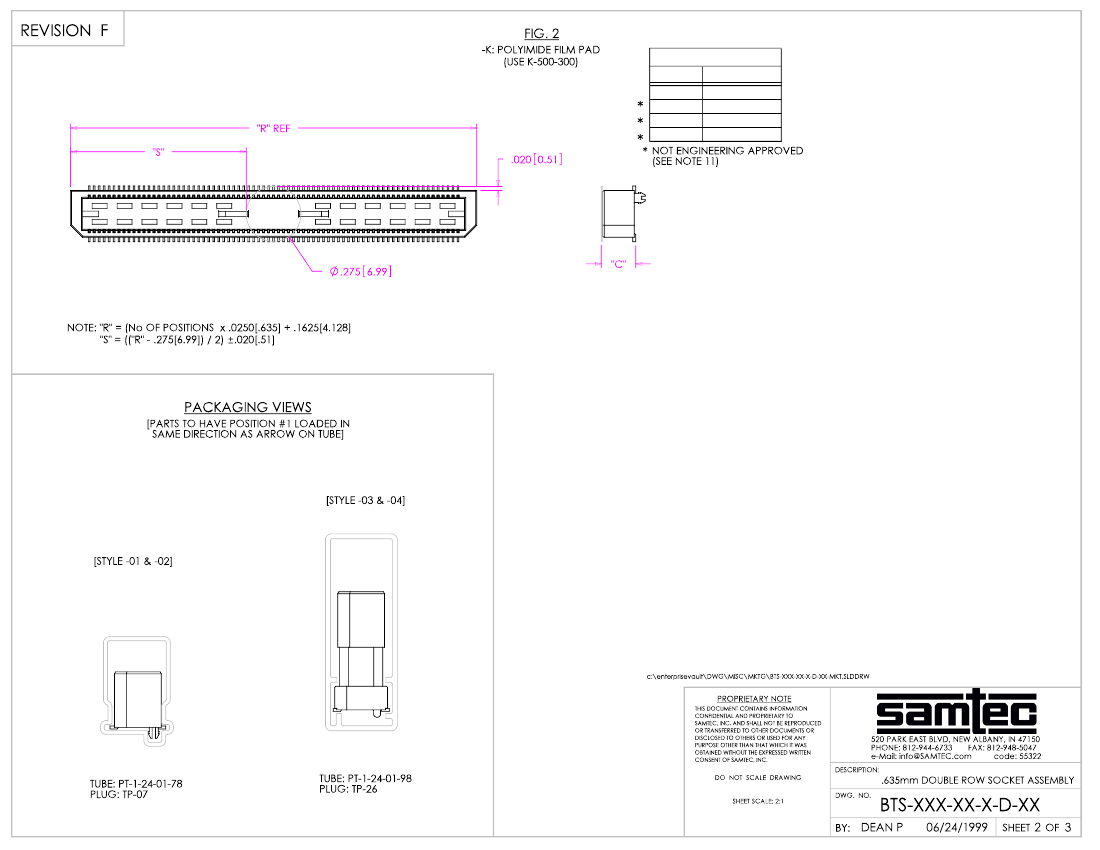

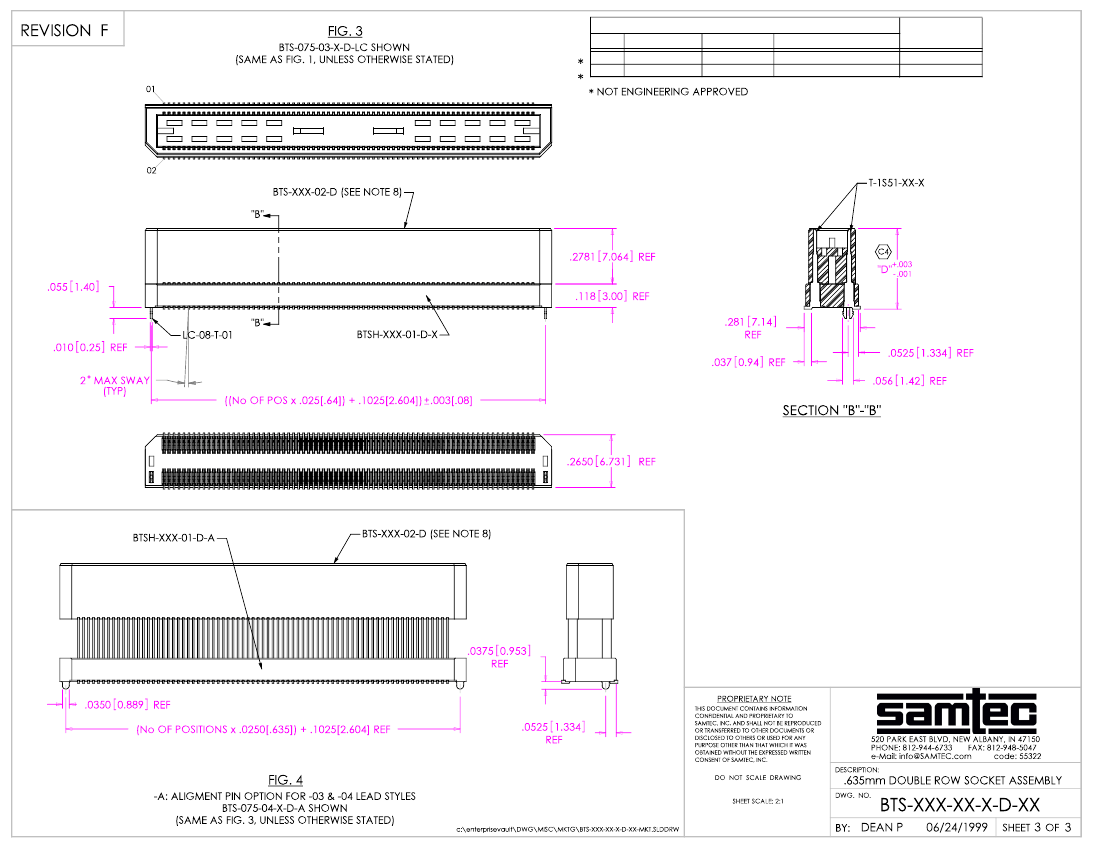

TABLE 1
STYLE
-01
-02
"A"
.1680[4.267]
.2861[7.267]
"B" REF
.1600[4.064] REF
.2781[7.064] REF
BODY
BTS-XXX-01-D-XX
BTS-XXX-02-D-XX
TERMINAL
T-1S56-01-X
T-1S56-22-X
MATED HEIGHT
WITH BSS
.197[5.00] REF
.315[8.00] REF
F
F
TABLE 2
No OF POSITIONS
-025 THRU -075
-100 THRU -150
COPLANARITY
.004[.10]
.006[.15]
