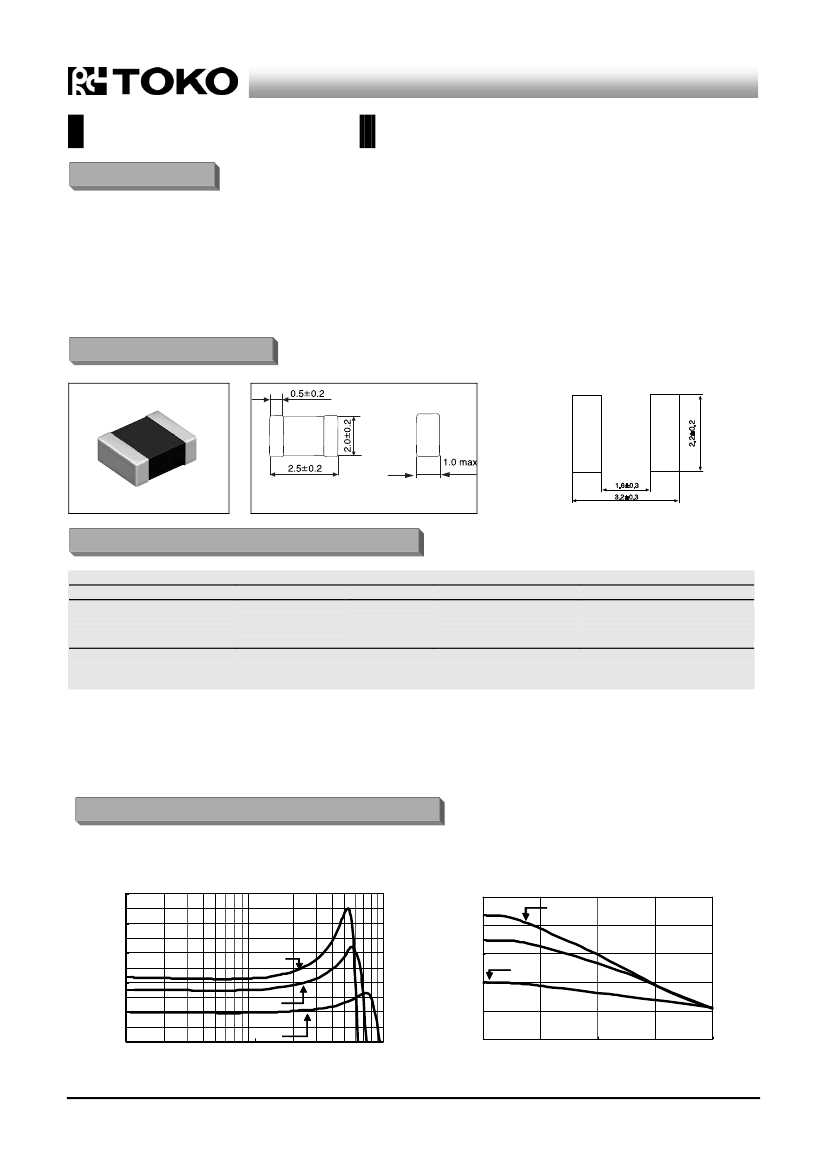

Multilayer Power Inductors
積層パワーインダクタ
MDT2520-CH Type
FEATURES／特長
•
Miniature size: 2520 footprint (2.5mm×2.0mm) and low
profile(1.0mm max. Height)
•
Magnetically shielded
•
Ideal for a variety of DC-DC converter Inductor application
（DVC,DSC,Cellular
phone,PDA）
•
Operating temperature:-40∼85℃
•
RoHS compliant
•
小型薄½½状（2.5mm×2.0mm、高さ1.0mm
max）
•
閉磁路構造
•
各種機器のDC-DCコンバータ用インダクタに最適
（DVC,DSC,Cellular
phone,PDA）
•
動½温度範囲：−40∼85℃
•
RoHS指令対応
DIMENSIONS／外½寸法図
Recommended patterns
推奨パターン図
(Unit: mm)
ELECTRICAL CHARACTERISTICS／電気的特性
TYPEMDT2520-CH ,(Quantity/reel; 3,000 PCS)
東光品番
TOKO
Part
Number
MDT2520-CH1R0M
MDT2520-CH1R5M
MDT2520-CH2R2M
インダクタンス
Inductance
(μH)at 1MHz
1.0
1.5
2.2
(1)
(1)
(2)
(3)
許容差
Tolerance
（％）
±20
±20
±20
直流抵抗
温度上昇許容電流
DC
(2)
Resistance
(mΩ)
±30％
110
140
160
Temperature
(3)
Rise Current
ΔT=40°C
(A) Max.
1.25
1.10
1.05
(1) Inductance is measured with a a |Z| Analyzer 4291A/ B (Agilent
Technologies) or equivalent. Test frequency at 1MHz, 0.5V
(2) DC Resistance is measured with a milliohmmeter 4338B (Agilent
Technologies) or equivalent.
(3) Maximum allowable DC current is that causes coil temperature to
rise by 40°C . (The ambient reference temperature:20°C)
(1)
インダクタンスはインピーダンスアナライザ4291A/
B(Agilent
Technologies)または同等品により測定する。 1MHz, 0.5V
(2)
直流抵抗はミリオームメータ4338B
(Agilent Technologies)
または同等品により測定する。
(3)
最大許容電流は直流を流した時の温度上昇が40°Cに達する電流
値。（周囲温度：20°C)
EXAMPLES OF CHARACTERISTICS／代表特性例
Inductance vs Frequency
5.0
4.5
4.0
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0.0
1
2.5
Inductance vs DC Current
2R 2
2.0
Inductance [μH]
Inductance [μH]
1R 5
1.5
2R 2
1R 0
1.0
0.5
0.0
1R 5
1R 0
10
Frequency [MHz]
100
0
0.5
1
DC Current [A]
1.5
2
