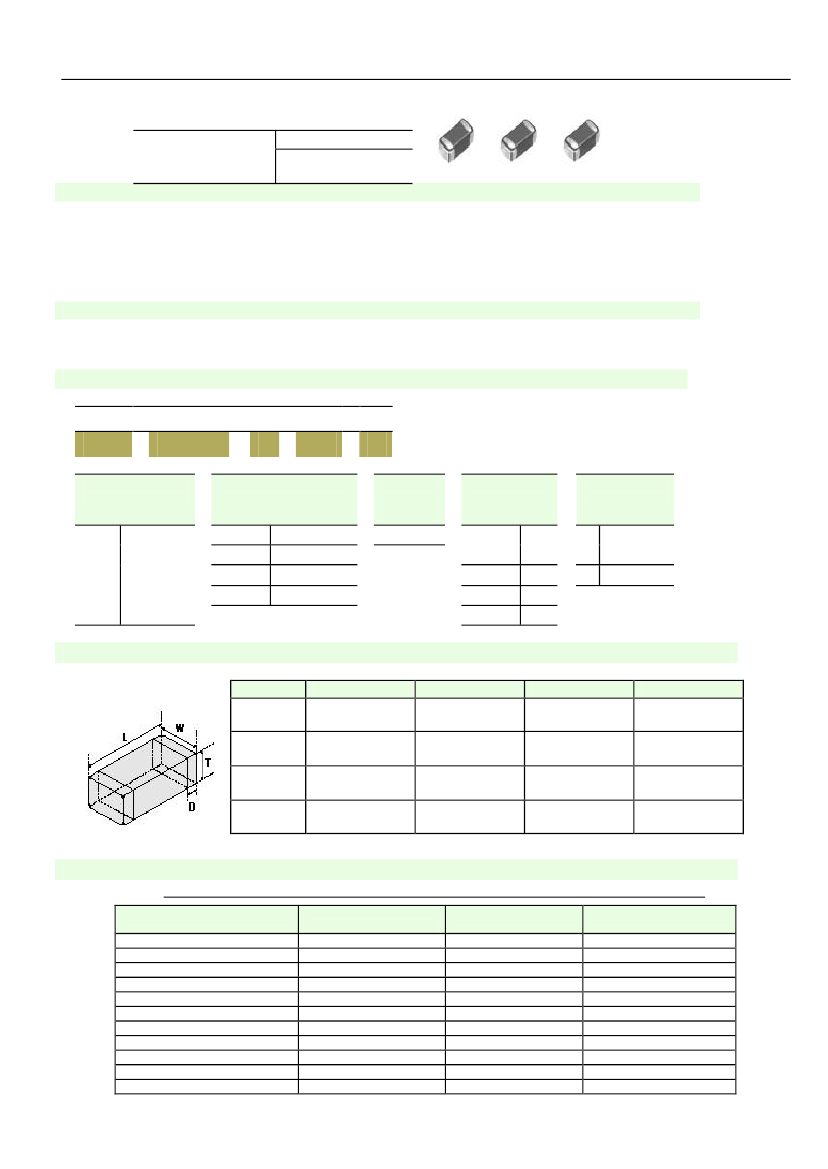

广东肇庆英达电感器件有限公司
GUANGDONG ZHAOQING YINGDA INDUCTOR CO。
，LTD
表面贴装元件
SMD COMPONENTS
尖峰型磁珠
Sharp type beads
工½温度
OPEARATING TEMP.
1005 : -55½125℃
1608
以上规格
:-40½+85℃
・Excellent
solderability and high heat resistance for
either reflow or wave soldering.
・No
lead, ideal for SMT.
・Monotilithic
inorganic material construction for high
reliability.
特征 ＦＥＡＴＵＲＥＳ
・良½的可焊性和耐焊性，适合于回流焊和波峰焊
・无引线结构，适合于自动贴片安装
・无机材料，独石结构，具有高度可靠性
应用 ＡＰＰＬＩＣＡＴＩＯＮＳ
・计算机及其外围总线、通讯设备、数字视听产品
和摄½一½机
・
Computers and peripherals
、
Communication
equipments
、
digital TV sets, VTRS.
产品规格型号的表示方法 ＯＲＤＥＲＩＮＧ ＣＯＤＥ
CBY
①
①
产品代号
Product Code
尖峰型磁珠
Sharp Type
CBY
Beads
201209
②
②
A
③
121
④
T
⑤
③
材
Code
料
Material
A
料
④
阻抗(Ω)
Impedance
实例
Example
110
121
221
11
120
220
⑤
包装方式
Packaging Style
卷带盘装
T
B
Tape&Reel
散装
Bulk
规格尺寸(L×W×T)
(mm)
Dimensions
100505
160808
201209
321609
1.0×0.5×0.5
1.6×0.8×0.8
2.0×1.2×0.9
3.2×1.6×0.9
外½尺寸 ＳＨＡＰＥ ＡＮＤ ＤＩＭＥＮＳＩＯＮＳ
Unit:mm/inch
Part No.
100505
(0402)
160808
(0603)
201209
(0805)
321609
(1206)
L
1.0±0.15
(0.040±0.006)
1.6±0.2
(0.063±0.008)
2.0±0.2
(0.079±0.008)
3.2±0.2
(0.126±0.008)
W
0.5±0.15
(0.020±0.006)
0.8±0.2
(0.031±0.008)
1.2±0.2
(0.047±0.008)
1.6±0.2
(0.063±0.008)
T
0.5±0.15
(0.020±0.006)
0.8±0.2
(0.031±0.008)
0.9±0.2
(0.035±0.008)
0.9±0.2
(0.035±0.008)
D
0.25±0.10
(0.010±0.004)
0.3±0.2
(0.01±0.008)
0.5±0.3
(0.020±0.012)
0.5±0.3
(0.020±0.012)
电性½参数 ＥＬＥＣＴＲＩＣＡＬ ＣＨＡＲＡＣＴＥＲＩＳＴＩＣＳ
1005 TYPE
Part No.
CBY100505A070
CBY100505A190
CBY100505A310
CBY100505A600
CBY100505A800
CBY100505A121
CBY100505A151
CBY100505A181
CBY100505A221
CBY100505A301
CBY100505A501
Impedance(Ω)
At 100MHz
0~15
19±25%
31±25%
60±25%
80±25%
120±25%
150±25%
180±25%
220±25%
300±25%
500±25%
22
DCR (Ω)Max
0.045
0.05
0.20
0.35
0.40
0.50
0.55
0.60
0.70
0.80
1.10
Ir (mA)Max
500
300
300
200
200
150
150
150
150
100
100
