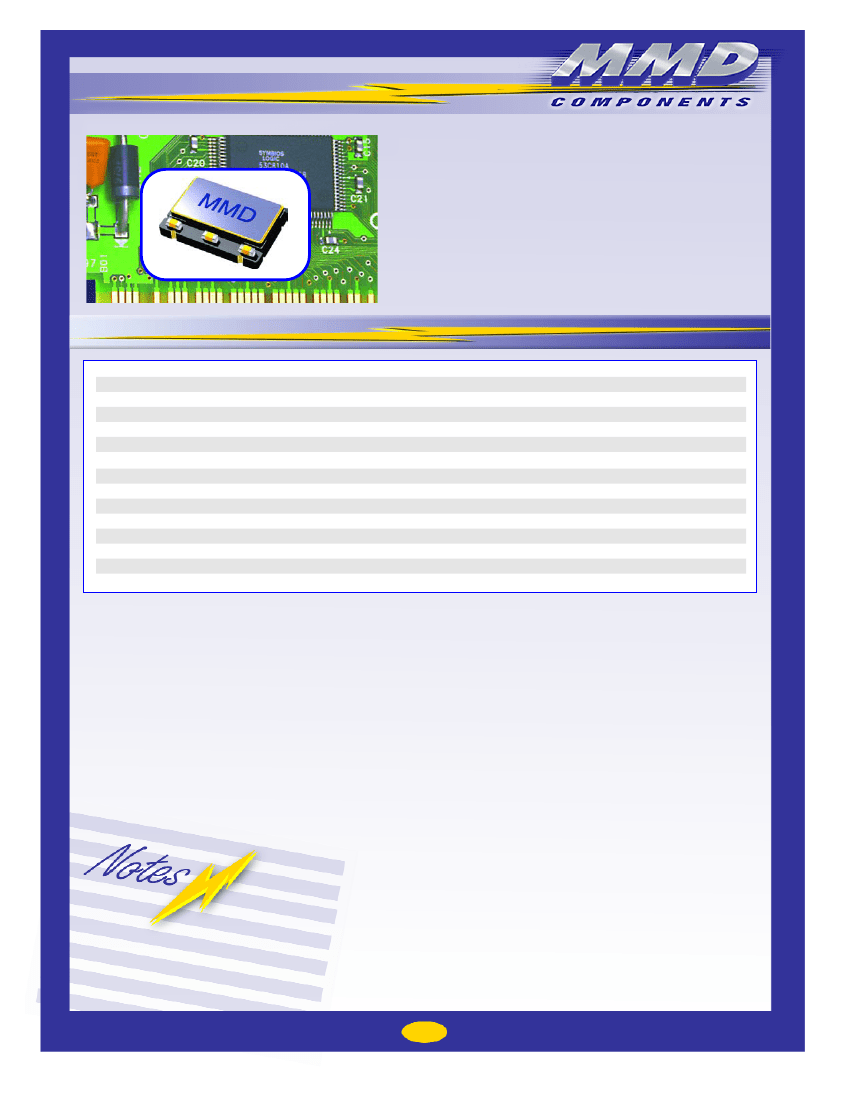

MTD Series
5mm x 7mm Ceramic SMD
• Compact Package
• 5.0 or 3.3 Volt
• Clipped Sinewave Output
• 10.000MHz to 27.000MHz
• Stability Down to ±1.5ppm
Electrical Specifications
Frequency Range
Frequency Stability (Inclusive of Temperature, Load, Voltage and Aging)
Operating Temperature Range
Storage Temperature Range
Supply Voltage (Vdd)
Control Voltage
Vdd = 5V
Vdd = 3.3V
Output
Vdd = 5V
Vdd = 3.3V
Output Load
Supply Current
Vdd = 5V
Vdd = 3.3V
Start-up Time
Pin 1 Connection
Blank Option
V Option
10.000MHz to 27.000MHz
±1.5ppm to ±5ppm
0°C - 50°C to -30°C - 75°C
-40°C - 85°C
5.0Vdc ±5% or 3.3Vdc ±5%
2.5VDC ± 2.0VDC(Positive Slope)
1.65VDC ± 1.5VDC(Positive Slope)
1.0Vp-p min.
0.8Vp-p min. for
10K Ohms // 10pF
2.0mA max.
2.0mA max.
10mS max.
No Connect
±10ppm min.
www.mmdcomp.com
Toll Free 1-877-663-2667 / Fax: 949-753-5889
OS17
Specifications subject to change without notice
Revision: 9/20/02 B

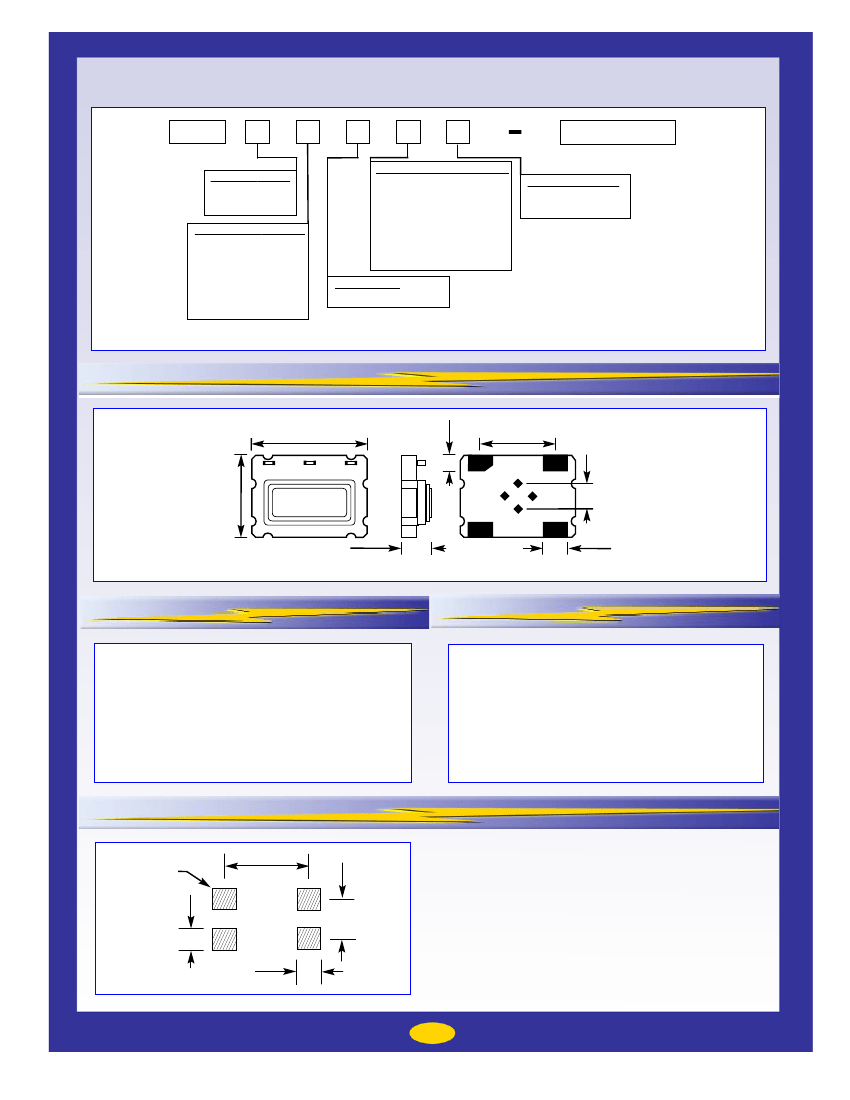

Part Numbering Guide
MTD
Supply Voltage
Blank = 5 Volt
3 = 3.3 Volt
Frequency Stability *
15 = ±1.5ppm
20 = ±2ppm
25 = ±2.5ppm
30 = ±3ppm
35 = ±3.5ppm
50 = ±5ppm
Operating Temp. Range *
A = 0°C to +50°C
B = -10°C to +60°C
C = -20°C to +70°C
D = -30°C to +70°C
E = -30°C to +80°C
F = -40°C to +85°C
G = 0°C to +70°C
Output Type
S = Clipped Sinewave
Frequency
Pin 1 Connection
Blank = No Connect
V = Voltage Control
* Check with factory for additional stability vs. temperature options
Mechanical Dimensions
1.0
.039
5.2 max
.205 max
#1
#8
#4
#5
#6
#7
#2
#3
2.0 max
.079 max
Pin Connections
P i n 1 : C o n t r o l Vo l t a g e o r N o C o n n e c t
Pin 2: Case Ground
Pin 3: Output
P i n 4 : S u p p l y Vo l t a g e
P i n s 5 - 8 : F a c t o r y Te s t Te r m i n a l s ( d o n o t u s e )
Markings
Line 1: MMD
Line 2: Frequency
Suggested Solder Pad Layout
Solder Pad
(X4)
1.2
.047
5.08
.200
1.5
.059
www.mmdcomp.com
Toll Free 1-877-663-2667 / Fax: 949-753-5889
4.2
.165
OS17
Specifications subject to change without notice
Revision: 9/20/02 B
1.7
.067
1.7
.055
7.0
.276
5.08
.200
