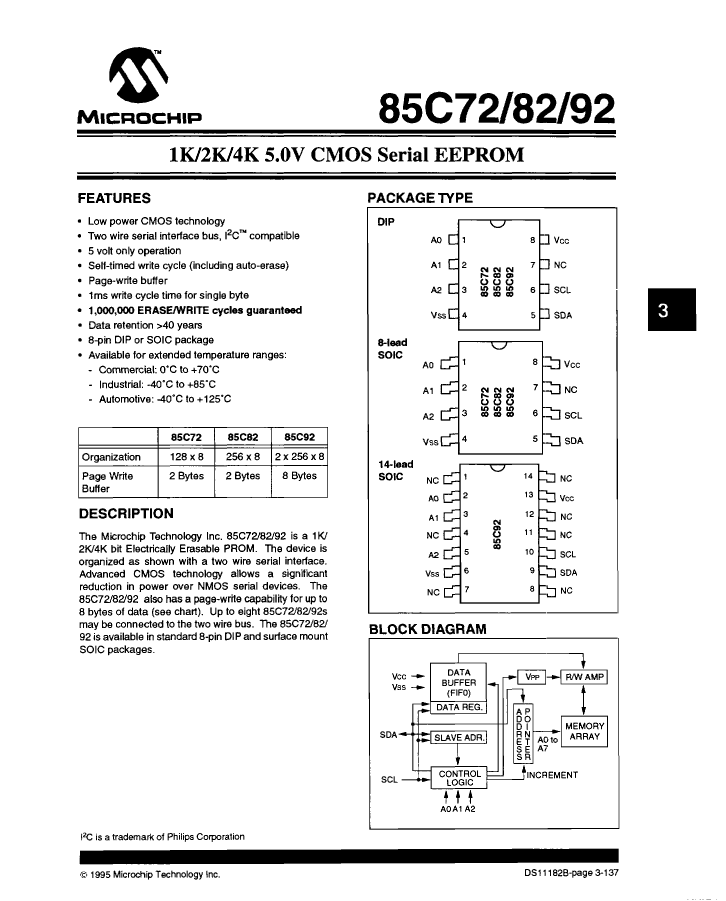

85C72-I/J |
85C72-E/J |
85C92-E/J |
85C82-E/J |
85C82-I/J |
85C92-I/J |
| Description |
128 X 8 I2C/2-WIRE SERIAL EEPROM, CDIP8, CERDIP-8 |
128 X 8 I2C/2-WIRE SERIAL EEPROM, CDIP8, CERDIP-8 |
512 X 8 I2C/2-WIRE SERIAL EEPROM, CDIP8, CERDIP-8 |
256 X 8 I2C/2-WIRE SERIAL EEPROM, CDIP8, CERDIP-8 |
256 X 8 I2C/2-WIRE SERIAL EEPROM, CDIP8, CERDIP-8 |
512 X 8 I2C/2-WIRE SERIAL EEPROM, CDIP8, CERDIP-8 |
| Is it Rohs certified? |
incompatible |
incompatible |
incompatible |
incompatible |
incompatible |
incompatible |
| Maker |
Microchip |
Microchip |
Microchip |
Microchip |
Microchip |
Microchip |
| Parts packaging code |
DIP |
DIP |
DIP |
DIP |
DIP |
DIP |
| package instruction |
CERDIP-8 |
CERDIP-8 |
CERDIP-8 |
DIP, DIP8,.3 |
DIP, DIP8,.3 |
DIP, DIP8,.3 |
| Contacts |
8 |
8 |
8 |
8 |
8 |
8 |
| Reach Compliance Code |
unknown |
unknown |
unknown |
unknown |
unknown |
unknown |
| Other features |
100K ERASE/WRITE CYCLES MIN; DATA RETENTION > 40 YEARS |
10K ERASE/WRITE CYCLES MIN; DATA RETENTION > 40 YEARS |
10K ERASE/WRITE CYCLES MIN; DATA RETENTION > 40 YEARS |
10K ERASE/WRITE CYCLES MIN; DATA RETENTION > 40 YEARS |
100K ERASE/WRITE CYCLES MIN; DATA RETENTION > 40 YEARS |
100K ERASE/WRITE CYCLES MIN; DATA RETENTION > 40 YEARS |

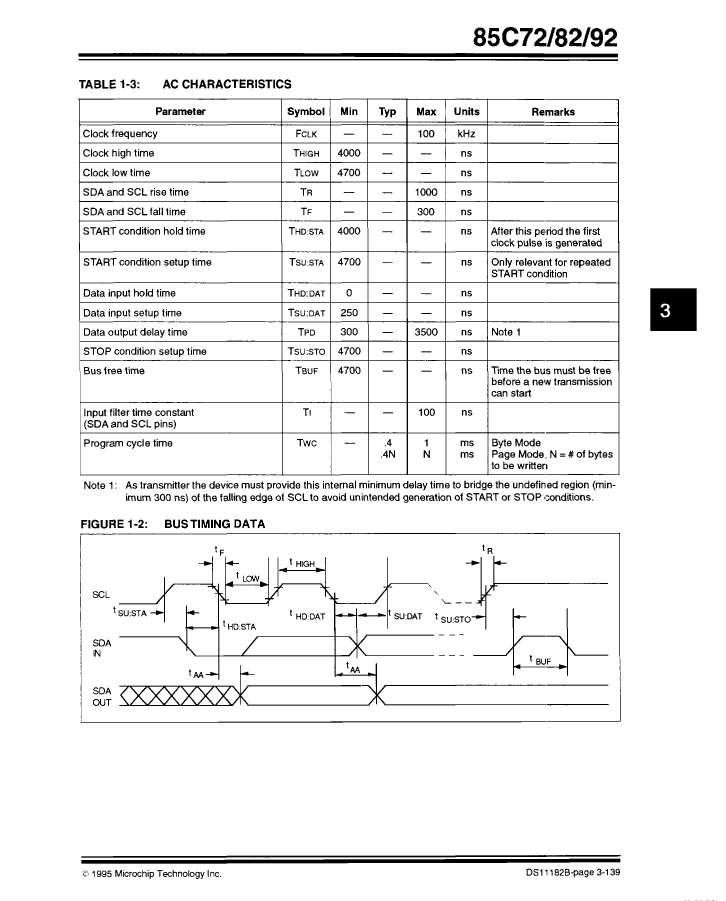

| Maximum clock frequency (fCLK) |
0.1 MHz |
0.1 MHz |
0.1 MHz |
0.1 MHz |
0.1 MHz |
0.1 MHz |
| Data retention time - minimum |
40 |
40 |
200 |
40 |
40 |
200 |
| Durability |
1000000 Write/Erase Cycles |
1000000 Write/Erase Cycles |
1000000 Write/Erase Cycles |
1000000 Write/Erase Cycles |
1000000 Write/Erase Cycles |
1000000 Write/Erase Cycles |

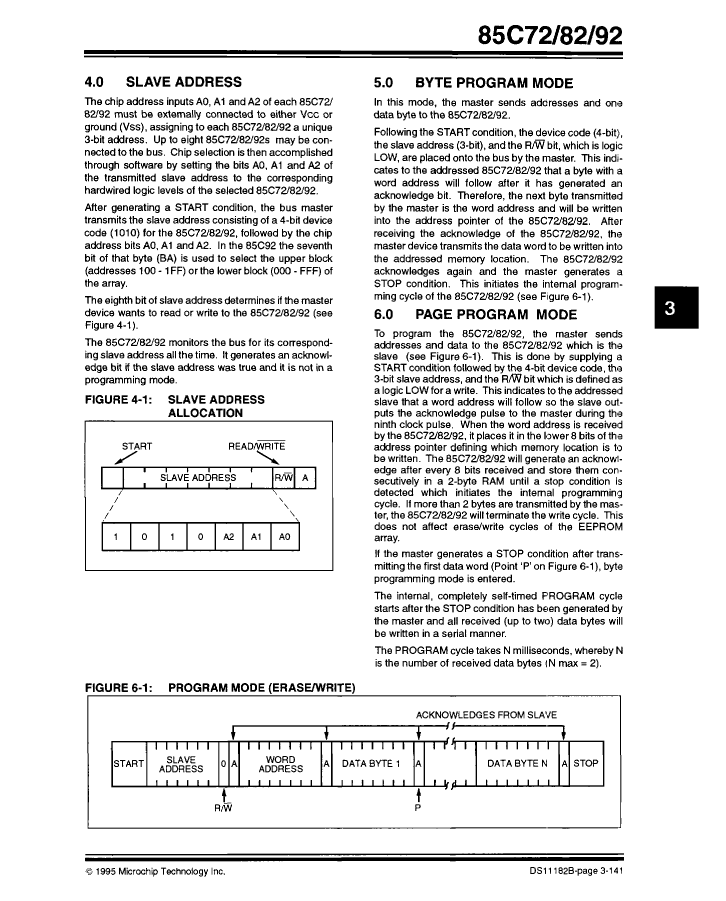

| I2C control byte |
1010DDDR |
1010DDDR |
1010DDMR |
1010DDDR |
1010DDDR |
1010DDMR |
| JESD-30 code |
R-GDIP-T8 |
R-GDIP-T8 |
R-GDIP-T8 |
R-GDIP-T8 |
R-GDIP-T8 |
R-GDIP-T8 |
| JESD-609 code |
e0 |
e0 |
e0 |
e0 |
e0 |
e0 |
| memory density |
1024 bit |
1024 bit |
4096 bit |
2048 bit |
2048 bit |
4096 bit |
| Memory IC Type |
EEPROM |
EEPROM |
EEPROM |
EEPROM |
EEPROM |
EEPROM |
| memory width |
8 |
8 |
8 |
8 |
8 |
8 |
| Number of functions |
1 |
1 |
1 |
1 |
1 |
1 |
| Number of terminals |
8 |
8 |
8 |
8 |
8 |
8 |
| word count |
128 words |
128 words |
512 words |
256 words |
256 words |
512 words |
| character code |
128 |
128 |
512 |
256 |
256 |
512 |
| Operating mode |
SYNCHRONOUS |
SYNCHRONOUS |
SYNCHRONOUS |
SYNCHRONOUS |
SYNCHRONOUS |
SYNCHRONOUS |
| Maximum operating temperature |
85 °C |
125 °C |
125 °C |
125 °C |
85 °C |
85 °C |
| Minimum operating temperature |
-40 °C |
-40 °C |
-40 °C |
-40 °C |
-40 °C |
-40 °C |
| organize |
128X8 |
128X8 |
512X8 |
256X8 |
256X8 |
512X8 |
| Output characteristics |
OPEN-DRAIN |
OPEN-DRAIN |
OPEN-DRAIN |
OPEN-DRAIN |
OPEN-DRAIN |
OPEN-DRAIN |
| Package body material |
CERAMIC, GLASS-SEALED |
CERAMIC, GLASS-SEALED |
CERAMIC, GLASS-SEALED |
CERAMIC, GLASS-SEALED |
CERAMIC, GLASS-SEALED |
CERAMIC, GLASS-SEALED |
| encapsulated code |
DIP |
DIP |
DIP |
DIP |
DIP |
DIP |
| Encapsulate equivalent code |
DIP8,.3 |
DIP8,.3 |
DIP8,.3 |
DIP8,.3 |
DIP8,.3 |
DIP8,.3 |
| Package shape |
RECTANGULAR |
RECTANGULAR |
RECTANGULAR |
RECTANGULAR |
RECTANGULAR |
RECTANGULAR |
| Package form |
IN-LINE |
IN-LINE |
IN-LINE |
IN-LINE |
IN-LINE |
IN-LINE |
| Parallel/Serial |
SERIAL |
SERIAL |
SERIAL |
SERIAL |
SERIAL |
SERIAL |
| Peak Reflow Temperature (Celsius) |
NOT SPECIFIED |
NOT SPECIFIED |
NOT SPECIFIED |
NOT SPECIFIED |
NOT SPECIFIED |
NOT SPECIFIED |
| power supply |
5 V |
5 V |
5 V |
5 V |
5 V |
5 V |
| Certification status |
Not Qualified |
Not Qualified |
Not Qualified |
Not Qualified |
Not Qualified |
Not Qualified |

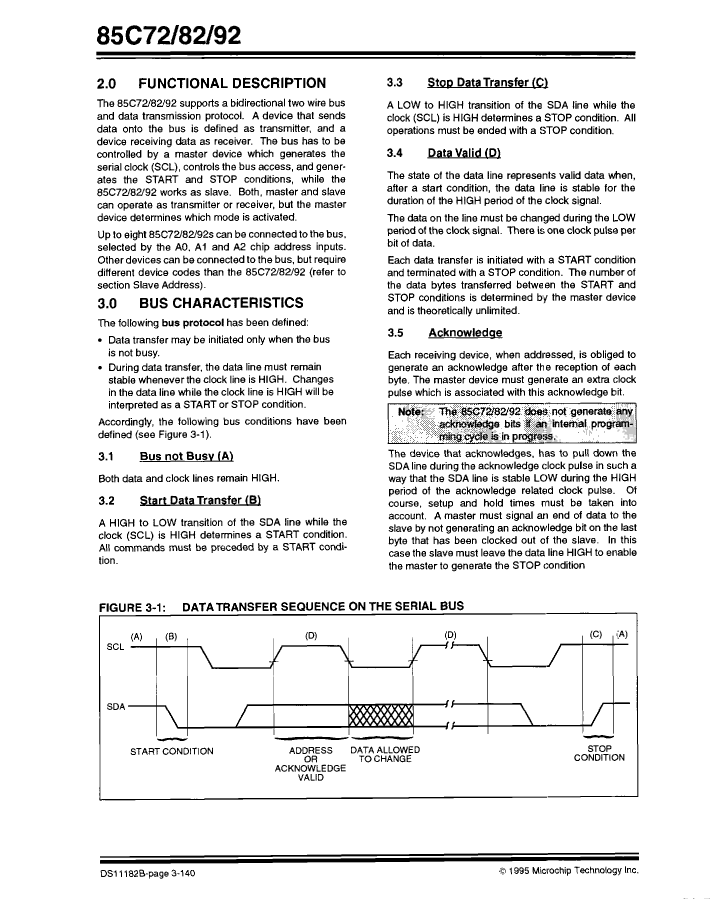

| Serial bus type |
I2C |
I2C |
I2C |
I2C |
I2C |
I2C |

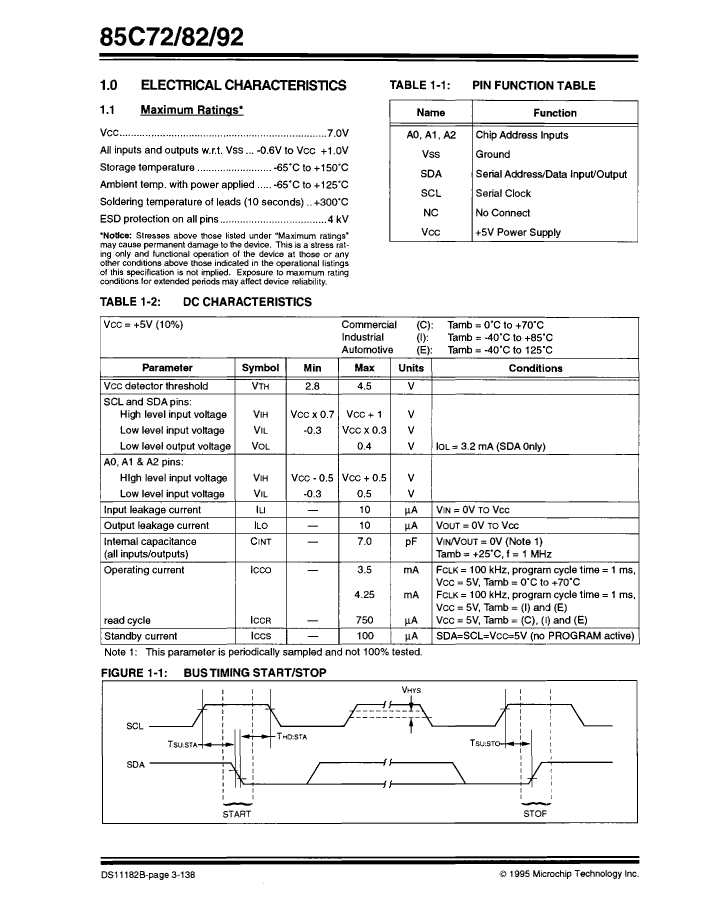

| Maximum standby current |
0.0001 A |
0.0001 A |
0.0001 A |
0.0001 A |
0.0001 A |
0.0001 A |
| Maximum slew rate |
0.00425 mA |
0.00425 mA |
0.00425 mA |
0.0045 mA |
0.0045 mA |
0.00425 mA |
| Maximum supply voltage (Vsup) |
5.5 V |
5.5 V |
5.5 V |
5.5 V |
5.5 V |
5.5 V |
| Minimum supply voltage (Vsup) |
4.5 V |
4.5 V |
4.5 V |
4.5 V |
4.5 V |
4.5 V |
| Nominal supply voltage (Vsup) |
5 V |
5 V |
5 V |
5 V |
5 V |
5 V |
| surface mount |
NO |
NO |
NO |
NO |
NO |
NO |
| technology |
CMOS |
CMOS |
CMOS |
CMOS |
CMOS |
CMOS |
| Temperature level |
INDUSTRIAL |
AUTOMOTIVE |
AUTOMOTIVE |
AUTOMOTIVE |
INDUSTRIAL |
INDUSTRIAL |
| Terminal surface |
Tin/Lead (Sn/Pb) |
Tin/Lead (Sn/Pb) |
Tin/Lead (Sn/Pb) |
Tin/Lead (Sn/Pb) |
Tin/Lead (Sn/Pb) |
Tin/Lead (Sn/Pb) |
| Terminal form |
THROUGH-HOLE |
THROUGH-HOLE |
THROUGH-HOLE |
THROUGH-HOLE |
THROUGH-HOLE |
THROUGH-HOLE |
| Terminal pitch |
2.54 mm |
2.54 mm |
2.54 mm |
2.54 mm |
2.54 mm |
2.54 mm |
| Terminal location |
DUAL |
DUAL |
DUAL |
DUAL |
DUAL |
DUAL |
| Maximum time at peak reflow temperature |
NOT SPECIFIED |
NOT SPECIFIED |
NOT SPECIFIED |
NOT SPECIFIED |
NOT SPECIFIED |
NOT SPECIFIED |
| Maximum write cycle time (tWC) |
1 ms |
1 ms |
1 ms |
1 ms |
1 ms |
1 ms |
| Base Number Matches |
1 |
1 |
1 |
1 |
1 |
1 |
