RADIAL CHOKE COIL
1. PART NO. EXPRESSION :
RCB0912 SERIES
RCB0912101KZF
(a)
(b)
(c) (d)(e)(f)
(a) Series code
(b) Dimension code
(c) Inductance code : 101 = 100uH
(d) Tolerance code : K = ±10%
(e) X, Y, Z : Standard part
(f) F : Lead Free
2. CONFIGURATION & DIMENSIONS :
C
E
ØW
ØA
101
ØA
F
Marking :
"
" : Start
Unit:m/m
D
B
ØA
8.7±0.5
B
12.0±1.0
C
25.0±5.0
D
18.0±5.0
E
2.5 Max.
F
5.0±0.8
ØW
0.65 Ref.
3. SCHEMATIC :
4. MATERIALS :
a
d
e
101
(a) Core : DR Ferrite Core
(b) Wire : Enamelled Copper Wire
(c) Lead : Tinned Copper Wire
b
c
(d) Tube : Shrinkable Tube
(e) Ink : Bon Margue
5. GENERAL SPECIFICATION :
a) Temp. rise : 20°C Max. at rated current
b) Storage temp. : -40°C to +125°C
c) Operating temp. : -40°C to +105°C
RECOMMENDED SOLDERING CONDITIONS
REFLOW SOLDERINGS
10s max.
260°C
230°C
180°C
150°C
Natural
cooling
Pre-heating
90 to 120s
40s max.
NOTE : Specifications subject to change without notice. Please check our website for latest information.
18.04.2008
SUPERWORLD ELECTRONICS (S) PTE LTD
PG. 1
RADIAL CHOKE COIL
6. ELECTRICAL CHARACTERISTICS :
Part No.
RCB0912101KZF
RCB0912121KZF
RCB0912151KZF
RCB0912181KZF
RCB0912221KZF
RCB0912271KZF
RCB0912331KZF
RCB0912391KZF
RCB0912471KZF
RCB0912561KZF
RCB0912681KZF
RCB0912821KZF
RCB0912102KZF
RCB0912122KZF
RCB0912152KZF
RCB0912182KZF
RCB0912222KZF
RCB0912272KZF
RCB0912332KZF
RCB0912392KZF
RCB0912472KZF
RCB0912562KZF
RCB0912682KZF
RCB0912822KZF
RCB0912103KZF
RCB0912123KZF
RCB0912153KZF
RCB0912183KZF
RCB0912223KZF
RCB0912273KZF
RCB0912333KZF
RCB0912393KZF
RCB0912473KZF
RCB0912563KZF
RCB0912683KZF
RCB0912823KZF
Inductance
( µH )
100 ±10%
120 ±10%
150 ±10%
180 ±10%
220 ±10%
270 ±10%
330 ±10%
390 ±10%
470 ±10%
560 ±10%
680 ±10%
820 ±10%
1000 ±10%
1200 ±10%
1500 ±10%
1800 ±10%
2200 ±10%
2700 ±10%
3300 ±10%
3900 ±10%
4700 ±10%
5600 ±10%
6800 ±10%
8200 ±10%
10000 ±10%
12000 ±10%
15000 ±10%
18000 ±10%
22000 ±10%
27000 ±10%
33000 ±10%
39000 ±10%
47000 ±10%
56000 ±10%
68000 ±10%
82000 ±10%
Q
Min.
45
45
45
45
40
40
40
40
35
35
35
35
50
50
50
50
50
50
50
50
45
45
40
40
50
50
50
45
45
45
45
40
35
35
35
30
Test Frequency
( KHz )
1V/796.0
1V/796.0
1V/796.0
1V/796.0
1V/796.0
1V/796.0
1V/796.0
1V/796.0
1V/796.0
1V/796.0
1V/796.0
1V/796.0
1V/252.0
1V/252.0
1V/252.0
1V/252.0
1V/252.0
1V/252.0
1V/252.0
1V/252.0
1V/252.0
1V/252.0
1V/252.0
1V/252.0
1V/79.6
1V/79.6
1V/79.6
1V/79.6
1V/79.6
1V/79.6
1V/79.6
1V/79.6
1V/79.6
1V/79.6
1V/79.6
1V/79.6
RCB0912 SERIES
SRF
( MHz )
Min.
3.20
3.00
2.80
2.50
2.10
2.00
1.95
1.85
1.55
1.30
1.15
1.00
0.90
0.80
0.70
0.60
0.55
0.50
0.45
0.40
0.38
0.36
0.34
0.32
0.30
0.28
0.26
0.24
0.22
0.20
0.18
0.17
0.16
0.15
0.14
0.12
RDC
( )
Max.
0.85
0.95
1.05
1.15
1.30
1.50
1.70
1.85
2.30
2.55
2.85
3.10
4.10
4.70
5.80
7.40
8.40
9.60
10.50
12.00
14.00
16.00
18.00
24.50
32.00
36.00
48.00
52.00
58.00
62.00
90.00
100.00
150.00
200.00
220.00
240.00
IDC
( mA )
Max.
350
330
310
300
280
260
240
230
210
200
190
180
160
150
130
115
110
95
80
70
65
60
55
50
45
40
35
30
28
26
24
22
20
18
16
14
NOTE : Specifications subject to change without notice. Please check our website for latest information.
18.04.2008
SUPERWORLD ELECTRONICS (S) PTE LTD
PG. 2
RADIAL CHOKE COIL
7. CHARACTERISTICS CURVES :
RCB0912 SERIES
@ TEMP. RISE VS. DC SUPERPOSITION RESPONSE CURVE
90
80
70
60
50
40
30
20
10
0 0
1
2
823K
103K
332K
102K
101K
t
(°C)
DC CURRENT (A)
@ INDUCTANCE VS. FREQUENCY RESPONSE CURVE
10 6
5
3
10 5
823K
@ INDUCTANCE VS. DC SUPERPOSITION RESPONSE CURVE
10 6
5
3
10 5
5
3
823K
5
3
10 4
103K
10 4
103K
L
(uH)
5
3
10 3
5
3
2
10
5
3
10 1
10-3
332K
L
(uH)
5
3
10 3
5
3
332K
102K
102K
101K
2
10
5
3
10 1
10-3
101K
3 5
10-2
3 5
-1
10
3 5
0
10
3 5
1
10
3 5
102
3 5
10-2
3 5
-1
10
3 5
0
10
3 5
1
10
3 5
102
FREQUENCY(MHZ)
DC CURRENT (A)
NOTE : Specifications subject to change without notice. Please check our website for latest information.
18.04.2008
SUPERWORLD ELECTRONICS (S) PTE LTD
PG. 3
RADIAL CHOKE COIL

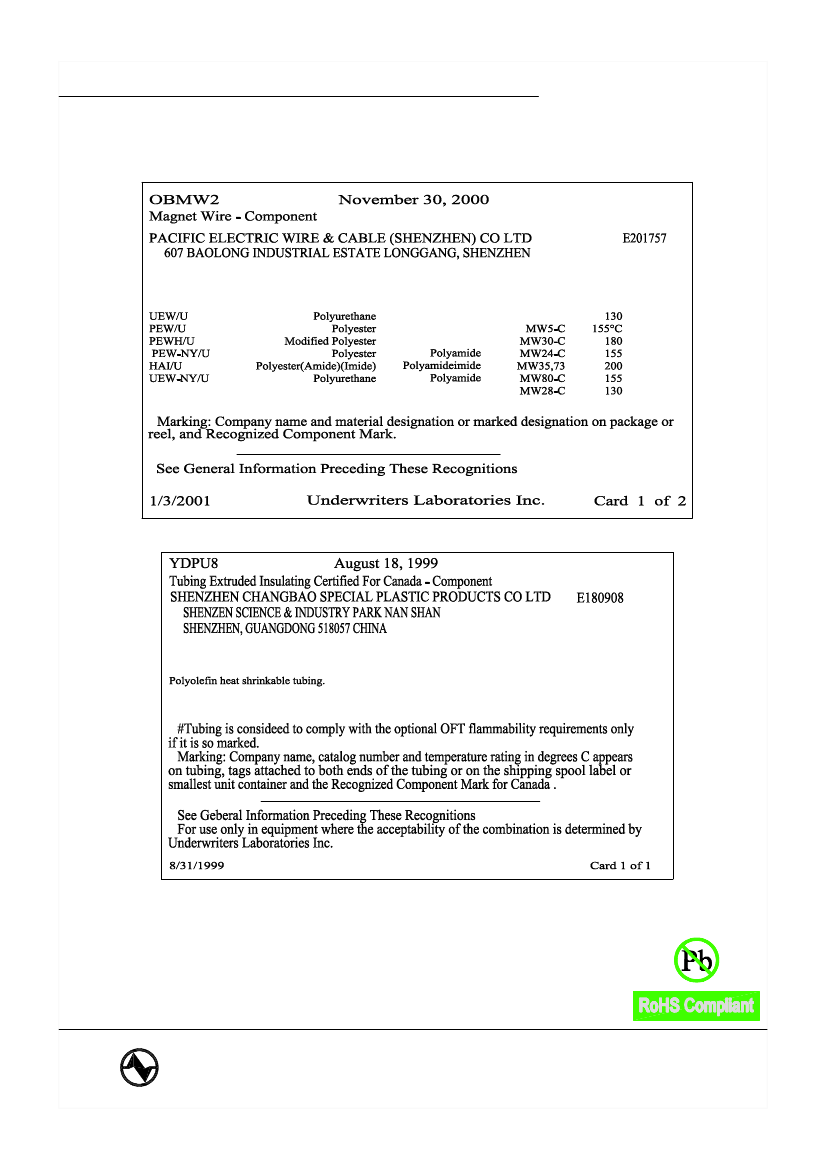

8. UL CARD :
RCB0912 SERIES
GUANGDONG CHINA
Mtl Dsg
BC
Coating Type
TC
__
__
__
ANSI
Type
__
TI
Cat.
No.
Changbao 102
Max
V
600
Max
Temp C
125
Col
Recognized
All
Max
Temp Rated Oil
Resistance *C
__
OFT
Rated #
Yes
Underwriters Laboratories Inc.
NOTE : Specifications subject to change without notice. Please check our website for latest information.
