82MMBX-S50-0-1/111NH

Description
BOARD TERMINATED, FEMALE, RF CONNECTOR, SURFACE MOUNT, JACK, ROHS COMPLIANT
CategoryThe connector    The connector
File Size48KB,1 Pages
ManufacturerHUBER+SUHNER
Download Datasheet Parametric Compare View All

82MMBX-S50-0-1/111NH Overview

BOARD TERMINATED, FEMALE, RF CONNECTOR, SURFACE MOUNT, JACK, ROHS COMPLIANT

82MMBX-S50-0-1/111NH Parametric

Parameter NameAttribute value
MakerHUBER+SUHNER
package instructionROHS COMPLIANT
Reach Compliance Codeunknown
Other featuresVSWR MAX AT 6 GHZ
Body/casing typeJACK
Characteristic impedance50 Ω
Connector typeRF CONNECTOR
Contact to complete cooperationNOT SPECIFIED
Contact completed and terminatedNOT SPECIFIED
Contact point genderFEMALE
Coupling typeSNAP
DIN complianceNO
Filter functionNO
IEC complianceNO
insulator materialLIQUID CRYSTAL POLYMER
MIL complianceNO
Manufacturer's serial numberMMBX
Installation methodSTRAIGHT
Installation typeBOARD
Maximum operating frequency12.4 GHz
OptionsGENERAL PURPOSE
Panel mountingNO
Termination typeSURFACE MOUNT
voltage standing wave ratio2.61
Base Number Matches1
HUBER+SUHNER
®

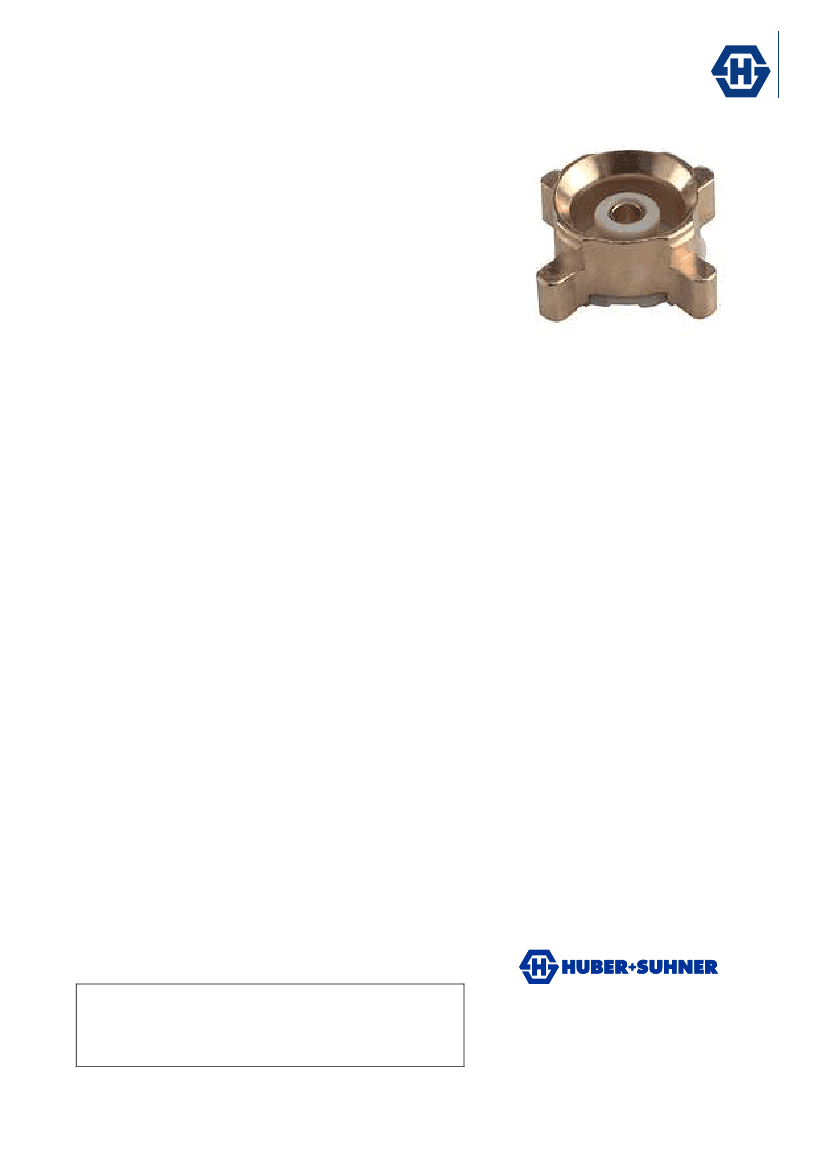

DATA SHEET
Coaxial PCB Connector: 82_MMBX-S50-0-1/111_N
Description
Rev.: J
Straight PCB jack
Interface Standards
SUHNER-MMBX
Technical Data
Electrical Data
Impedance
Interface frequency max.
Frequency range
Return loss
50
12.4 GHz
DC to 2.5 GHz
≥ 26 dB
surface mount
0.0003 kg
-55 °C to 155 °C
compliant
Material
Brass
Brass
Brass
LCP
DOU-00012620
DCA-00012622
DOU-00012611
82_MMBX-S50-0-1/111_NM
82_MMBX-S50-0-1/111_NE
82_MMBX-S50-0-1/111_NH
Surface Plating
SUCOPRO Plating
SUCOPRO Plating
SUCOPRO Plating
Mechanical Data
2.5 to 6 GHz
≥ 25 dB
6 to 12.4 GHz
≥ 7 dB
Board mounting type
Weight
Environmental Data
Operating Temperature
2002/95/EC (RoHS)
Piece Parts
Centre contact
Outer contact
Body
Insulator
Material Data
Related Documents
Outline drawing
Catalogue drawing
Mounting hole
Ordering Information
Tape and Reel package
Single package
Bulk 100 pcs package
Remarks
PCB connector with stand-offs
HUBER+SUHNER is certified according to ISO 9001 and ISO 14001
WAIVER!
It is exclusively in written agreements that we provide our customers with warrants and
representations as to the technical contained specifications and/or the fitness for any particular
purpose. The facts and figures herein are carefully compiled to the best of our knowledge, but they are
intended for general informational purposes only.
HUBER+SUHNER AG
RF Technology
9100 Herisau, Switzerland
Phone +41 (0)71 353 41 11
Fax
+41 (0)71 353 45 90
www.hubersuhner.com
Uncontrolled Copy
Page 1/1
HUBER+SUHNER – Excellence in Connectivity Solutions
Document: DOC-0000192711 N
Issued: 05.07.12

82MMBX-S50-0-1/111NH Related Products

82MMBX-S50-0-1/111NH 82MMBX-S50-0-1/111NE 82MMBX-S50-0-1/111NM
Description BOARD TERMINATED, FEMALE, RF CONNECTOR, SURFACE MOUNT, JACK, ROHS COMPLIANT BOARD TERMINATED, FEMALE, RF CONNECTOR, SURFACE MOUNT, JACK, ROHS COMPLIANT BOARD TERMINATED, FEMALE, RF CONNECTOR, SURFACE MOUNT, JACK, ROHS COMPLIANT
Maker HUBER+SUHNER HUBER+SUHNER HUBER+SUHNER
package instruction ROHS COMPLIANT ROHS COMPLIANT ROHS COMPLIANT
Reach Compliance Code unknown unknown unknown
Other features VSWR MAX AT 6 GHZ VSWR MAX AT 6 GHZ VSWR MAX AT 6 GHZ
Body/casing type JACK JACK JACK
Characteristic impedance 50 Ω 50 Ω 50 Ω
Connector type RF CONNECTOR RF CONNECTOR RF CONNECTOR
Contact to complete cooperation NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED
Contact completed and terminated NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED
Contact point gender FEMALE FEMALE FEMALE
Coupling type SNAP SNAP SNAP
DIN compliance NO NO NO
Filter function NO NO NO
IEC compliance NO NO NO
insulator material LIQUID CRYSTAL POLYMER LIQUID CRYSTAL POLYMER LIQUID CRYSTAL POLYMER
MIL compliance NO NO NO
Manufacturer's serial number MMBX MMBX MMBX
Installation method STRAIGHT STRAIGHT STRAIGHT
Installation type BOARD BOARD BOARD
Maximum operating frequency 12.4 GHz 12.4 GHz 12.4 GHz
Options GENERAL PURPOSE GENERAL PURPOSE GENERAL PURPOSE
Panel mounting NO NO NO
Termination type SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT
voltage standing wave ratio 2.61 2.61 2.61
Base Number Matches 1 1 1
