CHIPLED
Lead (Pb) Free Product - RoHS Compliant
LH N974
Besondere Merkmale
•
Gehäusetyp:
1206, farbloser diffuser Verguss
•
Besonderheit des Bauteils:
extrem kleine
Bauform 3,2 mm x 1,6 mm x 1,1 mm
•
Wellenlänge:
645 nm (hyper-rot)
•
Abstrahlwinkel:
extrem breite
Abstrahlcharakteristik (160°)
•
Technologie:
GaAlAs
•
optischer Wirkungsgrad:
3 lm/W
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 3000/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
•
Erweiterte Korrosionsfestigkeit:
Details siehe
Seite 7
Anwendungen
• optischer Indikator
• Flache Hinterleuchtung (LCD, Handy, Schalter,
Display)
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
• Spielsachen
Features
•
package:
1206, colorless diffused resin
•
feature of the device:
extremely small
package 3.2 mm x 1.6 mm x 1.1 mm
•
wavelength:
645 nm (hyper-red)
•
viewing angle:
extremely wide (160°)
•
technology:
GaAlAs
•
optical efficiency:
3 lm/W
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 3000/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
•
Superior Corrosion Robustness:
details see
page 7
Applications
• optical indicators
• flat backlighting (LCD, cellular phones,
switches, displays)
• marker lights (e.g. steps, exit ways, etc.)
• toys
2010-03-02
1
LH N974
Bestellinformation
Ordering Information
Typ
Emissionsfarbe
Lichtstärke
1) 2)
Seite 13
Bestellnummer
Type
Color of Emission
Luminous
Intensity
1) 2)
page 13
I
F
= 20 mA
I
V
(mcd)
min.
typ.
15
7.1
Ordering Code
LH N974
hyper-red
Q62702P5192
Anm.: Die Standardlieferform von Serientypen beinhaltet alle Gruppen. Einzelne Helligkeitsgruppen
sind nicht bestellbar.
In einer Verpackungseinheit / Gurt ist immer nur eine Helligkeitsgruppe enthalten.
Note: The standard shipping format for serial types includes all groups. Individual brightness groups
cannot be ordered.
No packing unit / tape ever contains more than one brightness group.
2010-03-02
2
LH N974
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
5)
Seite 13
Dominant wavelength
5)
page 13
I
F
= 20 mA
Spektrale Bandbreite
Spectral bandwidth
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 13
Forward voltage
6)
page 13
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
(typ.)
Symbol
Symbol
Wert
Value
660
Einheit
Unit
nm
λ
peak
λ
dom
Δλ
(typ.)
645
nm
(typ.)
20
nm
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
160
1.8
2.6
0.01
10
0.18
Grad
deg.
V
V
V
F
V
F
I
R
I
R
TC
λpeak
μ
A
μ
A
nm/K
(typ.)
TC
λdom
0.06
nm/K
(typ.)
TC
V
η
opt
– 1.7
mV/K
(typ.)
3
lm/W
2010-03-02
4
LH N974

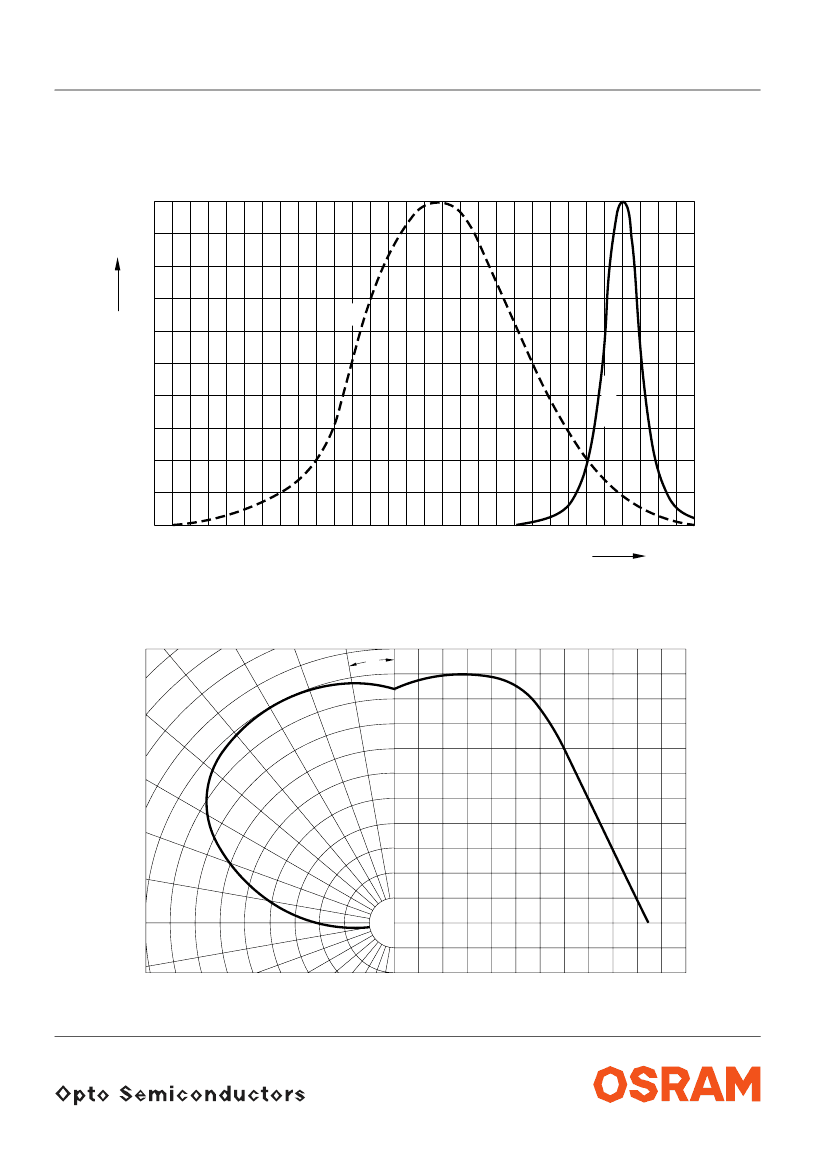

Relative spektrale Emission
2)
Seite 13
Relative Spectral Emission
2)
page 13
V(
λ
) = spektrale Augenempfindlichkeit / Standard eye response curve
I
rel
=
f
(
λ
);
T
A
= 25 °C;
I
F
= 20 mA
100
OHL01727
I
rel
%
80
V
λ
60
40
20
0
400
450
500
550
600
650
hyper-red
nm
700
λ
Abstrahlcharakteristik
2)
Seite 13
Radiation Characteristic
2)
page 13
I
rel
=
f
(
ϕ
);
T
A
= 25 °C
40˚
30˚
20˚
10˚
0˚
OHL00408
ϕ
1.0
50˚
0.8
0.6
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
2010-03-02
0
0.8
0.6
0.4
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
