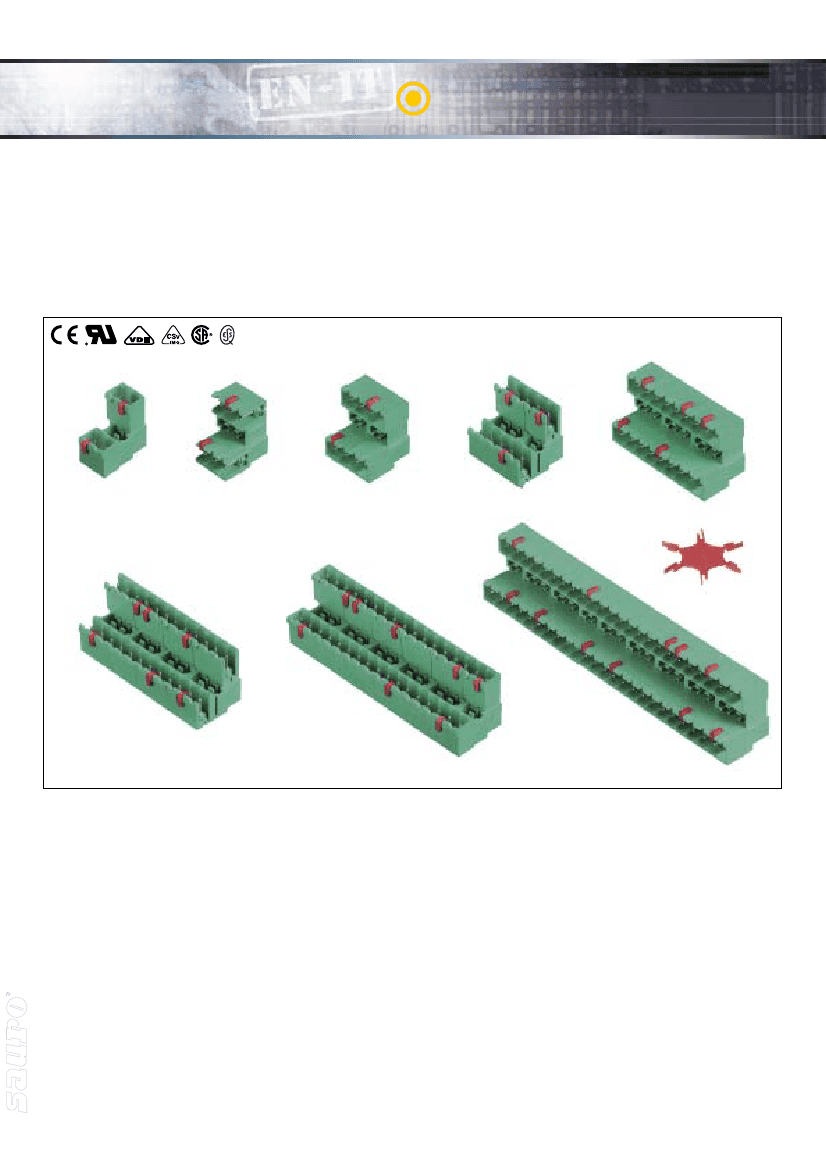

CPM
Dimensional Class:
MEDIUM
Classe Dimensionale:
CPM
MEDIA
Standard Color:
GREEN
see page 190-191-192
Mated Connectors Height:
Versions:
Modular, Polarized
Single Mold Poles:
2 and 3 (Modular)
from 2 to 25 with combined housings (Polarized)
Metric Pitches:
.197 in (5 mm), .394 in (10 mm)
Imperial Pitches:
.200 in (5.08 mm), .400 in (10.16 mm)
Colore Standard:
VERDE
vedere pag. 192
Altezza Connettore Completo:
Versioni:
Modulare, Polarizzato
Vie Monolitiche:
2 e 3 (Modulare)
da 2 a 25 con corpi agganciati (Polarizzato)
Passi Metrici:
5 mm, 10 mm
Passi in Pollici:
5,08 mm, 10,16 mm

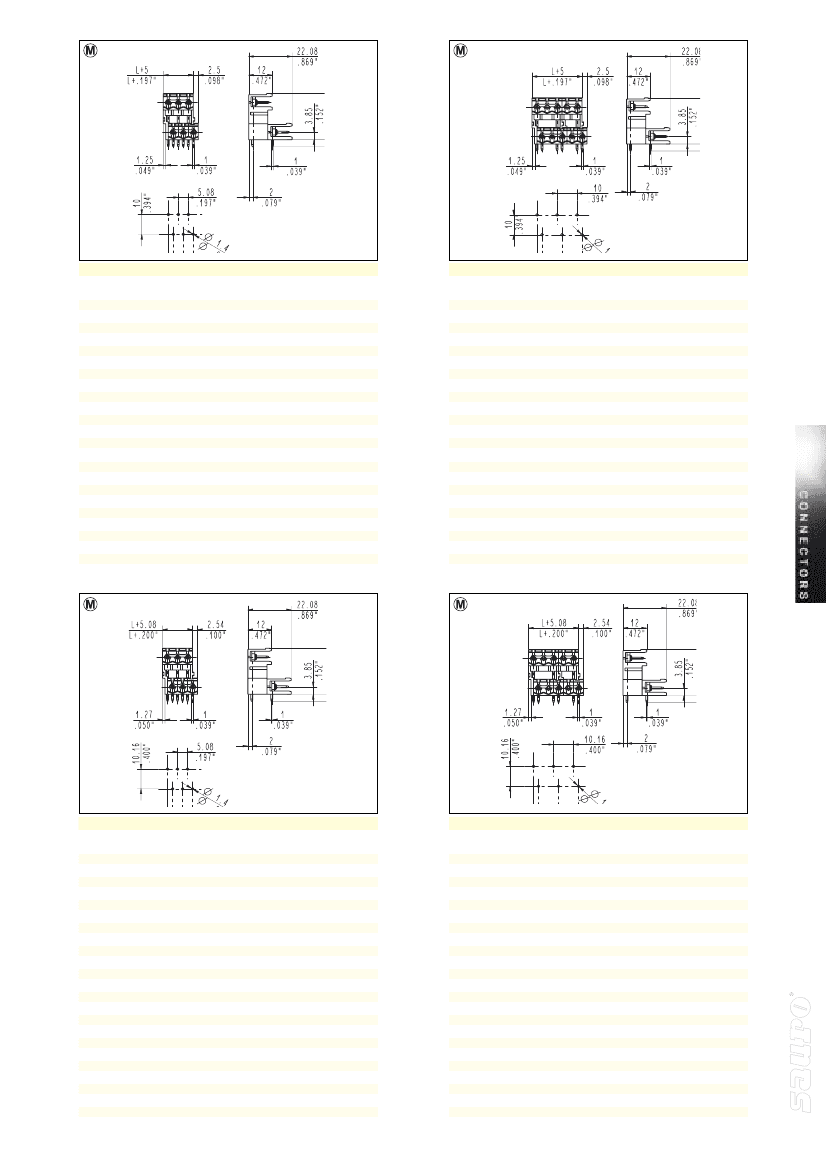

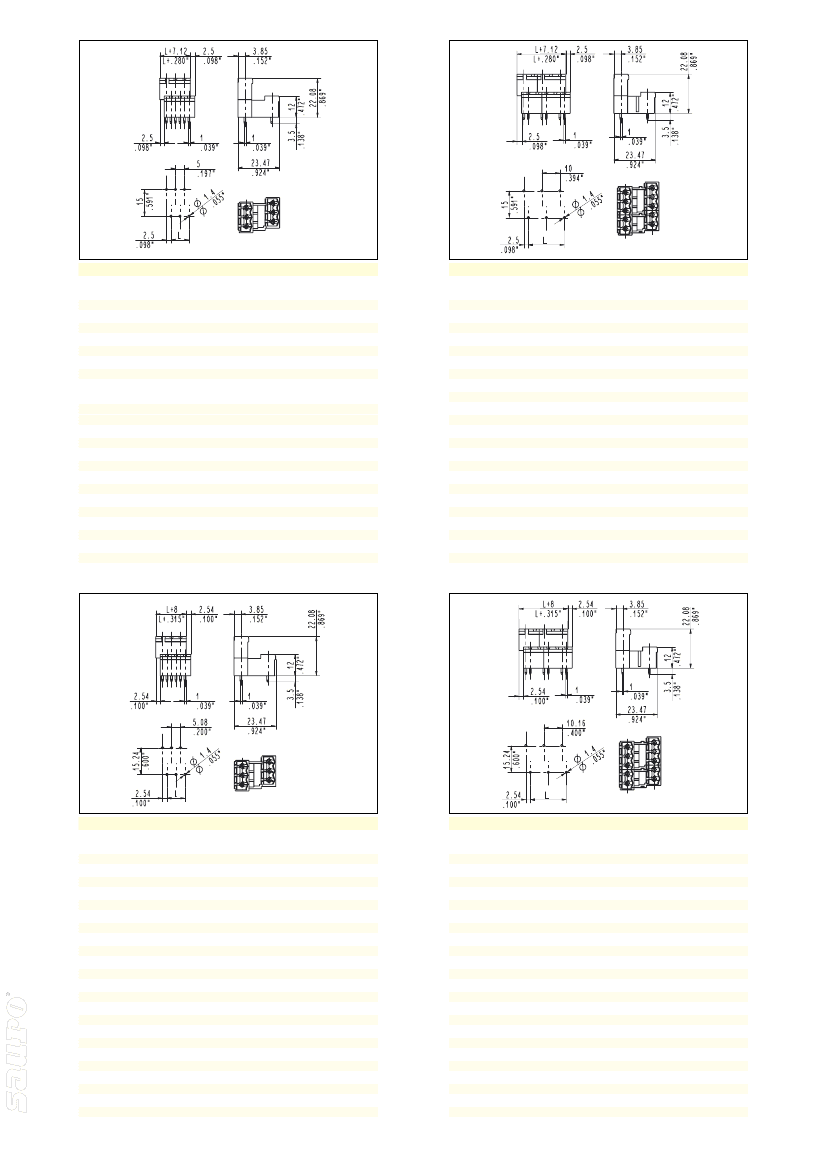

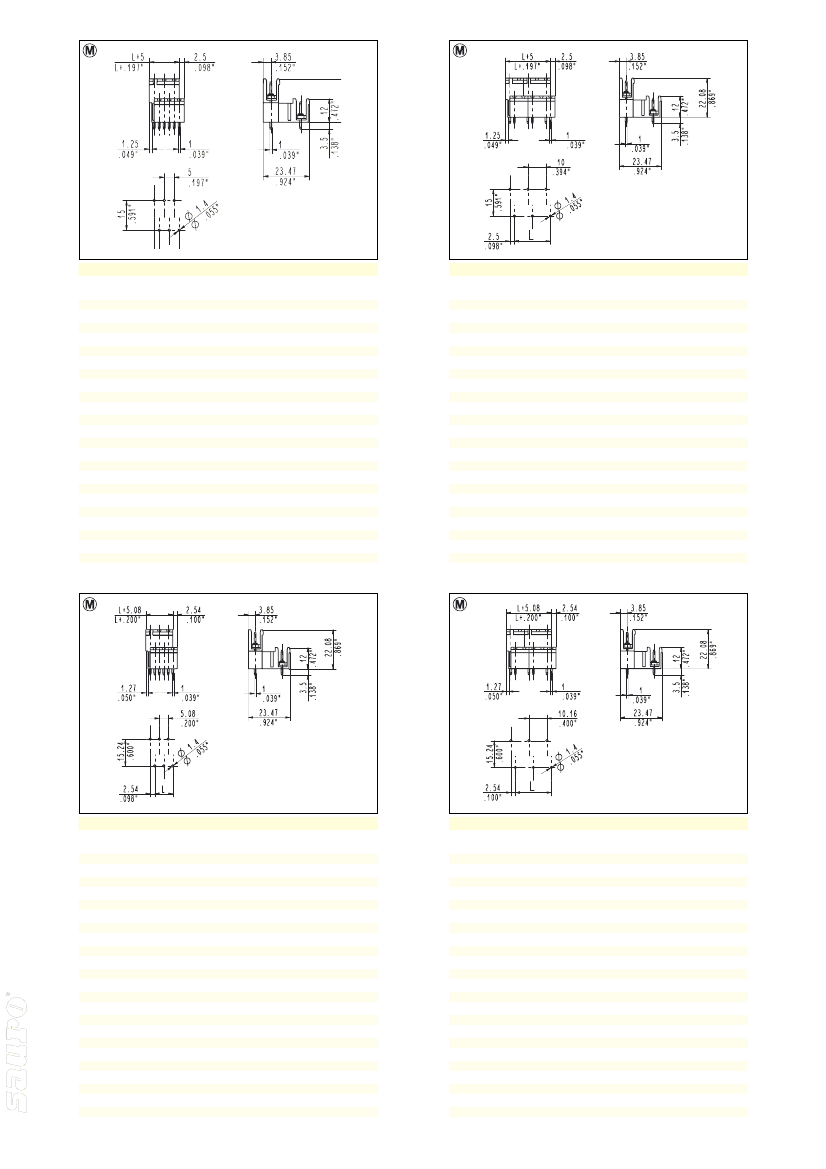

CPM_ _0P1
CPM_ _9M1
CPM_ _0P1
CPM_ _9P5
CPM_ _9P6
CIM - SC1
CPM_ _0M2
CPM_ _0P5
CPM_ _9P5
The CPM connector Series for printed circuit boards can be
polarized either by using COF-SP1 Polarization Pegs on the
matched female and removing the corresponding contact pins,
or by means of CIM-SC1 Coding Clips.
For further details please refer to page 186.
The CPM connector Series satisfies the user’s mounting needs
with the following possibilities:
- mating with CIF, CVF and CCF female connectors;
- using individual single mold connectors from 2 to 3 poles;
WWW.SAURO.NET
Il connettore Serie CPM per circuiti stampati può essere
polarizzato sia usando le Spine di Polarizzazione COF-SP1 sulla
femmina accoppiata e togliendo dei contatti, sia con Staffe di
Codifica CIM-SC1.
Per ulteriori dettagli consultare la pagina 186.
Il connettore Serie CPM soddisfa le esigenze di montaggio
dell’utilizzatore; infatti è possibile:
- accoppiarlo con i connettori femmina CIF, CVF e CCF;
- utilizzare singolarmente i connettori monolitici da 2 e 3 vie;
- comporre i connettori Modulari da 2 a 3 vie oppure affiancare
i connettori Polarizzati da 2 a 25 vie per ottenere qualsiasi
numero di vie;
- gestire uno stoccaggio minimo di connettori (es. 2 - 3... 25 vie)
per ottenere quanto sopra;
- utilizzare le confezioni Kit che permettono una semplificazione della
gestione del prodotto (riduzione dei part-number), del magazzino,
dell’assemblaggio, nonchè una riduzione dei rischi d’errore.
- 164 -
- combining Modular connectors from 2 to 3 poles or use
Polarized connectors from 2 to 25 poles side by side to obtain
any number of poles;
- minimizing the stock by storing only selected connectors (ex. 2
- 3... 25 poles) to enable combinations as described above;
- using a custom Kit package to simplify the product management
(part-number reduction), to minimize the stock, to improve the
assembly and to reduce production errors.

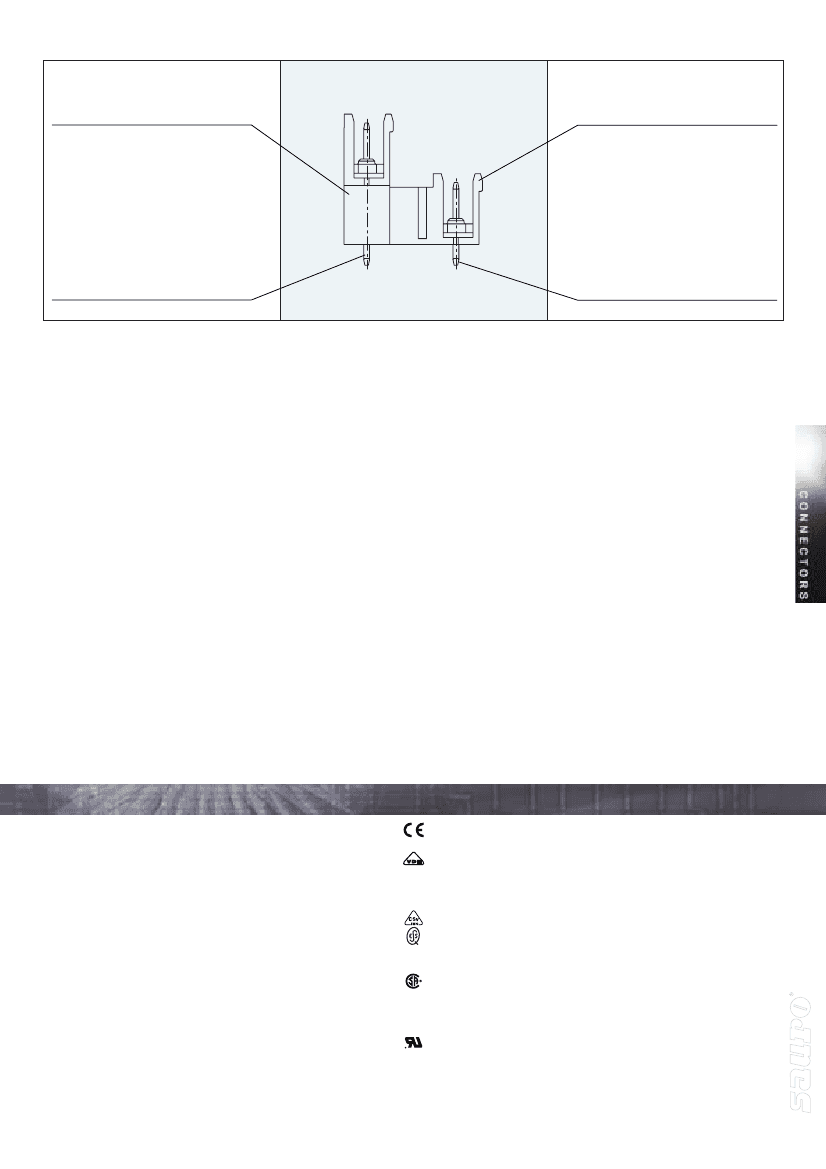

CPM
PA 6.6 Polyamide Housing.
Standard Color: GREEN.
V-0 Self-extinguishing
According to UL 94.
Chlorinated solvents resistant,
with no Phosphor, Dioxin or
detrimental to health Halogens.
Corpo in Poliammide PA 6.6.
Colore Standard: VERDE.
Autoestinguente
Classe V-0 sec. UL 94.
Resistente ai solventi clorurati,
senza Fosforo, Diossina e Alogeni
dannosi alla salute.
Easy-to solder
leadfree
tin-plated Phosphorous Bronze Pin.
Terminale in Bronzo Fosforoso
stagnato saldabile
senza piombo.
Mechanical Characteristics
Insertion force per pole:
Withdrawal force per pole:
PCB thickness:
PCB hole diameter:
Operating temperature range:
Climatic category:
max. .674 lb (max. 3 N)
min. .337 lb (min. 1.5 N)
max. .094 in (max. 2.4 mm)
min. .055 in (min. 1.4 mm)
-40 °F ÷ +230 °F (-40 °C ÷ +110 °C)
40/110/21 Accordng to IEC 68-1
Caratteristiche Meccaniche
Forza di inserzione per contatto:
Forza di disinserzione per contatto:
Spessore circuito stampato:
Diametro fori circuito stampato:
Temperature di funzionamento:
Categoria climatica:
max. 3 N
min. 1,5 N
max. 2,4 mm
min. 1,4 mm
-40 °C ÷ +110 °C
40/110/21 Secondo IEC 68-1
Electrical Characteristics
Rated voltage:
.197 in (5 mm) and .200 in (5.08 mm) pitch 300 V (UL, CSA)*
.394 in (10 mm) and .400 in (10.16 mm) pitch 750 V (IMQ, VDE)*
Rated current:
15 A (UL, CSA)*
Contact resistance:
<15 mΩ
9
Insulation resistance:
>10
Ω
(500V DC)
*All the a.m. data refer to the highest values amongst the certificated
ones ().
V
voltage,
I
current values and tightening torque are related
to the norms to be applied to the product and to its use.
Caratteristiche Elettriche
Tensione nominale:
Corrente nominale:
Resistenza di contatto:
Resistenza di isolamento:
passo 5 mm e 5,08 mm 300 V (UL, CSA)*
passo 10 mm e 10,16 mm 750 V (IMQ, VDE)*
15 A (UL, CSA)*
<15 mΩ
9
>10
Ω
(500V CC)
*Per ogni caratteristica, i dati riportati si riferiscono ai massimi valori fra
quelli certificati (). I valori di tensione
V
corrente
I
e, coppia di serraggio
sono legati alle norme applicabili al prodotto ed al tipo di utilizzo.
Approvals
(see also “Certifications”, page 22)
Certificazioni
(vedi anche “Certificazioni”, pag. 22)
VDE:
Reg. N. 112754 ÜG
250 V - 12 A - T 80 for 5 mm and 5.08 mm pitch
750 V - 12 A - T 80 for 10 mm and 10.16 mm pitch
VDE:
Reg. N. 112754 ÜG
250 V - 12 A - T 80 per passo 5 mm e 5,08 mm
750 V - 12 A - T 80 per passo 10 mm e 10,16 mm
IMQ:
ESS:
Certificate with Surveillance IMQ CSv EM672
250 V - T 110 - 12 A - 1.5 mm
2
for 5 mm and 5.08 mm pitch
750 V - T 110 - 12 A - 1.5 mm
2
for 10 mm and 10.16 mm pitch
IMQ:
ESS:
Certificato con Sorveglianza IMQ CSv EM672
250 V - T 110 - 12 A - 1,5 mm
2
per passo 5 mm e 5,08 mm
750 V - T 110 - 12 A - 1,5 mm
2
per passo 10 mm e 10,16 mm
CSA:
File LR 102896-2
300 V - 15 A for 5 mm and 5.08 mmm pitch
600 V - 15 A for 10 mm and 10.16 mm pitch
CSA:
File LR 102896-2
WWW.SAURO.NET
300 V - 15 A per passo 5 mm e 5,08 mm
600 V - 15 A per passo 10 mm e 10,16 mm
UL:
File E 167473
300 V - 12 A for 5 mm and 5.08 mm pitch
600 V - 12 A for 10 mm and 10.16 mm pitch
Application values for end-use equipment have to be
in accordance to UL norms and applicable to it.
UL:
File E 167473
300 V - 12 A per passo 5 mm e 5,08 mm
600 V - 12 A per passo 10 mm e 10,16 mm
I valori di utilizzo per l’apparecchiatura finale
devono essere conformi alle norme UL ad essa applicabili.
- 165 -
