BC808-25W-T

Description
TRANSISTOR 500 mA, 25 V, PNP, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal
CategoryDiscrete semiconductor    The transistor
File Size157KB,8 Pages
ManufacturerNXP
Websitehttps://www.nxp.com
Download Datasheet Parametric Compare View All

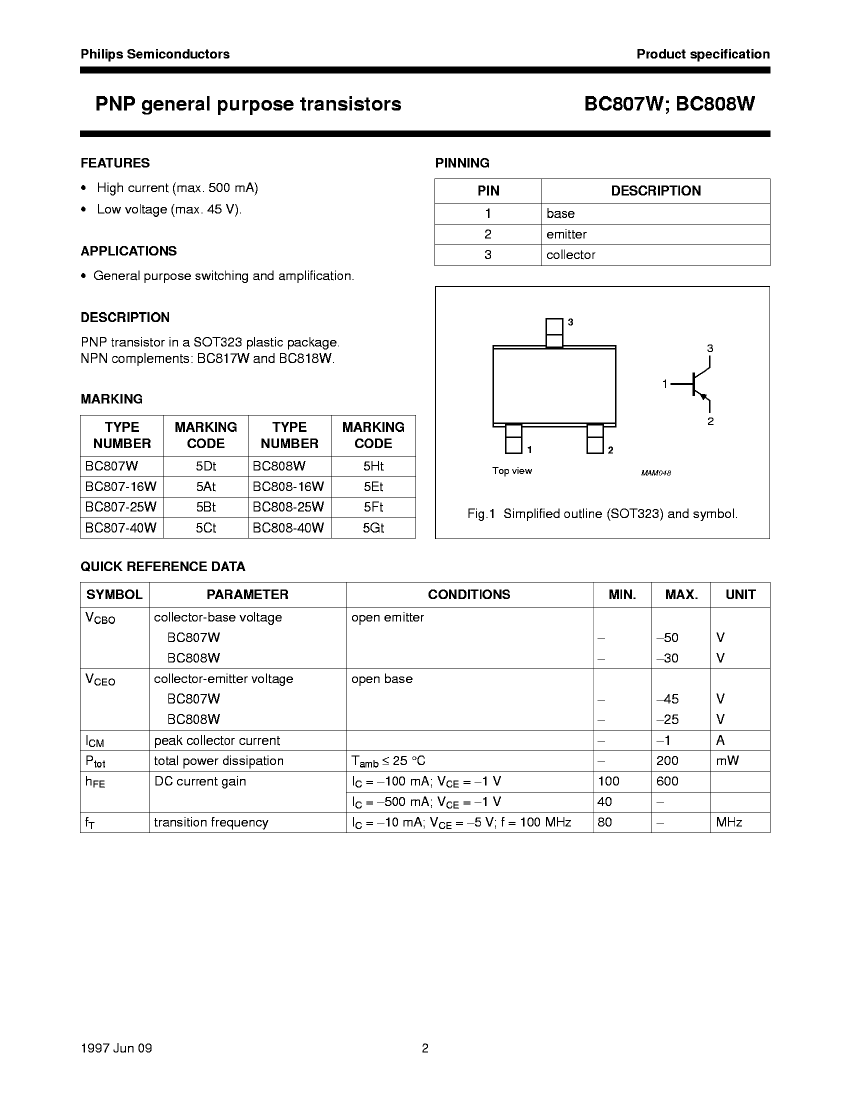

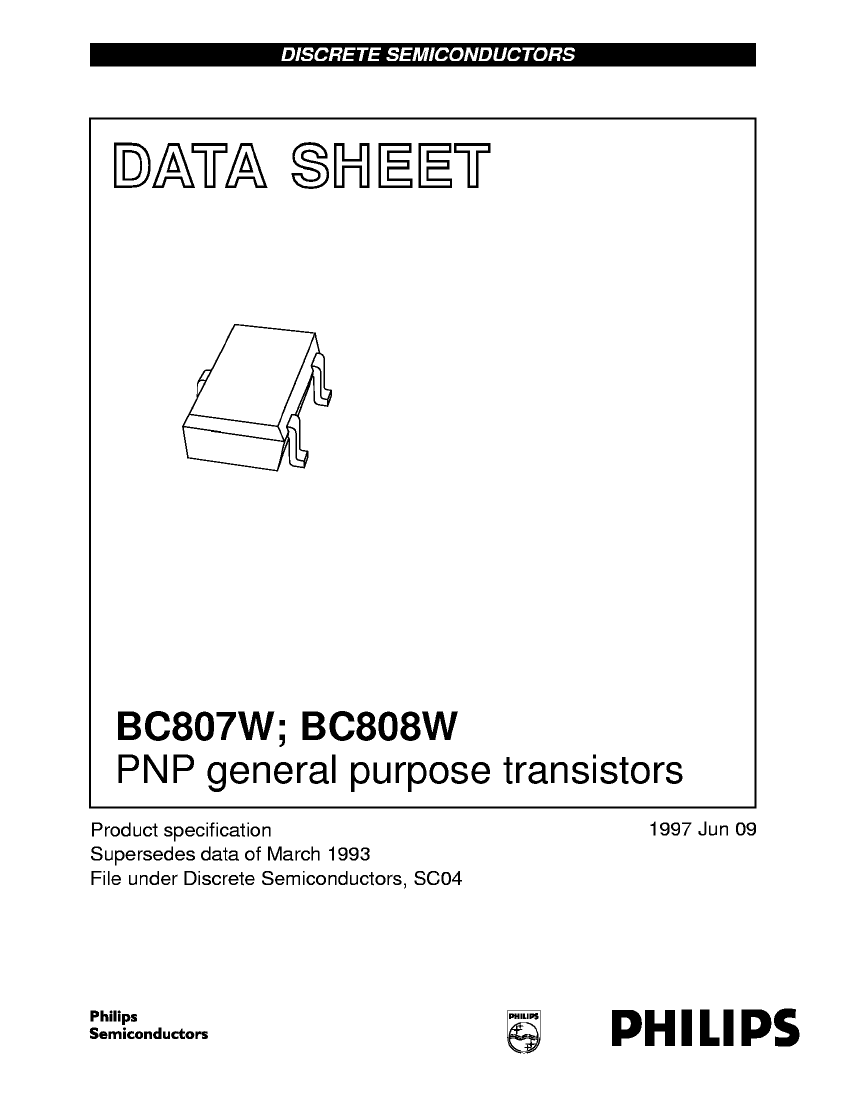

BC808-25W-T Overview

TRANSISTOR 500 mA, 25 V, PNP, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal

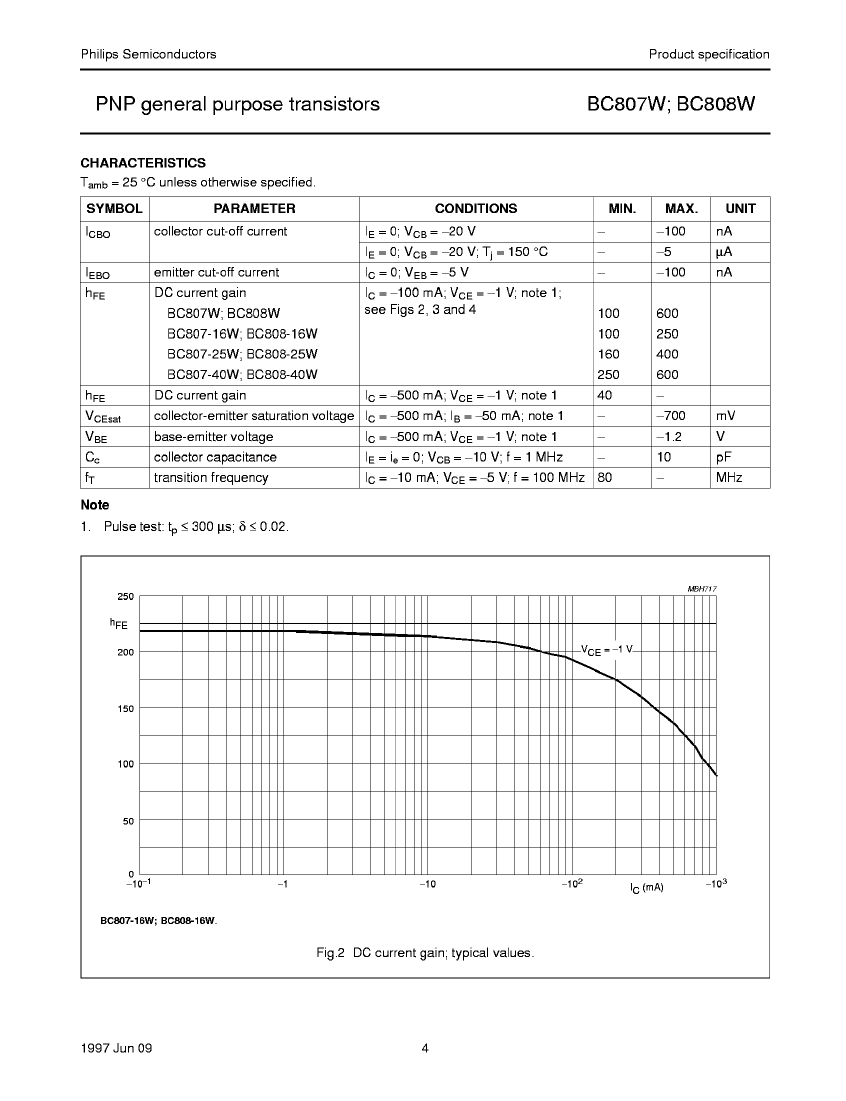

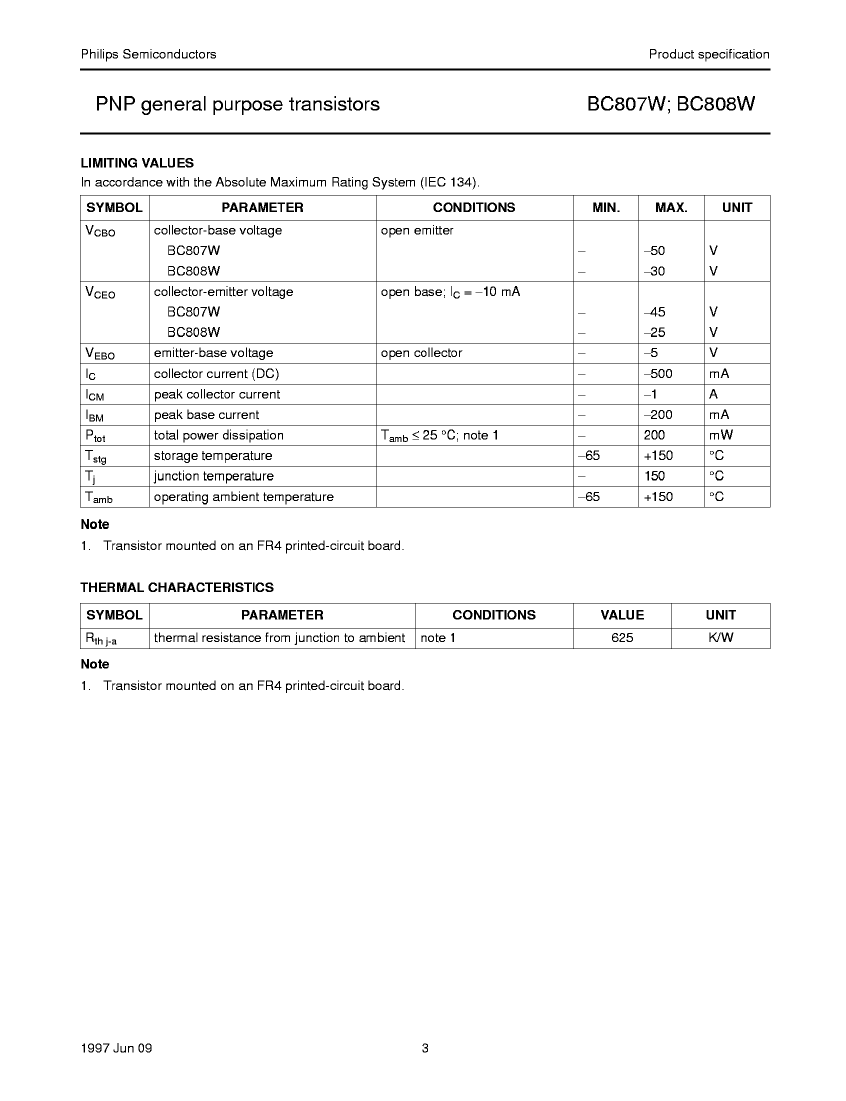

BC808-25W-T Parametric

Parameter NameAttribute value
MakerNXP
package instructionSMALL OUTLINE, R-PDSO-G3
Reach Compliance Codeunknown
ECCN codeEAR99
Maximum collector current (IC)0.5 A
Collector-based maximum capacity10 pF
Collector-emitter maximum voltage25 V
ConfigurationSINGLE
Minimum DC current gain (hFE)160
JESD-30 codeR-PDSO-G3
Number of components1
Number of terminals3
Maximum operating temperature150 °C
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Polarity/channel typePNP
Certification statusNot Qualified
surface mountYES
Terminal formGULL WING
Terminal locationDUAL
transistor applicationsSWITCHING
Transistor component materialsSILICON
Nominal transition frequency (fT)80 MHz
VCEsat-Max0.7 V

BC808-25W-T Related Products

BC808-25W-T BC808-16W-T BC808W-T BC808-40W-T
Description TRANSISTOR 500 mA, 25 V, PNP, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal TRANSISTOR 500 mA, 25 V, PNP, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal TRANSISTOR 500 mA, 25 V, PNP, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal TRANSISTOR 500 mA, 25 V, PNP, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal
Maker NXP NXP NXP NXP
package instruction SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3
Reach Compliance Code unknown unknown unknown unknown
ECCN code EAR99 EAR99 EAR99 EAR99
Maximum collector current (IC) 0.5 A 0.5 A 0.5 A 0.5 A
Collector-based maximum capacity 10 pF 10 pF 10 pF 10 pF
Collector-emitter maximum voltage 25 V 25 V 25 V 25 V
Configuration SINGLE SINGLE SINGLE SINGLE
Minimum DC current gain (hFE) 160 100 40 250
JESD-30 code R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3
Number of components 1 1 1 1
Number of terminals 3 3 3 3
Maximum operating temperature 150 °C 150 °C 150 °C 150 °C
Package body material PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
Package form SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE
Polarity/channel type PNP PNP PNP PNP
Certification status Not Qualified Not Qualified Not Qualified Not Qualified
surface mount YES YES YES YES
Terminal form GULL WING GULL WING GULL WING GULL WING
Terminal location DUAL DUAL DUAL DUAL
transistor applications SWITCHING SWITCHING SWITCHING SWITCHING
Transistor component materials SILICON SILICON SILICON SILICON
Nominal transition frequency (fT) 80 MHz 80 MHz 80 MHz 80 MHz
VCEsat-Max 0.7 V 0.7 V 0.7 V 0.7 V
